La selección del sistema de estanterías incorrecto introduce riesgos geotécnicos críticos. Infla los gastos de capital iniciales mediante mano de obra excesiva. Este paso en falso también pone en peligro la integridad estructural de 25 años de su activo solar. Una implementación exitosa requiere una planificación cuidadosa. Debe hacer coincidir la estructura de estanterías y los cimientos con la topografía específica del sitio. La composición del suelo, las cargas de viento regionales y la fuerte acumulación de nieve son muy importantes. Los objetivos LCOE a largo plazo también dictan su éxito final. Sin una estrategia clara, las variables menores del sitio rápidamente se convierten en retrasos importantes en la implementación.
Esta guía clasifica los tipos principales de sistemas solares montados en tierra por base, material y diseño estructural. Proporcionamos un marco de evaluación transparente para desarrolladores de proyectos, EPC y compradores comerciales. Aprenderá a navegar por las duras realidades geotécnicas. También descubrirá cómo equilibrar eficazmente las compensaciones del capital material. Finalmente, exploramos recubrimientos avanzados y diseños estructurales especializados para optimizar su próxima implementación a escala de servicios públicos.
Las realidades geotécnicas dictan las opciones de cimentación; No existe una solución de montaje universal.
La selección de materiales (p. ej., aluminio frente a acero Zn-Al-Mg) dicta el equilibrio entre los costos iniciales de adquisición y la operación y mantenimiento a largo plazo (resistencia a la corrosión).
Las estructuras no tradicionales, como los conjuntos verticales, están cambiando los modelos financieros para los proyectos agrivoltaicos y de altas latitudes.
La preselección de adquisiciones debe priorizar el cumplimiento de los códigos locales (por ejemplo, ASCE 7), las pruebas de carga estática/dinámica y los cronogramas de instalación realistas sobre los costos de las materias primas.
La evaluación de estructuras solares requiere algo más que simplemente comparar los precios de los materiales. Debe realizar un análisis holístico del sitio. Este análisis garantiza que elija un sistema capaz de soportar décadas de estrés ambiental. Evaluamos estos sistemas en tres dimensiones críticas.
El suelo debajo de su panel solar dicta cada decisión sobre la cimentación. La cohesión del suelo juega un papel enorme en la estabilidad. Los suelos arenosos carecen de la fricción necesaria para sostener los pilotes hincados durante los eventos de levantamiento. La arcilla densa ofrece un excelente poder de sujeción pero se expande cuando está mojada. La profundidad del lecho rocoso es otra variable crítica. Golpear un lecho de roca poco profundo a mitad de camino de la zanja obliga a un costoso giro para alejarse de los pilotes estándar.
Las líneas de heladas también exigen una atención cuidadosa en climas más fríos. Los instaladores deben perforar los cimientos por debajo de la profundidad máxima de escarcha. De lo contrario, las heladas empujarán las pilas hacia arriba. Este movimiento tuerce las estanterías y hace añicos los módulos solares. Finalmente, la nivelación severa del terreno limita la viabilidad de los cimientos. Las pendientes pronunciadas requieren juntas articuladas especializadas y longitudes de pilotes personalizadas para mantener un plano de módulo uniforme.
La financiación de proyectos solares requiere un delicado equilibrio entre el gasto de capital inicial (CAPEX) y el gasto operativo a largo plazo (OPEX). Los costos de maquinaria pesada dominan la fase de instalación inicial. El alquiler de martinetes hidráulicos aumenta rápidamente el CAPEX. Sin embargo, esta maquinaria reduce drásticamente las horas de trabajo humano.
Las elecciones de materiales impactan directamente en OPEX. Podría ahorrar dinero comprando acero galvanizado estándar por adelantado. Sin embargo, la galvanización estándar puede fallar en suelos de alta salinidad. Esta falla acelera la oxidación. La mitigación activa de la oxidación y las reparaciones estructurales durante una vida útil de 25 años consumen fácilmente esos ahorros iniciales. La eficiencia en el uso de la tierra también influye en este equilibrio. Los diseños de alta densidad reducen los costos de adquisición de tierras pero complican el manejo de la vegetación. Debe sopesar estas realidades de mantenimiento a largo plazo durante la fase de adquisición.
El fallo estructural es un resultado inaceptable para cualquier activo solar. Debe asegurarse de que el sistema seleccionado cumpla con rigurosos estándares de ingeniería regionales. En Estados Unidos, los ingenieros dependen en gran medida de las directrices ASCE 7. Estos códigos dictan límites exactos de velocidad del viento y carga de nieve según los datos del condado.
Las regiones costeras requieren estanterías diseñadas para soportar vientos huracanados. Las regiones del norte exigen una gran capacidad de carga de nieve para evitar que las estructuras de aluminio se doblen bajo el hielo. Los requisitos sísmicos también dictan tolerancias de conexión en zonas propensas a terremotos. Sin embargo, debe evitar aplicar demasiada ingeniería al sistema. Exigir un espesor de acero excesivo para un sitio interior plano y con poco viento infla innecesariamente los costos. La ingeniería inteligente hace coincidir el espesor del metal exactamente con la amenaza ambiental verificada.
Cada panel solar requiere una conexión sólida a la tierra. La base transfiere las cargas ambientales de los paneles al suelo de forma segura. Clasificamos estos sistemas según cómo se anclan al suelo.
Los anclajes de hormigón proporcionan la máxima estabilidad cuando la penetración tradicional en el suelo es imposible. Estos sistemas se implementan en sitios con severas restricciones de subsuelo.
Mecanismo: este enfoque utiliza zapatas de hormigón moldeado in situ, bloques prefabricados o tinas con balasto. Los instaladores colocan las estanterías directamente sobre estos pesados anclajes de hormigón. El gran peso del hormigón evita que el sistema se levante durante vientos fuertes.
Ideal para: Recomendamos encarecidamente el Concrete Foundation Ground Mount para terrenos abandonados y vertederos cerrados. Las regulaciones ambientales prohíben hincar pilotes de acero en vertederos. Los pilotes perforarían el revestimiento protector de geomembrana debajo del suelo. Los cimientos de hormigón se asientan de forma segura en la superficie. También destacan en terrenos rocosos donde los martinetes no pueden penetrar. Los suelos altamente corrosivos también necesitan hormigón para proteger los componentes de acero de una rápida degradación.
Riesgos de implementación: El hormigón introduce importantes obstáculos logísticos. Los altos costos de transporte de materiales impactan fuertemente los presupuestos de los sitios remotos. Verter hormigón en el sitio requiere plazos de instalación más largos debido a los períodos de curado obligatorios. Este método también presenta una mayor dependencia laboral. Las cuadrillas deben construir encofrados, verter cemento y nivelar las zapatas manualmente.
Cuando las condiciones del suelo lo permiten, la penetración directa en la tierra ofrece un despliegue rápido. Estas fundaciones dominan el mercado solar a escala de servicios públicos.
Mecanismo: Los instaladores utilizan maquinaria hidráulica para clavar postes de acero directamente en el suelo. La fricción entre el suelo y el acero mantiene el pilote firmemente en su lugar. Alternativamente, los tornillos de tierra cuentan con roscas helicoidales. La maquinaria perfora estos enormes tornillos en la tierra, proporcionando una excelente resistencia a la extracción.
Comparación: Los pilotes hincados ofrecen un despliegue mucho más rápido que el hormigón. Reducen drásticamente los costos laborales. Un equipo capacitado puede hincar cientos de pilotes en un solo día. Sin embargo, este método depende estrictamente de las condiciones favorables del suelo. No se pueden utilizar pilotes hincados si el sitio contiene una cohesión mínima o grandes estratos de roca. Los tornillos de tierra manejan suelos arenosos y sueltos mejor que los pilotes rectos, pero aun así fallan contra un lecho de roca sólida.
El material estructural determina tanto la experiencia de instalación como la durabilidad a largo plazo del conjunto. Los desarrolladores eligen principalmente entre aluminio liviano y aleaciones de acero avanzadas.
El aluminio ofrece distintas ventajas metalúrgicas para desafíos ambientales específicos. Proporciona una excelente alternativa al acero pesado.
Evaluación: El aluminio es naturalmente resistente a la oxidación. Forma una capa protectora microscópica de óxido al exponerse al aire. Esta capa previene la corrosión estructural profunda. El aluminio también es muy maleable, lo que permite a los fabricantes extruir fácilmente perfiles complejos y personalizados. Lo más importante es que es mucho más ligero que el acero.
Caso de uso: Debe implementar un soporte de suelo de aluminio en ambientes costeros con alta salinidad en el aire. El metal resiste excepcionalmente bien la niebla salina. También brilla en proyectos que requieren un manejo manual rápido en el sitio. Los trabajadores pueden levantar y colocar rieles de aluminio sin maquinaria pesada. Finalmente, los sitios con estrictas restricciones de peso del suelo se benefician enormemente de esta estructura liviana.
Lente escéptica: El aluminio está sujeto a una mayor volatilidad en el mercado de materias primas. Esta imprevisibilidad complica los presupuestos de adquisiciones a largo plazo. Además, generalmente conlleva un CAPEX inicial más alto en comparación con el acero galvanizado estándar. El aluminio también tiene una resistencia a la tracción menor que el acero. Esta realidad a menudo requiere perfiles estructurales más gruesos para lograr índices de carga de viento similares.

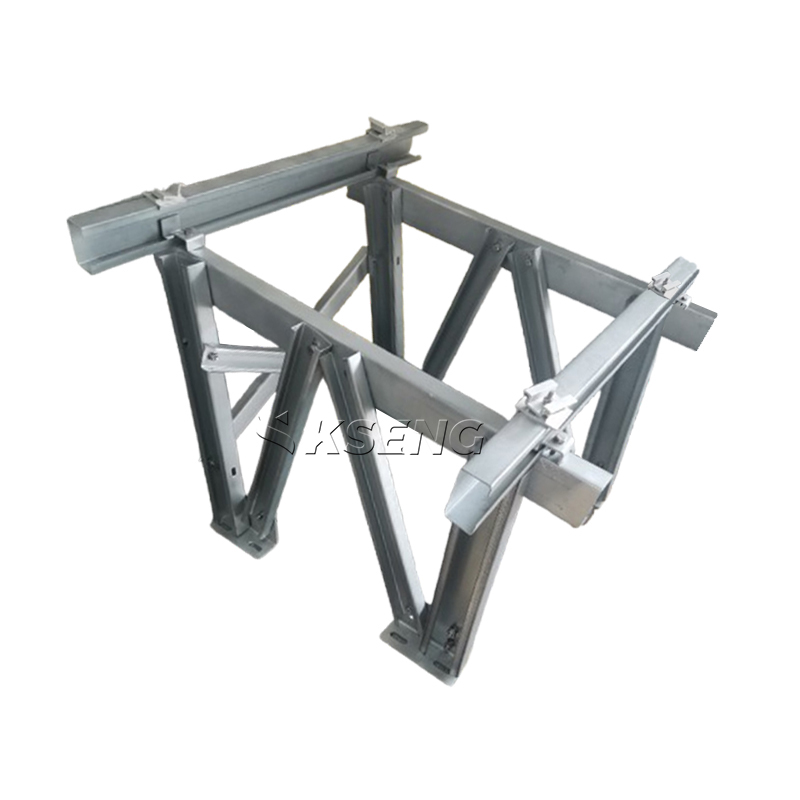

La galvanización en caliente estándar está perdiendo terreno frente a los recubrimientos metálicos avanzados. El acero zinc-aluminio-magnesio representa la vanguardia en protección estructural.
Evaluación: Este acero avanzado utiliza un revestimiento de aleación único. El zinc, el aluminio y el magnesio se combinan para ofrecer una resistencia superior a la corrosión. Esta aleación proporciona una notable propiedad de 'autocuración'. Cuando los instaladores cortan el metal o sueldan las juntas en el sitio, la capa rica en magnesio migra sobre el acero expuesto. Esta reacción química sella la herida, superando significativamente al galvanizado en caliente tradicional.

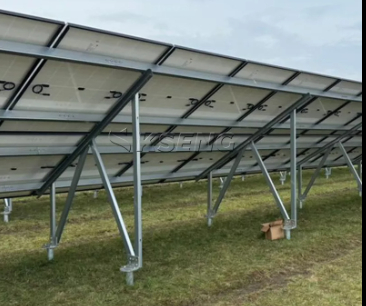

Caso de uso: Un soporte de tierra de acero Zn-Al-Mg es ideal para proyectos masivos a escala de servicios públicos. Estos sitios exigen la máxima rigidez estructural. El acero soporta fácilmente los requisitos de resistencia a altas cargas de viento. Proporciona un LCOE optimizado durante una vida útil de 30 años al eliminar prácticamente los costos de eliminación de óxido a mitad de vida.
Lente escéptica: el acero sigue siendo increíblemente pesado. Este peso más pesado de los componentes aumenta la logística de envío. Quema rápidamente los presupuestos de transporte. Los instaladores requieren estrictamente maquinaria pesada para su colocación. La manipulación manual de estas grandes vigas de acero es muy ineficiente y plantea riesgos para la seguridad.
Comparación de materiales para estanterías de montaje en suelo
| Característica | Aleación de aluminio Acero | Zn-Al-Mg |
|---|---|---|
| Resistencia a la corrosión | Excelente (oxidación natural) | Superior (recubrimiento autorreparable) |
| Peso del componente | Ligero (posible manipulación manual) | Pesado (Requiere maquinaria) |
| CAPEX inicial | Generalmente más alto | Moderado |
| Resistencia a la tracción | Moderado | muy alto |
| Mejor ambiente | Zonas costeras/marinas C5 | Zonas de gran escala/vientos fuertes |
Más allá de los cimientos y los materiales, el diseño geométrico de la estructura influye en gran medida en el rendimiento energético. Elegir la orientación correcta maximiza los beneficios financieros.
La mayoría de los arreglos comerciales utilizan estructuras de inclinación fija. Sostienen los paneles en un ángulo estático optimizado para la latitud local. Los sistemas fijos ofrecen absoluta confiabilidad porque carecen de partes móviles. Los seguidores de un solo eje y de dos ejes siguen activamente al sol a través del cielo. Los rastreadores aumentan significativamente el rendimiento energético. Sin embargo, introducen componentes mecánicos móviles. Estos motores y rodamientos requieren presupuestos de mantenimiento estrictos. Los desarrolladores deben equilibrar el mayor rendimiento con el inevitable OPEX mecánico.
Los conjuntos tradicionales orientados al sur consumen enormes cantidades de tierra. Los sistemas verticales invierten esta dinámica por completo, introduciendo nuevas posibilidades para sitios restringidos.
Evaluación: Los instaladores construyen estos arreglos verticalmente en un ángulo estricto de 90 grados. Normalmente utilizan módulos bifaciales. Los paneles miran al este y al oeste. Esta orientación captura el sol máximo de la mañana y de la tarde. Crea una curva de generación de energía única en forma de 'M'. Esta curva a menudo se alinea mejor con los picos de demanda de la red que una curva solar tradicional de mediodía.
Caso de uso: El soporte vertical para suelo domina el creciente sector agrovoltaico. El diseño vertical deja amplias avenidas entre filas. Esto permite que la maquinaria agrícola pesada, los tractores y las cosechadoras pasen fácilmente. Los agricultores pueden cultivar junto con la producción de energía. Los paneles verticales también destacan en zonas con mucha acumulación de nieve. No presentan problemas de desprendimiento de nieve porque la nieve simplemente no puede acumularse en una superficie vertical. También funcionan maravillosamente como vallas que limitan la propiedad.
Riesgos de implementación: Las estructuras verticales enfrentan una física única. El ángulo de 90 grados actúa como una enorme pared. Atrapa el viento, creando un severo 'efecto vela'. Esto requiere una estricta ingeniería de carga de viento. Los ingenieros deben especificar cimientos mucho más profundos para contrarrestar este corte lateral. Además, los desarrolladores deben ajustar sus modelos financieros. Los perfiles de rendimiento difieren significativamente de las configuraciones tradicionales orientadas al sur.
La adquisición de un sistema de montaje en suelo requiere un proceso de validación lógico paso a paso. Saltarse estos pasos garantiza sobrecostos y retrasos en la instalación. Siga esta secuencia para asegurar la plataforma de estantería adecuada.
Ejecutar una prueba de tracción geotécnica. Nunca seleccione un tipo de fundación basándose en suposiciones o datos de propiedades adyacentes. Exigir la perforación del suelo en el sitio. Realizar pruebas físicas de extracción axial y lateral. Estas pruebas validan la idoneidad exacta de la base. Demuestran si el suelo realmente puede soportar la carga del pilote especificado bajo la presión del viento.
Asignar características a los resultados del proyecto. Alinee sus elecciones materiales con las realidades económicas locales. Por ejemplo, si las tasas de mano de obra local son excepcionalmente altas, tiene sentido financiero sobreindexar una estructura de aluminio fácil de montar. La reducción de las costosas horas de mano de obra puede compensar fácilmente el mayor CAPEX del material del propio aluminio.
Garantía veterinaria y bancabilidad. Examine la garantía del fabricante comparándola con sus condiciones ambientales reales. Muchas garantías contienen exclusiones ocultas. Debes verificar si la garantía del recubrimiento Zn-Al-Mg realmente cubre ambientes marinos C5. Una garantía es inútil si excluye zonas de alta salinidad cuando su sitio bordea el océano.
Solicitar Ingeniería de Valor. Involucrar a ingenieros estructurales desde el principio de la fase de diseño. Desafíelos a eliminar el peso metálico innecesario. Pueden ajustar el espaciado de las vigas o la profundidad de los pilotes según la topografía exacta. Esta ingeniería de valor mantiene el cumplimiento de los códigos locales y al mismo tiempo reduce el tonelaje total de acero y los costos de envío.
La implementación de un activo solar confiable requiere una cuidadosa alineación de las realidades del sitio y las capacidades estructurales. El sistema de montaje en suelo adecuado armoniza los datos geotécnicos, la ciencia de los materiales y los objetivos LCOE a largo plazo. No se puede forzar un pilote hincado hacia un lecho de roca, ni se debe desplegar acero estándar en zonas marinas hostiles. El aluminio proporciona una increíble trabajabilidad y resistencia a la corrosión. El acero avanzado Zn-Al-Mg ofrece una rigidez estructural inigualable y una longevidad autorreparable. Además, los diseños verticales innovadores están abriendo oportunidades de tierras de doble uso que antes se consideraban imposibles.
Tome medidas inmediatas para proteger su inversión. Inicie hoy un estudio exhaustivo del sitio. Obtenga informes geotécnicos detallados antes de realizar cualquier depósito de material. Solicite modelos de carga estructural exactos a proveedores de estanterías examinados. Al priorizar la validación de ingeniería sobre los costos de materias primas, se asegura de que su panel solar produzca energía rentable durante las próximas décadas.
R: El costo depende en gran medida del suelo de su sitio. Los pilotes hincados suelen ser la opción más económica. Requieren menos mano de obra y se implementan rápidamente. Sin embargo, esto sólo es cierto si las condiciones del suelo permiten conducir. Si su sitio contiene un lecho de roca poco profundo, debe utilizar cimientos de hormigón. El hormigón requiere más mano de obra y materiales, lo que aumenta los costos iniciales.
R: Duran mucho más. Los recubrimientos de Zn-Al-Mg ofrecen una durabilidad excepcional. El magnesio crea con el tiempo una densa capa protectora. Esta capa proporciona un efecto de 'autocuración'. Cuando los instaladores cortan o rayan el metal, el recubrimiento migra para proteger el acero expuesto. Esto extiende la vida útil estructural mucho más allá del galvanizado en caliente tradicional.
R: Sí, pueden. Sin embargo, requieren una ingeniería estricta. Los conjuntos verticales enfrentan importantes cizalladuras del viento debido al 'efecto vela'. Los ingenieros deben especificar cimientos más profundos para contrarrestar estas fuerzas laterales. También utilizan perfiles estructurales reforzados. Un modelado adecuado garantiza que cumplan con las regulaciones locales de velocidad del viento sin fallas.
R: Sí, a menudo lo hacen. Verter hormigón introduce preocupaciones medioambientales. Las autoridades locales pueden exigir informes exhaustivos de impacto ambiental. Esto es especialmente cierto en el caso de hábitats sensibles. Por el contrario, los pilotes de acero removibles generalmente enfrentan permisos más simples. No alteran permanentemente la química del suelo ni los patrones de drenaje.
