R121
Kseng
El sistema de montaje solar para techos de tejas Kseng R121 es una solución de montaje fotovoltaico diseñada para instalar paneles solares en techos de tejas. Combina un riel de montaje de aluminio de alta resistencia, ganchos de techo de aluminio de primera calidad y sujetadores de acero inoxidable para proporcionar una base segura y duradera para los sistemas fotovoltaicos de techo.
El R121 es adecuado para proyectos solares residenciales y comerciales con techos de tejas y está diseñado para una instalación rápida y eficiente.

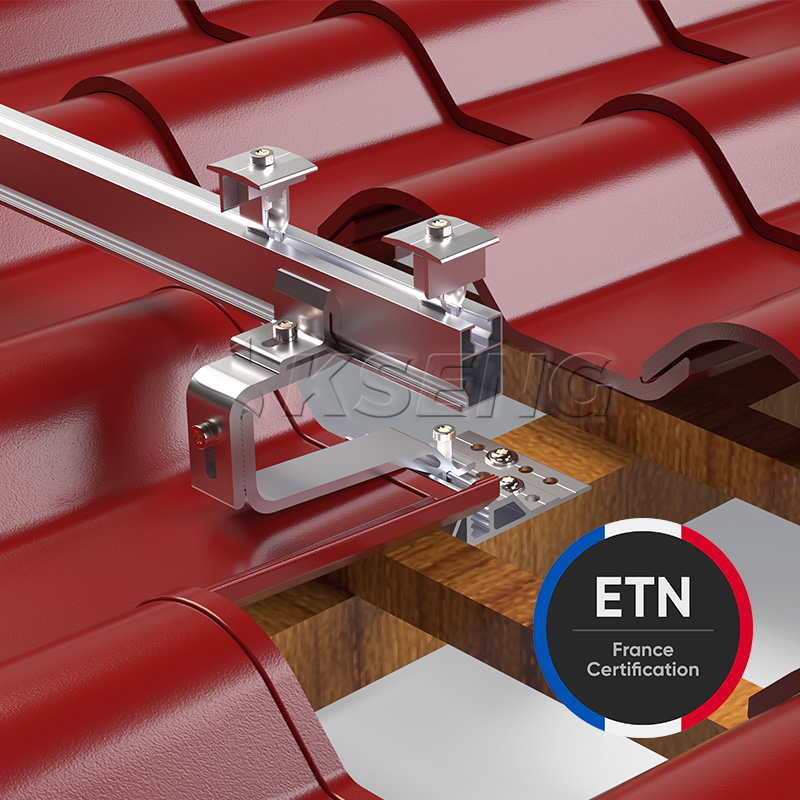

El R121 utiliza una estructura de gancho para techo de tejas dedicada para conectar el riel de montaje solar de forma segura a la estructura del techo. El diseño del gancho es adecuado para aplicaciones en techos de tejas y ayuda a proporcionar una interfaz de montaje estable para los módulos fotovoltaicos.
El sistema utiliza abrazaderas intermedias y finales de doble propósito para simplificar la instalación del panel solar. El diseño de abrazadera ayuda a asegurar los módulos fotovoltaicos y al mismo tiempo reduce la cantidad de componentes diferentes necesarios durante la instalación.
El R121 cuenta con un conector rápido que permite conectar el riel de montaje de manera eficiente durante la instalación. Esto ayuda a simplificar el montaje y puede mejorar la eficiencia de la instalación en el lugar de trabajo.
El gancho para techo está hecho de aluminio AL6005-T5 , lo que proporciona un componente de montaje liviano y resistente a la corrosión para aplicaciones solares en techos.
El sistema utiliza componentes de acero inoxidable SUS304 para una fijación confiable y resistencia a la corrosión en ambientes de techos al aire libre.
El R121 se ha aplicado en proyectos solares en Europa y se suministra con la documentación de certificación relevante que se muestra en los materiales del producto, incluida la certificación CE y ETN..
| Especificación | R121 |
|---|---|
| Tipo de producto | Sistema de montaje solar para techos de tejas |
| Solicitud | Instalación fotovoltaica en techos de tejas |
| Velocidad del viento de diseño | 30m/s |
| Diseño de carga de nieve | 0,70 kN/m² |
| Ancho del módulo | ≤ 1134 milímetros |
| Grosor del módulo | 30–38 milímetros |
| Matriz de unidades | 1 × 4 piezas |
| Materiales principales | AL6005-T5, SUS304 |
| Tipo de montaje | Montaje solar en la azotea |
| Tipo de techo | Techo de tejas |
| Proceso de dar un título | CE, ETN |

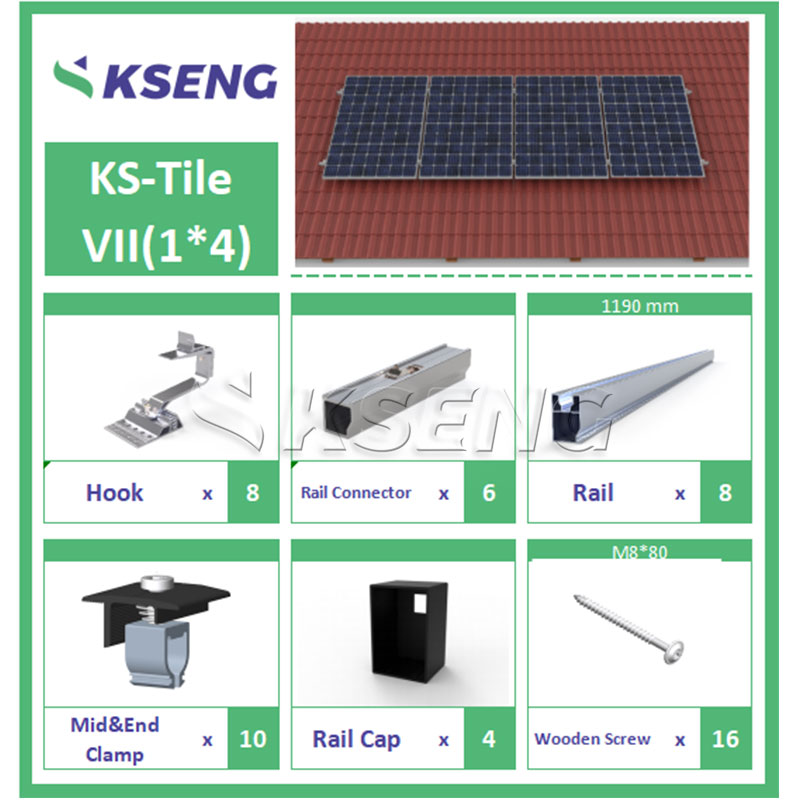

El sistema de montaje solar para techos de tejas R121 consta de los componentes principales necesarios para una instalación fotovoltaica segura en el techo.
Riel de montaje solar : proporciona soporte estructural para módulos fotovoltaicos.
Gancho para tejado de tejas : conecta el carril de montaje con la estructura del tejado de tejas.
Abrazadera intermedia : asegura los módulos solares adyacentes al riel de montaje.
Abrazadera final : asegura el borde exterior del conjunto de módulos solares.
Conector de riel : conecta los rieles de montaje de manera eficiente.
Sujetadores de acero inoxidable : proporcionan conexiones seguras y duraderas.
Otros accesorios de montaje : respaldan una instalación y un montaje del sistema eficientes.

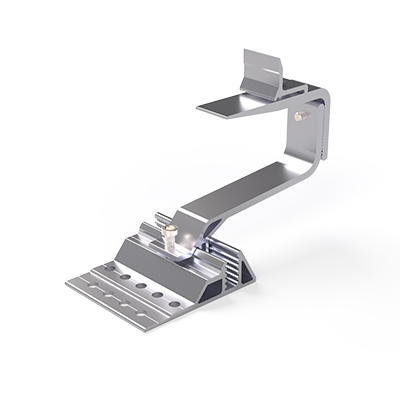

Gancho（HA-1103）

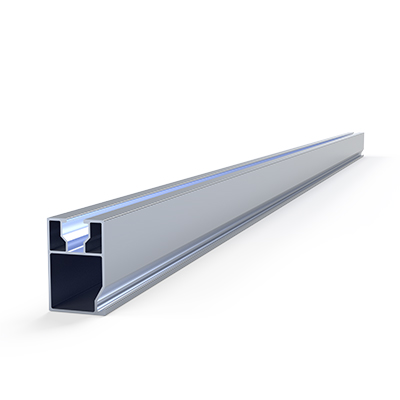

Carril（R121）

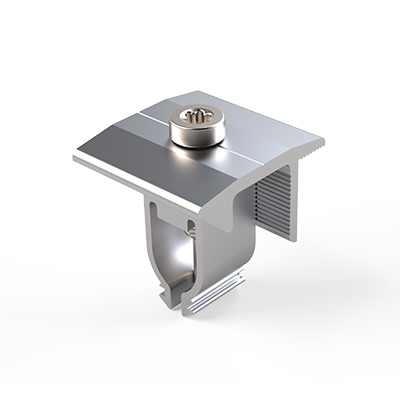

Abrazadera media/final（CM-0163）

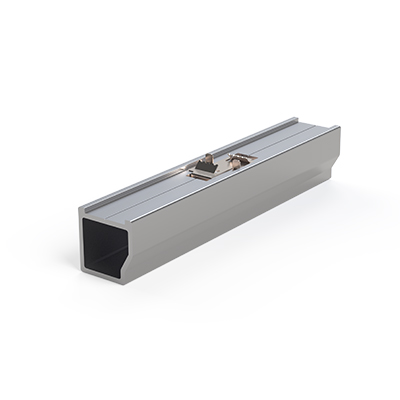

Conector de carril R121

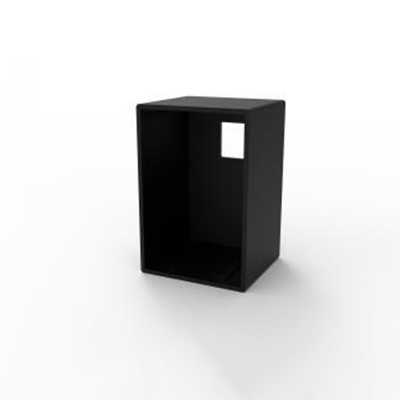

Tapa de riel (L/R)
Nombre3

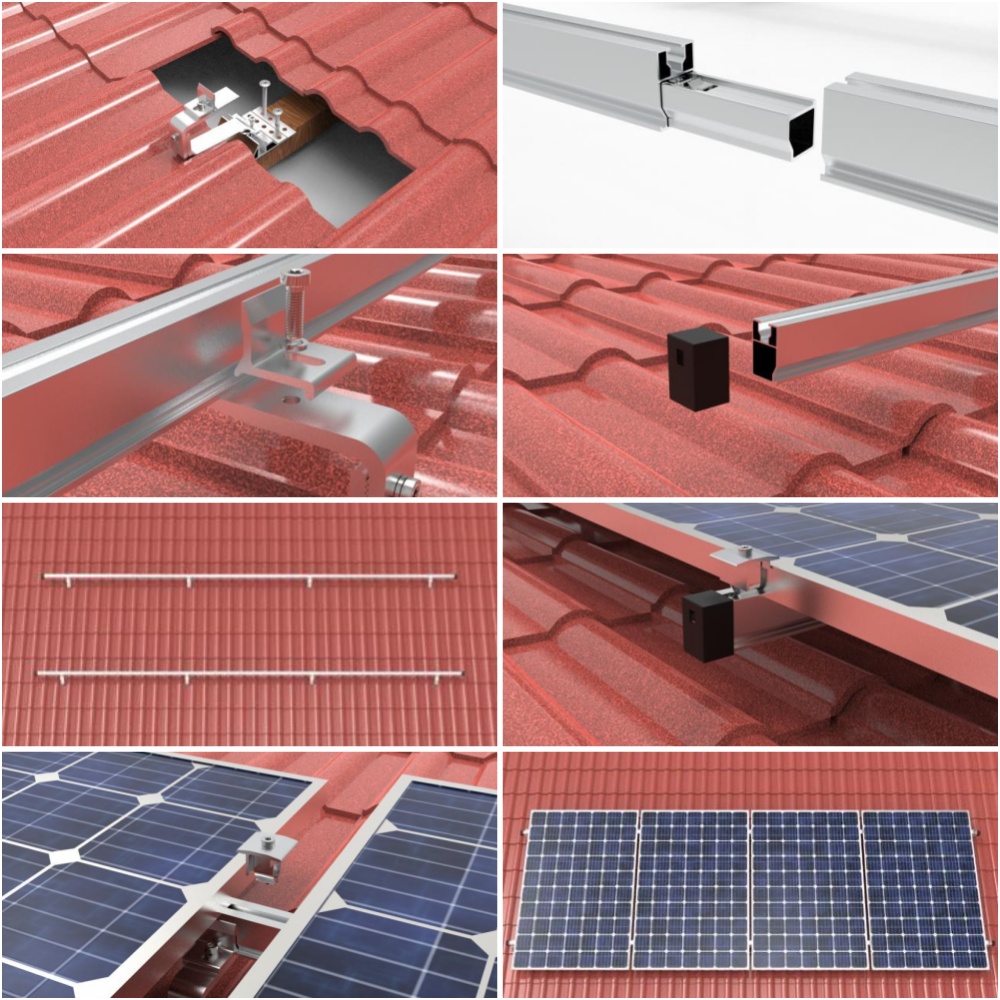

El proceso de instalación general incluye los siguientes pasos:
Verifique la estructura del techo, el estado de las tejas y el área de instalación antes de montar el sistema fotovoltaico.
Coloque los ganchos de techo de aluminio premium en los lugares requeridos y fíjelos firmemente a la estructura del techo.
Conecte los carriles de montaje a los ganchos de tejado y ajuste su posición según la disposición del módulo fotovoltaico.
Utilice el conector de riel rápido para unir rieles de montaje donde se requiera una longitud de riel adicional.
Coloque los módulos fotovoltaicos en los rieles y asegúrelos usando las abrazaderas intermedias y finales R121.
Verifique todas las conexiones mecánicas, la alineación del módulo y los sujetadores antes de completar la instalación.
El Kseng R121 está diseñado para aplicaciones fotovoltaicas en techos de tejas, que incluyen:
Sistemas solares residenciales en tejados
Proyectos fotovoltaicos comerciales con tejados de tejas
Instalaciones solares residenciales europeas
Sistemas fotovoltaicos de tejado pequeños y medianos
Nuevas instalaciones solares sobre tejados de tejas existentes
Instalación rápida
El diseño del riel de conexión rápida y la estructura de abrazadera simplificada ayudan a agilizar la instalación fotovoltaica en el techo.
Materiales confiables
El sistema utiliza componentes de aluminio AL6005-T5 y acero inoxidable SUS304 para aplicaciones de montaje solar en exteriores.
Compatibilidad con techos de tejas
El gancho para techos exclusivo proporciona una interfaz de montaje diseñada específicamente para aplicaciones de techos de tejas.
Compatibilidad de módulos flexibles
El R121 admite módulos fotovoltaicos con un espesor de 30 a 38 mm y un ancho de módulo de hasta 1134 mm.
Experiencia en proyectos europeos
El producto se ha utilizado en proyectos solares en Europa y está respaldado por la documentación de certificación CE y ETN.

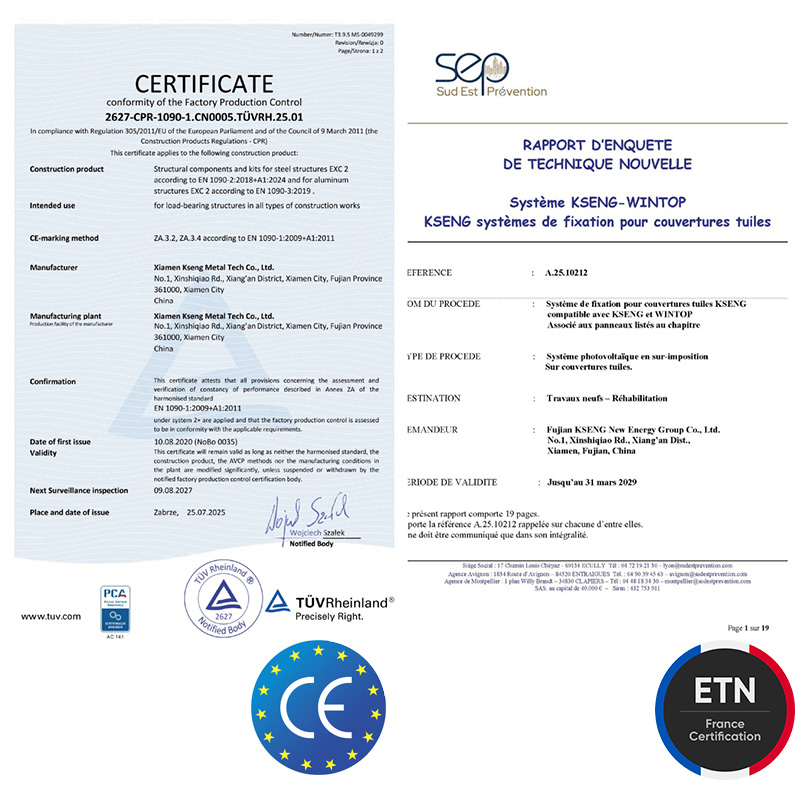

El sistema de montaje solar para techos de tejas Kseng R121 está respaldado por la documentación de certificación que se muestra en los materiales del producto, que incluye:
CE
Certificación ETN
Los requisitos de certificación y cumplimiento pueden variar según el mercado y el proyecto. Comuníquese con Kseng para obtener los documentos de certificación más recientes aplicables a su proyecto.
Tecnología del metal de Xiamen Kseng. Co., Ltd. se especializa en sistemas de montaje solar y soluciones de montaje fotovoltaico para diferentes entornos de instalación.
El R121 es parte de la cartera de productos de montaje solar para techos de Kseng y está diseñado para proporcionar una solución de montaje eficiente para proyectos fotovoltaicos con techos de tejas.
El Kseng R121 es un sistema de montaje solar diseñado para instalar módulos fotovoltaicos en tejados de tejas. Utiliza ganchos de techo de aluminio, rieles de montaje, abrazaderas intermedias y finales, conectores de rieles y sujetadores de acero inoxidable.
El R121 está diseñado específicamente para instalaciones solares en tejados de tejas . La configuración de montaje final debe seleccionarse según el tipo de teja y la estructura del techo específicos.
El R121 admite módulos solares con un espesor de módulo de 30 a 38 mm y un ancho de módulo de hasta 1134 mm , según las especificaciones del producto.
Los principales materiales especificados para el R121 son aluminio AL6005-T5 y acero inoxidable SUS304..
La velocidad del viento de diseño especificada es de 30 m/s . El diseño real del proyecto debe considerar las condiciones locales del viento, la estructura del techo, el diseño de montaje y los requisitos de ingeniería.
La carga de nieve de diseño especificada es de 0,70 kN/m² . Los cálculos estructurales específicos del proyecto deben realizarse de acuerdo con las condiciones locales y las normas aplicables.
Sí. El R121 cuenta con un sistema de rieles de conexión rápida y abrazaderas dobles en el medio y los extremos , que están diseñadas para simplificar la conexión de componentes y la instalación del módulo fotovoltaico.
Sí. El producto se ha utilizado en proyectos solares en Europa y los materiales del producto muestran documentación de certificación CE y ETN . El cumplimiento específico del proyecto debe confirmarse con Kseng antes de la instalación.
