KS-Tile R061
Kseng

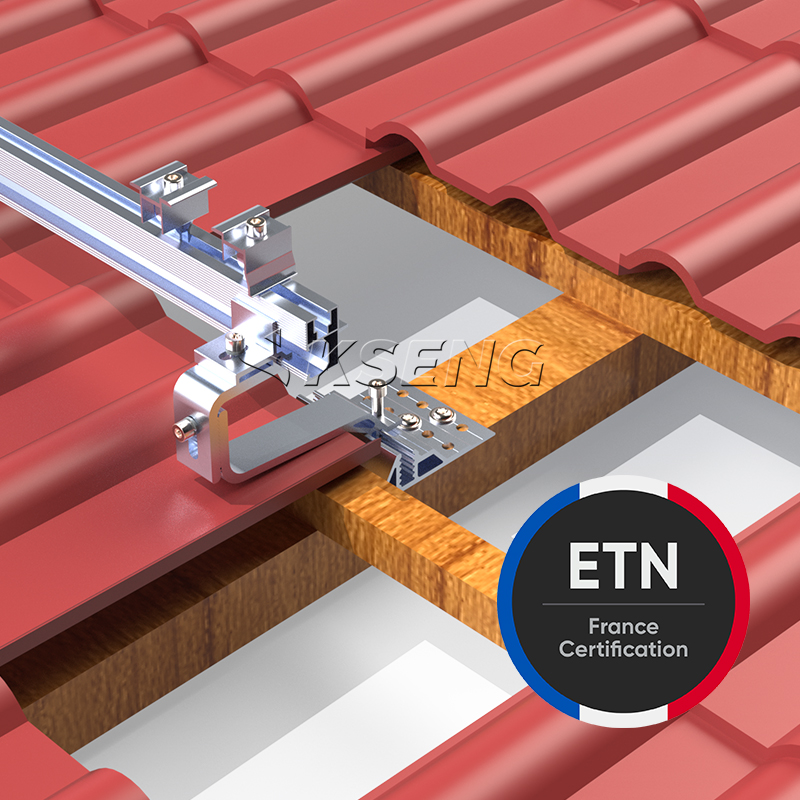

El sistema de montaje solar para techos de tejas Kseng R061 es una solución de montaje fotovoltaico sobre techo diseñada para techos inclinados de tejas con estructuras de vigas de madera. El sistema utiliza el gancho para techo de tejas HA-1101 para conectar el riel de montaje de aluminio R061 a la estructura del techo y está diseñado para la instalación de paneles solares en orientación vertical.
El sistema R061 admite módulos fotovoltaicos de hasta 2350 mm de largo y 1350 mm de ancho , con un espesor de módulo de 30 a 38 mm . Es adecuado para techos de tejas con una pendiente de hasta 75° y proporciona una solución de montaje práctica para proyectos residenciales y otros proyectos de energía solar fotovoltaica en tejados.
El R061 está diseñado específicamente para montaje fotovoltaico en tejados de tejas . El gancho de techo HA-1101 proporciona la conexión entre la estructura del techo de tejas y el riel de montaje solar al tiempo que permite el ajuste para adaptarse a la configuración de las tejas.
El sistema R061 está diseñado para cubiertas sustentadas sobre vigas de madera . El gancho de techo HA-1101 se fija a la viga de madera de soporte utilizando los tornillos para madera FA-0985 especificados.
El gancho para techo HA-1101 presenta posiciones de conexión ajustables que permiten a los instaladores ajustar el gancho según la estructura del techo y la posición de las tejas. El ajuste adecuado ayuda a evitar interferencias entre el gancho de montaje y las tejas.
El sistema de montaje R061 está diseñado para la instalación de módulos fotovoltaicos en orientación vertical , proporcionando una configuración de montaje definida para conjuntos de paneles solares en tejados.
El riel de montaje de aluminio R061 se puede conectar usando el empalme de riel SR-8001 cuando se requiere una longitud de riel adicional. Esto permite que múltiples secciones de riel formen una estructura de montaje continua.
El sistema R061 incluye los componentes principales necesarios para una instalación fotovoltaica en un techo de tejas, incluido el riel R061, el gancho de techo HA-1101, el empalme de riel SR-8001, la abrazadera intermedia CM-0163, el tornillo para madera FA-0985 y la tapa de riel DG-0042.
| Detalles | de la especificación |
|---|---|
| Tipo de producto | Sistema de montaje solar para techo de tejas |
| Tipo de montaje | encima del techo |
| Tipo de techo | Techo de tejas / techo inclinado |
| Pendiente máxima del techo | ≤ 75° |
| Estructura del techo | Viga de madera |
| Orientación del módulo fotovoltaico | Retrato |
| Longitud máxima del módulo | ≤ 2350 milímetros |
| Ancho máximo del módulo | ≤ 1350 milímetros |
| Grosor del módulo | 30–38 milímetros |
| Matriz de referencia | 1×4 |
| Riel de montaje | R061 |
| Gancho de techo | HA-1101 |
| Empalme de carril | SR-8001 |
| Abrazadera media | CM-0163 |
| Tornillo para madera | FA-0985 |
| Tapa de riel | DG-0042 |

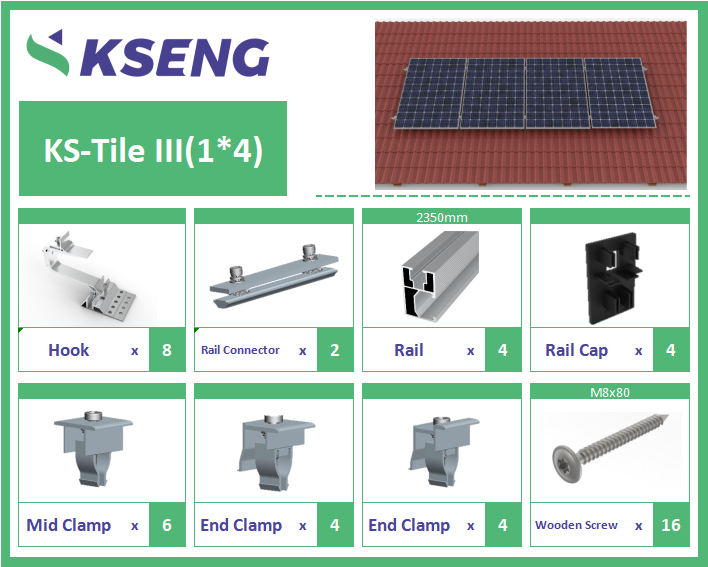

El sistema de montaje solar para techos de tejas Kseng R061 consta de los siguientes componentes principales:
 |  |  |
Riel de montaje solar R061 | HA-1101 Gancho para techo de tejas | CM-0163 Abrazadera de extremo medio |

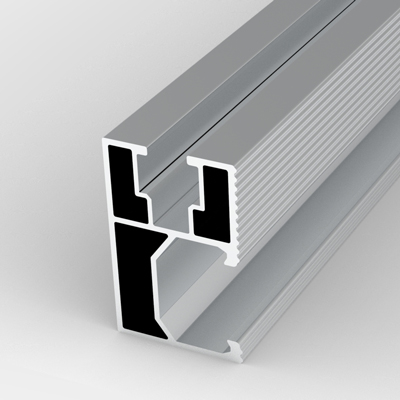

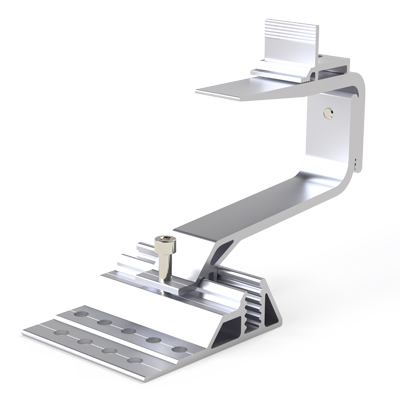

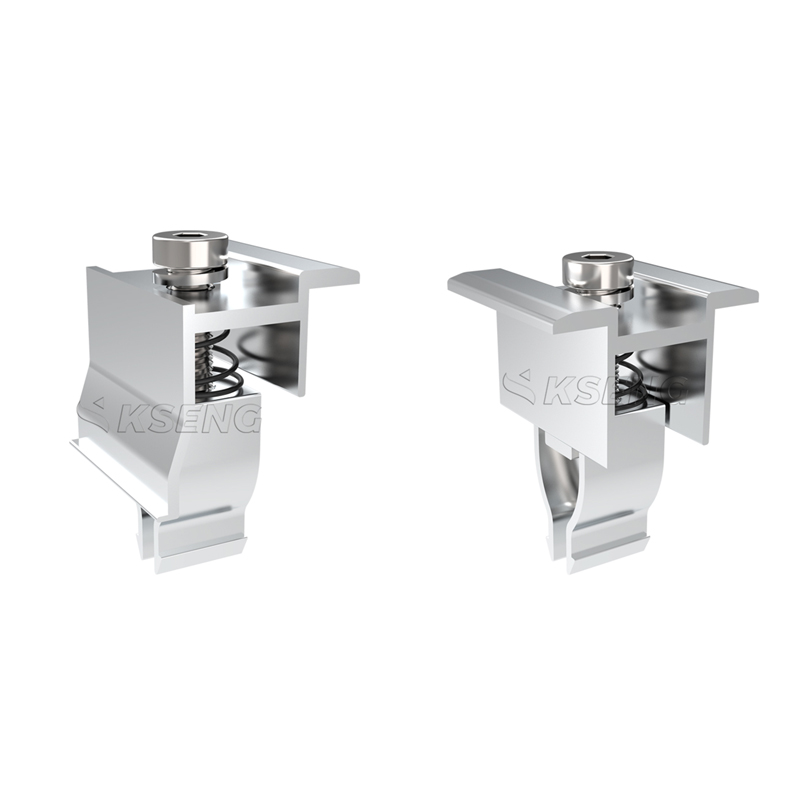

El riel R061 proporciona el soporte estructural principal para los módulos fotovoltaicos y se conecta a los ganchos de techo HA-1101. | El gancho de tejado HA-1101 conecta el carril de montaje R061 con la estructura de vigas de madera debajo del tejado. Sus puntos de conexión ajustables ayudan a los instaladores a colocar el gancho correctamente según la estructura del techo. | La abrazadera del extremo de la abrazadera intermedia CM-0163 asegura los módulos fotovoltaicos adyacentes al riel de montaje R061. |
 |  |  |
Empalme de rieles SR-8001 | FA-0985 Tornillo para madera | Tapa de riel DG-0042 |

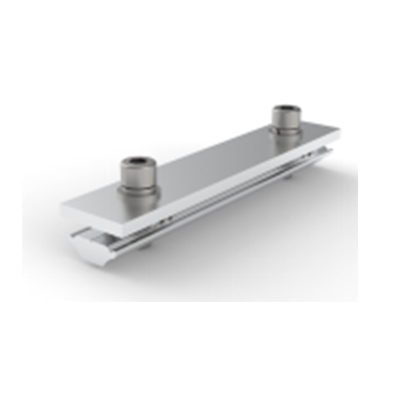

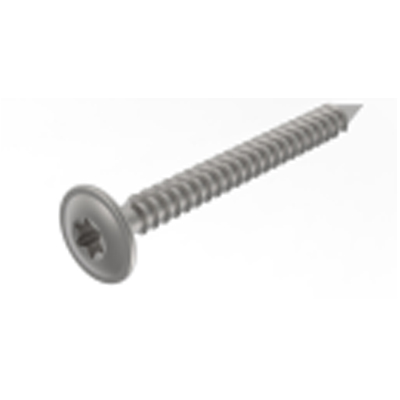

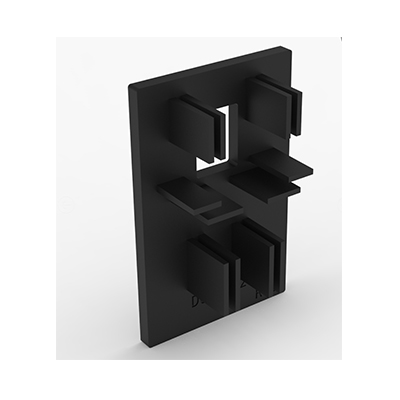

El empalme de riel SR-8001 se utiliza para conectar dos rieles de montaje R061 cuando se requiere un riel continuo más largo. | El tornillo para madera FA-0985 se utiliza para fijar el gancho de techo HA-1101 a la viga de madera de soporte. | La tapa del riel DG-0042 se instala al final del riel de montaje R061 para completar el conjunto del riel. |
El sistema de montaje solar para techos de tejas R061 está diseñado para:
Techos de tejas
Techos inclinados
Estructuras de techo con vigas de madera.
Instalaciones fotovoltaicas sobre tejado
Conjuntos de paneles solares orientados verticalmente
El sistema soporta módulos solares con:
Longitud máxima: 2350 mm
Ancho máximo: 1350 mm
Grosor del módulo: 30–38 mm
La pendiente máxima del techo especificada es de 75°..

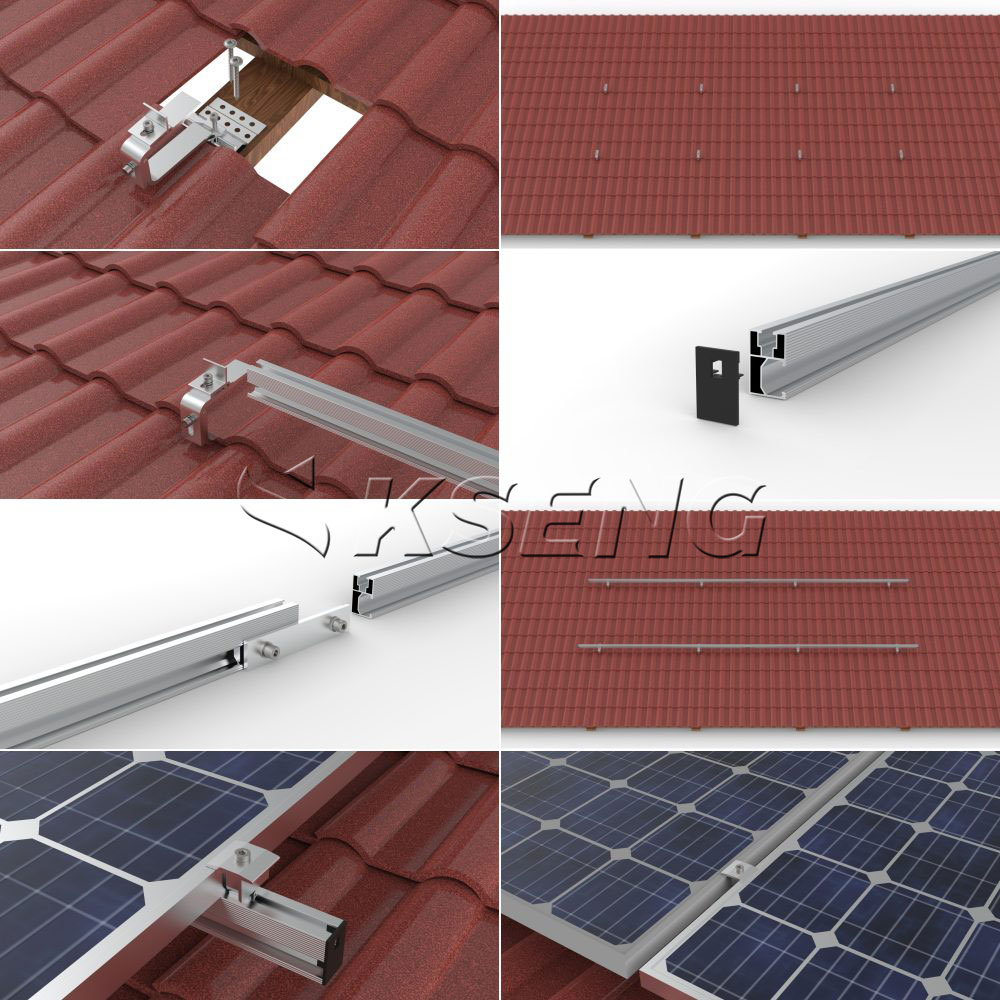

El proceso de instalación del R061 se diseña en torno a la estructura del techo, la posición de las tejas y la disposición del módulo fotovoltaico.
Antes de la instalación, determine la posición y el espaciado de las vigas de madera debajo del techo de tejas. Las posiciones de las vigas se utilizan para determinar las ubicaciones de fijación de los ganchos de techo HA-1101.
Retire la teja en el lugar de instalación seleccionado y coloque el gancho de techo HA-1101 sobre la viga de madera de soporte.
Ajuste la posición del gancho para que proporcione suficiente espacio libre con respecto a las tejas circundantes.
Asegure el gancho de techo HA-1101 a la viga de madera utilizando los tornillos para madera FA-0985 especificados.
Verifique la posición y alineación del gancho antes de apretar completamente los tornillos de fijación.
Coloque el riel de montaje R061 en los ganchos de techo HA-1101 instalados.
Coloque el riel según la disposición del módulo fotovoltaico y asegúrelo a través de la conexión de fijación del riel.
Si se requiere una longitud de riel adicional, use el empalme de riel SR-8001 para conectar los rieles R061 adyacentes.
Asegúrese de que el empalme esté correctamente acoplado al riel antes de asegurar la conexión.
Instale la tapa del riel DG-0042 en el extremo del riel de montaje después de completar el ensamblaje del riel.
Coloque los módulos fotovoltaicos en los rieles de montaje R061 en la orientación vertical especificada.
Coloque los módulos según el diseño del proyecto.
Utilice las abrazaderas intermedias CM-0163 y los componentes de fijación de extremos correspondientes para asegurar los módulos solares a los rieles de montaje.
Verifique la alineación del módulo y todas las conexiones mecánicas después de la instalación.
Antes de instalar el sistema de montaje solar para techos de tejas R061, los instaladores deben inspeccionar el estado de las tejas y la estructura de soporte.
La instalación debe tener en cuenta:
Estructura del techo y posición de las vigas de madera.
Tipo y estado de las tejas
Pendiente del techo
Dimensiones del módulo fotovoltaico
Grosor del módulo fotovoltaico
Condiciones locales de viento y nieve.
Espacio de montaje requerido
Requisitos eléctricos y de construcción locales aplicables
El espaciado final de los ganchos, la disposición de los rieles, el método de fijación y la configuración estructural deben determinarse de acuerdo con las condiciones reales del proyecto y los requisitos de ingeniería.
El sistema de montaje solar para techos de tejas Kseng R061 se puede utilizar para una variedad de aplicaciones fotovoltaicas en techos, que incluyen:
Instalaciones solares para techos de tejas residenciales.
Sistemas fotovoltaicos con tejado inclinado
Estructuras de techo con vigas de madera.
Proyectos de paneles solares residenciales.
Sistemas fotovoltaicos de tejado pequeños y medianos
Nuevas instalaciones solares sobre tejados de tejas existentes
El R061 está desarrollado específicamente para tejados inclinados de tejas y utiliza un gancho de tejado HA-1101 exclusivo para la conexión al tejado.
El HA-1101 proporciona un posicionamiento ajustable para ayudar a adaptarse a diferentes configuraciones de techos de tejas y mantener la distancia entre las tejas.
El sistema admite módulos fotovoltaicos de hasta 2350 × 1350 mm con un espesor de módulo de 30 a 38 mm..
El sistema R061 combina el riel de montaje, el gancho de techo, el empalme de riel, las abrazaderas de módulo, los tornillos para madera y las tapas de riel en una solución integrada de montaje fotovoltaico en el techo.
El sistema proporciona una secuencia de instalación definida desde la medición de vigas de madera y la instalación de ganchos de techo hasta el montaje de rieles y la fijación del módulo fotovoltaico.
Producto: Sistema de montaje solar para techo de tejas R061
Tipo de techo: Techo de tejas/techo inclinado
Tipo de montaje: Sobre
techo Estructura del techo: Viga de madera
Inclinación del techo: ≤75°
Orientación del módulo: Vertical
Tamaño máximo del módulo: 2350 × 1350 mm
Espesor del módulo: 30–38 mm
Matriz de referencia: 1 × 4
Gancho de techo: HA-1101
Riel: R061
Empalme de riel: SR-8001
Abrazadera intermedia: CM-0163
Tornillo para madera: FA-0985
Tapa de riel: DG-0042
El Kseng R061 es un sistema de montaje solar sobre tejado diseñado para instalar módulos fotovoltaicos en tejados inclinados de tejas. Utiliza el gancho de techo HA-1101 para conectar el riel de montaje R061 a una estructura de techo con vigas de madera.
El R061 está diseñado para cubiertas de tejas y cubiertas inclinadas . La pendiente máxima del techo especificada es de 75°..
El sistema R061 está diseñado para estructuras de techo con vigas de madera . El gancho de tejado HA-1101 se fija a la viga de madera de soporte mediante tornillos para madera FA-0985.
El sistema admite módulos fotovoltaicos de hasta 2350 mm de largo y 1350 mm de ancho , con un espesor de módulo de 30 a 38 mm..
Sí. El sistema R061 está especificado para la instalación de módulos fotovoltaicos en orientación vertical..
Los componentes principales incluyen el riel de montaje R061, el gancho de techo HA-1101, el empalme de riel SR-8001, la abrazadera intermedia CM-0163, el tornillo para madera FA-0985 y la tapa del riel DG-0042..
El gancho de techo HA-1101 se coloca sobre la viga de madera de soporte debajo del techo de tejas y se fija con tornillos para madera FA-0985. La posición del gancho debe ajustarse para evitar interferencias con las tejas.
Cuando se requiere una longitud de riel adicional, se pueden conectar dos rieles R061 usando el empalme de riel SR-8001.
La pendiente máxima del techo especificada para el sistema R061 es 75°.
Sí. El R061 está diseñado para tejados inclinados de tejas y se puede utilizar para instalaciones fotovoltaicas en tejados residenciales donde la estructura del tejado y las condiciones del proyecto cumplen con los requisitos del sistema.
