1. Diseño de la estructura del producto

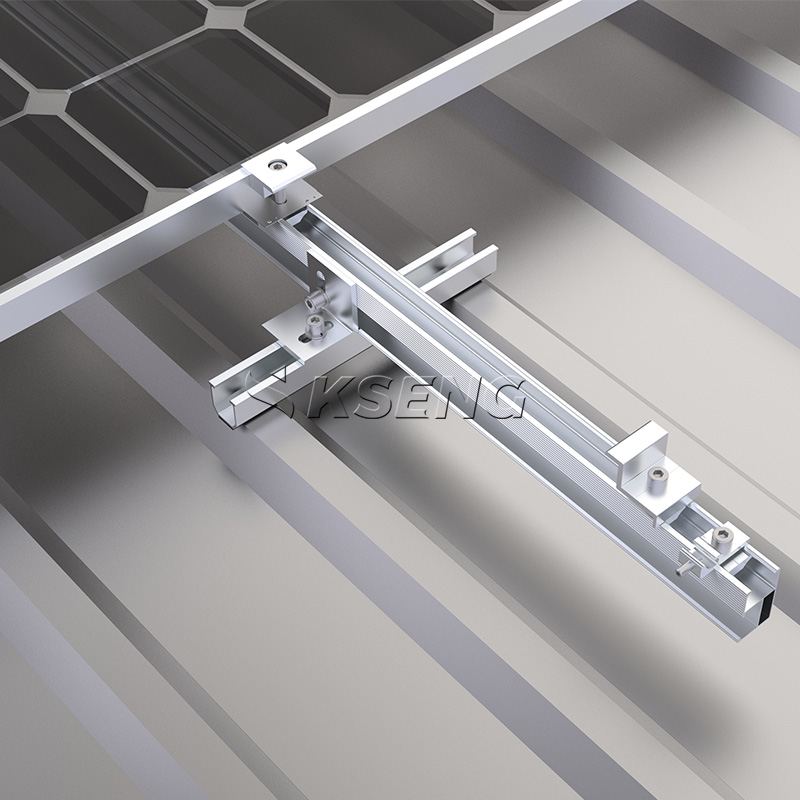

Este kit de montaje solar comercial consta de tres partes principales: mini riel base en U, soporte de pie en forma de L y riel principal largo. El miniriel base U se fija a las nervaduras elevadas del techo metálico trapezoidal sólo en los puntos de tensión en lugar de cubrir toda la superficie del techo. El soporte de pie en L conecta el riel base en U y el riel principal, realizando ajustes horizontales y verticales para compensar las irregularidades del techo y la tolerancia dimensional de las láminas de metal. Se colocan largos rieles principales paralelos para transportar los módulos fotovoltaicos, bloqueados mediante abrazaderas intermedias y terminales para fijar los paneles solares de manera estable. La estructura en capas separadas puede amortiguar la tensión causada por la expansión y contracción térmica del techo, evitando grietas ocultas en los paneles solares y daños en el techo.
2. Excelente rendimiento a prueba de agua y protección del techo

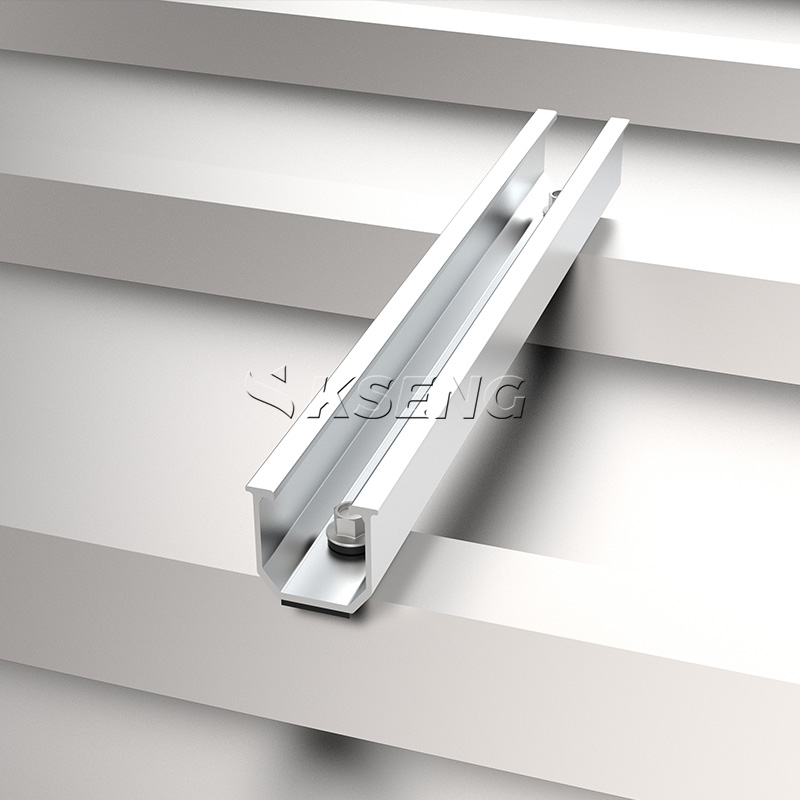

Cada riel de base U mini está equipado con una junta de goma impermeable antideslizante EPDM de longitud completa. Los tornillos autorroscantes de acero inoxidable penetran en la almohadilla de goma para lograr un doble sellado, evitando eficazmente la fuga de agua de lluvia por los orificios de los tornillos. Solo perforamos agujeros en las nervaduras elevadas del techo de metal en lugar de en las áreas del tanque de agua para minimizar los riesgos de fugas de agua. La junta de EPDM aísla la aleación de aluminio y la chapa de acero galvanizado para evitar la corrosión galvánica, evitando la oxidación y la perforación del techo. Los rieles de base en U cortos solo entran en contacto con el techo en puntos fijos, sin fricción de gran superficie que raye el revestimiento del techo de metal, lo que extiende la vida útil del techo original de fábrica.
3. Amplia compatibilidad e instalación flexible

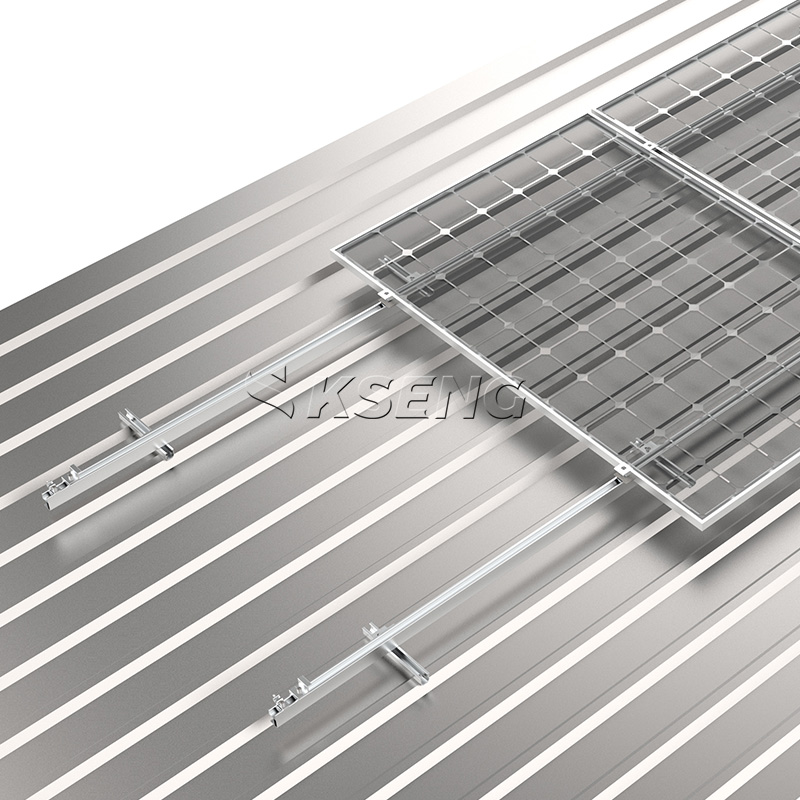

El bastidor solar con base Kseng U se adapta a la mayoría de las láminas de metal corrugado trapezoidales convencionales, incluidos los perfiles 840, 900, 760, 820. La longitud del mini riel base U se puede cortar en el sitio para que coincida con diferentes espacios entre nervaduras, mientras que las múltiples especificaciones de soportes de pie en L proporcionan alturas de montaje ajustables. Los rieles principales largos se pueden empalmar libremente para una expansión ilimitada del conjunto fotovoltaico, compatible con paneles solares monofaciales de 450 W a 700 W, y admite diseño de módulo tanto horizontal como vertical. Todos los accesorios son piezas modulares estandarizadas sin soldadura personalizada; un solo trabajador puede completar el ensamblaje en un techo alto para ahorrar tiempo de construcción.
4. Material duradero y rendimiento mecánico estable
Todas las extrusiones de aluminio adoptan material 6063-T5 con tratamiento superficial anodizado duro, resistente a la lluvia ácida y a la corrosión por niebla salina costera. Todos los pernos, tornillos y abrazaderas son de acero inoxidable 304 para un uso prolongado sin óxido, lo que coincide con la vida útil de 25 años de los módulos solares. Múltiples conjuntos de base en U + pie en L sostienen el riel principal a intervalos, distribuyendo uniformemente la carga del viento y la nieve a las nervaduras del techo sin que la tensión local rompa la lámina de metal. Los espacios de montaje reservados permiten la expansión y contracción térmica, lo que garantiza un rendimiento mecánico estable en zonas de tifones y nieve intensa.
Preguntas frecuentes:
P1: ¿Para qué tipo de techo es adecuado este sistema de montaje solar?
A1: Este bastidor está diseñado para techos de metal corrugado trapezoidal, techos de hojalata con juntas no alzadas, ampliamente utilizados en techos de fábricas, almacenes, parques logísticos y supermercados. Se adapta a láminas metálicas trapezoidales 840/900/760/820.
P2: ¿Cómo funciona el soporte de pie L con el mini riel base U?
A2: El pie en L actúa como un conector ajustable entre el riel base en U y el riel largo principal. Admite ajuste horizontal y vertical para equilibrar la superficie irregular del techo y los errores dimensionales de las láminas, separando la base fija del techo y el riel de soporte fotovoltaico para amortiguar la tensión estructural.
P3: ¿Este soporte solar causará goteras en el techo?
R3: El sistema adopta un diseño dual a prueba de agua: junta de EPDM de longitud completa debajo del riel de base en U + perforación solo de nervaduras sin perforar los canales de agua. El tornillo autorroscante penetra la almohadilla de goma para sellar los orificios, lo que reduce en gran medida los riesgos de fugas de agua.
P4: ¿De qué material están hechos sus componentes de montaje solar?
A4: Los rieles y soportes estructurales son de aluminio anodizado 6063-T5; todos los sujetadores y abrazaderas son de acero inoxidable SUS304; La almohadilla impermeable es de caucho EPDM resistente a la intemperie y tiene una vida útil de 25 años en exteriores.
P5: ¿Es fácil instalar este bastidor solar con base en U en un techo alto de metal?
A5: Todas las piezas modulares livianas son fáciles de transportar en el techo. Pasos de instalación estándar: fije el riel base en U → instale el soporte de pie en L → coloque el riel principal → bloquee los paneles solares con abrazaderas, un solo instalador puede terminar la construcción de forma independiente.
P6: ¿Este soporte solar reduce la carga sobre el techo de metal?
R6: Los rieles de base en U solo están dispuestos en los puntos de las nervaduras que soportan tensiones, las cargas de los paneles solares se distribuyen uniformemente en varias nervaduras del techo, lo que reduce la presión local sobre el techo de metal delgado, la mayoría de los almacenes antiguos no necesitan refuerzo adicional en el techo.
