Los desarrolladores solares a gran escala y los EPC se enfrentan a un acto de equilibrio implacable. Debe sopesar constantemente el mayor CAPEX inicial de los sistemas de seguimiento frente a la estricta necesidad de maximizar el rendimiento energético. Si bien las arquitecturas independientes de un solo eje han dominado durante mucho tiempo el panorama de los servicios públicos, la reciente inflación de los componentes y las complejidades operativas han obligado a un giro estratégico. Ahora estamos viendo un cambio masivo en la industria hacia diseños optimizados mecánicamente.
Un de doble fila sistema de seguimiento solar ofrece una reducción mensurable en el costo nivelado de energía (LCOE) para topografías relativamente planas. Lo logra reduciendo drásticamente los puntos de falla eléctrica sin sacrificar el aumento de rendimiento del 15 al 25 % típico de las instalaciones de seguimiento activo. En esta guía, aprenderá los principios mecánicos exactos detrás de los varillajes de doble hilera. Exploraremos las métricas de idoneidad del sitio, desglosaremos los marcos de adquisiciones y compararemos esta configuración directamente con alternativas de inclinación fija y filas independientes.
Complejidad eléctrica reducida a la mitad: vincular dos filas a un solo motor de giro reduce las unidades de control y los motores hasta en un 50 %, lo que reduce directamente las tasas de falla.
Parámetros estrictos del sitio: la máxima rentabilidad se logra en sitios con tolerancias de pendiente NS por debajo del 10% al 15%; Los terrenos muy ondulados aún pueden requerir diseños de hileras independientes.
Reducción de costos de operación y mantenimiento: menos componentes activos y un consumo de energía diario ultrabajo (a menudo <0,1 kWh/día) impulsan la viabilidad financiera a largo plazo.
Compatibilidad con formato grande: Los sistemas de varillaje mecánicos modernos están diseñados específicamente para soportar cargas de viento fuertes para módulos bifaciales ultragrandes (210 mm/600 W+).
Los ingenieros buscan constantemente formas de hacer más con menos piezas móviles. Durante años, el estándar de la industria implicaba alimentar cada fila de paneles solares de forma independiente. Cada fila tenía su propio motor, su propia batería de respaldo y su propio nodo de comunicación. Si bien esto ofrecía la máxima flexibilidad en terrenos irregulares, también multiplicaba la cantidad de posibles puntos de falla en un sitio enorme.

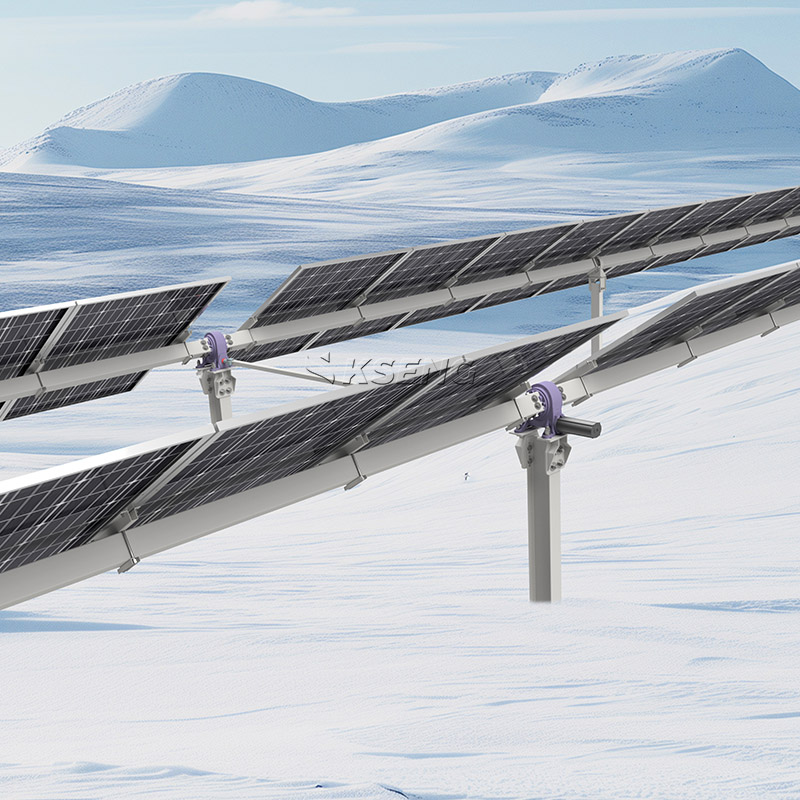

La arquitectura de enlace de doble fila cambia este enfoque. Se basa en una simplificación mecánica fundamental. En lugar de componentes eléctricos duplicados, utiliza un único motor de giro de alta potencia. Este motor central se conecta a filas adyacentes mediante enlaces mecánicos robustos. Los fabricantes suelen utilizar ejes estriados y juntas cardán para este fin. Las juntas cardán son especialmente valiosas. Actúan como juntas universales, lo que permite una ligera articulación para que las filas vinculadas puedan manejar variaciones menores del terreno sin atascarse.
Unir dos enormes filas de paneles solares hace más que simplemente compartir un motor. Altera fundamentalmente la dinámica estructural de la matriz. La arquitectura vinculada comparte activamente las cargas de viento y las tensiones estructurales en una huella física mucho mayor. Esta base más amplia mejora la frecuencia de vibración natural de todo el conjunto. En consecuencia, el sistema resiste mucho mejor que una fila independiente el galope y la resonancia inducida por el viento. Cuando ráfagas repentinas golpean el lugar, los rígidos varillajes de acero distribuyen las fuerzas de torsión de forma segura hacia los cimientos.
Gestionar el sombreado de una fila a otra es un desafío crítico durante las primeras horas de la mañana y las últimas horas de la tarde. Una configuración tradicional corre el riesgo de dar sombra a los paneles adyacentes si un motor va ligeramente por detrás de los demás. Sin embargo, un sistema de seguimiento solar de un eje que utiliza enlaces de doble fila resuelve este problema de forma orgánica. Debido a que las filas están físicamente unidas, mantienen un movimiento perfectamente sincronizado. Prácticamente eliminan el riesgo de sombreado accidental de una fila a otra. Cuando es impulsada por algoritmos de seguimiento unificados impulsados por IA, esta sincronización rígida garantiza una captura óptima de la luz solar durante las horas de luz solar de ángulo bajo.
Pasar de filas independientes a una arquitectura vinculada requiere una mirada de cerca al libro mayor del proyecto. Los beneficios financieros de las configuraciones de doble fila aparecen tanto en la fase de adquisición inicial como mucho después de la puesta en servicio. Al reemplazar la electrónica con acero estructural, los EPC alteran drásticamente el perfil de flujo de efectivo de los desarrollos a escala de servicios públicos.
Los ahorros en costos de hardware representan el beneficio más inmediato. Cuando vincula filas, intercambia efectivamente motores duplicados, baterías de respaldo y controladores localizados por ejes mecánicos de acero. El acero es intrínsecamente más barato y menos sujeto a la volatilidad de la cadena de suministro de semiconductores que los microchips y las placas de circuito. Esta compensación directa reduce la factura inicial de materiales. Compras la mitad de los motores, la mitad de los nodos de comunicación y la mitad de las fuentes de alimentación localizadas.
El impacto a largo plazo en el libro mayor de Operaciones y Mantenimiento (O&M) es profundo. Considere la realidad de un técnico de campo. La resolución de problemas de un motor y un nodo de comunicación por cada aproximadamente 240 paneles es muy eficiente. En un sistema de hileras independientes, ese mismo técnico debe inspeccionar los nodos por cada 120 paneles. Menos nodos electrónicos significan menos viajes de camiones, menos actualizaciones de firmware y menos piezas de repuesto que se pudren en un almacén. Además, los motores de varillaje modernos son muy eficientes. A menudo cuentan con un consumo de energía diario ultrabajo, a veces consumiendo menos de 0,1 kWh por día.
Los escépticos a menudo se preguntan si los vínculos mecánicos restringen el movimiento. No es así. Los sistemas de doble fila proporcionan exactamente el mismo rango de seguimiento que las arquitecturas de seguimiento independientes premium. Aún obtienes el rango de movimiento estándar de ±60°. Aún así se logra la precisión de seguimiento crítica de ±1°. Debido a que las métricas de rendimiento siguen siendo idénticas a las de las filas independientes, los sistemas de doble fila garantizan la generación de ingresos esperada modelada durante la fase de financiación inicial.
Al seleccionar un seguidor solar de un solo eje para un proyecto importante, los ingenieros deben mirar más allá de las afirmaciones de marketing. Necesita un marco de evaluación riguroso. Recomendamos encarecidamente utilizar el desglose de especificaciones de cuatro pilares estándar de la industria para evaluar cualquier sistema de varillaje mecánico.
Debe evaluar la sección transversal de la viga principal y su rigidez general. La industria solar está avanzando rápidamente hacia módulos bifaciales ultragrandes. Estos paneles de 210 mm y 600 W+ son pesados y a menudo superan los 2,5 metros de longitud. El sistema debe acomodar estos enormes paneles sin sufrir una deflexión excesiva bajo carga. Solicite a su proveedor datos específicos del túnel de viento que confirmen la rigidez estructural de los módulos de gran formato.
Mire más allá del temporizador básico de seguimiento solar. Los proyectos modernos requieren sistemas de control de IA de circuito cerrado. Estos sistemas deberían priorizar algoritmos astronómicos avanzados y al mismo tiempo incluir anulaciones meteorológicas activas. Además, evalúe la confiabilidad del protocolo de comunicación. Los sistemas cableados son estables pero costosos de zanjar. Busque redes de malla descentralizadas que utilicen protocolos como Zigbee, LoRa o RS485. Esto garantiza que el sistema aún se comunique incluso si un nodo local se desconecta.
Examine de cerca las métricas de almacenamiento del viento. El clima extremo es la mayor amenaza para un activo solar. Un viable a escala comercial seguidor solar debe garantizar un tiempo de almacenamiento plano de emergencia de menos de 6 a 8 minutos. El sistema debe iniciar esta secuencia de almacenamiento rápido en el momento en que los anemómetros locales detecten velocidades del viento superiores a 18 m/s. Verifique que el sistema tenga suficiente energía de respaldo para ejecutar este movimiento durante un corte de red.
Verifique los rangos de temperatura de funcionamiento. Un sistema de suministro estándar debería funcionar perfectamente entre -30°C y +60°C. Además, verifique las clasificaciones de protección de ingreso (IP) de las carcasas del motor reducido. Dado que hay menos motores en una configuración de dos filas, los que tiene deben estar sellados herméticamente contra el polvo, la arena y la lluvia torrencial.
Los enlaces de dos hileras son excepcionales, pero no mágicos. Se enfrentan a estrictas limitaciones físicas. Antes de comprometerse con una arquitectura vinculada, debe evaluar minuciosamente las condiciones del mundo real de su sitio designado.
Los enlaces mecánicos requieren una alineación precisa en largas distancias. Los sitios con fuertes ondulaciones norte-sur o cambios extremos de pendiente de este a oeste causarán graves problemas. Si la pendiente excede una pendiente del 15%, los varillajes rígidos de acero se atascarán, provocando un desgaste prematuro del motor. El terreno muy ondulado aumenta drásticamente el riesgo de retrasos en la instalación. Para colinas muy onduladas, las hileras independientes siguen siendo la opción más segura.
Considere la realidad del despliegue sobre el terreno. Si bien reducir a la mitad el cableado eléctrico ahorra tiempo, el ensamblaje mecánico requiere una precisión rigurosa en el hincado de pilotes. Los EPC deben tener en cuenta una nivelación estructural precisa. Si los pilotes hincados están separados sólo unos pocos centímetros, conectar el eje impulsor rígido entre dos filas se convierte en una lucha ardua y que requiere mucha mano de obra. Los topógrafos y operadores de hincado de pilotes deben mantener tolerancias increíblemente estrictas para garantizar que las juntas mecánicas se asienten correctamente.
Integrar el tipo de base correcto es fundamental para mantener la integridad del vínculo durante un ciclo de vida de los activos de 25 años. El movimiento del suelo destruirá un enlace mecánico. En áreas propensas a fuertes heladas o suelos arenosos sueltos, los pilotes H hincados estándar pueden no ser suficientes. Es posible que deba especificar tornillos de tierra o cimientos de hormigón para evitar un asentamiento desigual. Si una fila se asienta más que su pareja vinculada, el par resultante desgarrará las juntas cardán.
La elección de la estructura de montaje adecuada determina el corazón financiero de su parque solar. Para simplificar la decisión, debemos evaluar cómo se comparan los sistemas de dos filas con las otras dos metodologías dominantes: sistemas de inclinación fija y seguidores de filas independientes.
Los sistemas de inclinación fija son los más sencillos. No involucran piezas móviles, lo que resulta en un mantenimiento casi nulo. Son prácticamente indestructibles con vientos fuertes. Sin embargo, el rendimiento de esta seguridad tiene un costo enorme. Los sistemas fijos suelen sufrir una pérdida de rendimiento del 15 al 25 % en comparación con los sistemas de seguimiento. Además, presentan un perfil de producción al mediodía muy concentrado. En los mercados energéticos modernos dominados por la fijación de precios por tiempo de uso (TOU), el pico de demanda de energía suele ocurrir al final de la tarde. Los rastreadores captan este lucrativo sol de la tarde, mientras que los sistemas fijos lo pasan por alto por completo. Esto hace que los sistemas de inclinación fija sean muy poco competitivos en regiones con precios de energía variables.
La línea divisoria entre seguidores independientes y de doble fila es sencilla: la topografía. Los seguidores de hileras independientes cuentan con un motor dedicado por hilera. Esto les permite avanzar sin problemas sobre terrenos montañosos y complejos sin atascarse. Si su sitio parece una montaña rusa, elija filas independientes. Sin embargo, si su terreno es plano a moderado, las filas independientes representan CAPEX desperdiciado. Para sitios planos, elegir un enlace de doble fila es la directriz financiera definitiva. Elimina costos de hardware redundantes y reduce drásticamente los gastos generales de operación y mantenimiento.
Para proporcionar una claridad clara, revise la siguiente comparación funcional de las tres arquitecturas principales:
| Rastreador de fila independiente | con matriz de inclinación fija | métrica | Rastreador de enlace de fila doble |
|---|---|---|---|
| Aumento del rendimiento energético | Línea de base (0%) | + 15% a 25% | + 15% a 25% |
| Tolerancia del terreno | Muy alto (todas las pendientes) | Alto (colinas complejas) | Moderado (pendiente <15%) |
| Complejidad Eléctrica | Cero | Alto (1 motor por fila) | Bajo (1 motor por 2 filas) |
| Perfil de CAPEX | Más bajo | más alto | Moderado |
| Mejor caso de uso | Clima extremo, tierra barata | Topografía muy ondulada | Topografía plana, centrada en el presupuesto. |
El seguimiento del enlace de doble fila no es una solución mágica universal para todos los parques solares. Es una solución de ingeniería altamente optimizada y de alto retorno de la inversión diseñada para perfiles geográficos específicos. Al compartir un único motor de giro en dos filas distintas, se eliminan cantidades masivas de componentes electrónicos redundantes. Esta simplificación mecánica naturalmente reduce tanto su gasto de capital inicial como sus costos de mantenimiento a largo plazo.
Al planificar su próxima implementación a escala de servicios públicos, sus próximos pasos deben estar basados en datos. Primero, realice un análisis riguroso de la pendiente del terreno para garantizar que su sitio se encuentre dentro de la tolerancia de pendiente NS requerida del 10 al 15 %. A continuación, contacte con el fabricante de su seguidor de energía solar para solicitar datos de prueba específicos del túnel de viento que verifiquen la compatibilidad del módulo de gran formato. Finalmente, exija un modelado LCOE personalizado que contraste los enlaces de doble fila directamente con arquitecturas independientes para sus coordenadas geográficas específicas. Evaluando las realidades estructurales junto con los datos financieros, garantizará la máxima rentabilidad de su activo.
R: La máxima rentabilidad requiere un terreno relativamente plano. Normalmente, los seguidores de dos hileras se adaptan a una tolerancia de pendiente norte-sur del 10 % al 15 %. El límite exacto depende en gran medida de la junta cardán específica del fabricante o del diseño del varillaje mecánico. Los sitios más empinados generalmente requieren una transición a arquitecturas de filas independientes para evitar la vinculación.
R: Sí. Los diseños de varillaje modernos se construyen específicamente para módulos bifaciales pesados. Mantienen una gran distancia al suelo, que a menudo supera los 500 mm. Además, los ingenieros diseñan cuidadosamente los tubos de torsión primarios y los enlaces mecánicos para minimizar las sombras estructurales. Este diseño maximiza la captura de luz de albedo crítica en la parte posterior de los paneles.
R: Los sistemas de enlace a escala de servicios públicos incorporan mecanismos de seguridad localizados. Utilizan cadenas de respaldo autoalimentadas o baterías de respaldo dedicadas y selladas contra la intemperie en el nodo del motor. Esta energía localizada garantiza que el conjunto pueda ejecutar de forma independiente un comando de almacenamiento plano de emergencia en cuestión de minutos durante condiciones climáticas adversas, incluso si la red eléctrica principal se desconecta.
