KST-1P
Kseng
Diseñado para proyectos solares de más de 1 MW, EPC y desarrolladores solares. El KST-1P combina seguimiento de un solo eje 1P, diseño estructural específico del sitio y control inteligente para aplicaciones fotovoltaicas a escala de servicios públicos.

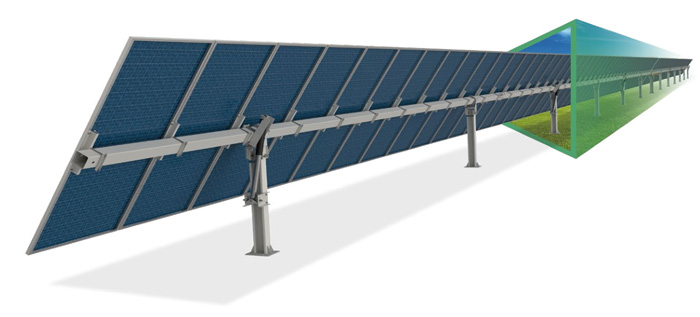

El KST-1P es un sistema de seguimiento solar horizontal de un solo eje 1P diseñado para proyectos fotovoltaicos a escala de servicios públicos . Es adecuado para desarrolladores solares, contratistas EPC, IPP y equipos de adquisiciones que trabajan en instalaciones fotovoltaicas a gran escala.
El sistema combina un mecanismo de giro, un control de seguimiento inteligente y una estructura de acero robusta para respaldar un funcionamiento confiable a largo plazo. Con opciones de cimentación flexibles y adaptabilidad al terreno, el KST-1P se puede diseñar de acuerdo con las condiciones del sitio específicas del proyecto.
Aspectos destacados clave
Configuración de un solo eje horizontal 1P
Precisión de seguimiento ≤ ±1°
Hasta 54 kWp por fila*
Múltiples opciones de base
Adaptabilidad de pendientes norte-sur hasta un 20%*
Vida útil de diseño de 20 a 25 años
El KST-1P está diseñado para los requisitos estructurales, ambientales y operativos de proyectos fotovoltaicos a gran escala.
Su eje principal, sus columnas estructurales y sus componentes de acero protegidos contra la corrosión están diseñados para proporcionar la rigidez y durabilidad necesarias para un funcionamiento prolongado en exteriores. El mecanismo de giro y el sistema de control inteligente respaldan el seguimiento solar preciso, mientras que el posicionamiento astronómico y el control de circuito cerrado ayudan a mantener la alineación del seguidor durante todo el día.
El sistema se puede adaptar a diferentes condiciones del terreno y de los cimientos. Se pueden considerar cimientos de concreto, pilotes de acero y pilotes de PHC según los requisitos geotécnicos y del sitio, mientras que se pueden soportar pendientes norte-sur de hasta el 20% según el diseño del proyecto.
Para los contratistas, desarrolladores y equipos de adquisiciones de EPC, el KST-1P proporciona una solución de seguimiento escalable respaldada por ingeniería estructural específica del proyecto, opciones de cimientos flexibles y soporte técnico a largo plazo..
El diseño estructural final y la configuración del sistema están sujetos a la ubicación del proyecto, las cargas ambientales, las especificaciones del módulo fotovoltaico y las normas locales aplicables.
| Especificación | de parámetros |
|---|---|
| Modelo | KST-1P |
| Tipo de sistema | Sistema de seguimiento horizontal de un solo eje 1P |
| Sistema de accionamiento | Unidad de giro |
| Rango de seguimiento | Hasta ±60° (Personalizado según proyecto) |
| Precisión de seguimiento | ≤ ±1° |
| Capacidad máxima por fila | Hasta 54 kWp* |
| Módulos fotovoltaicos por fila | Hasta 90 módulos (1P × 90)* |
| Adaptabilidad del terreno | Hasta 20% de pendiente Norte-Sur* |
| Opciones de fundación | Cimentación de hormigón / Pila de acero / Pila PHC |
| Sistema de control | MCU |
| Algoritmo de seguimiento | Algoritmo astronómico + control de circuito cerrado |
| Comunicación | RS485 Alámbrico / Inalámbrico Zigbee |
| Fuente de alimentación | Alimentación por CA / CC autoalimentada de 24 V |
| Material | Acero HDG / Acero recubierto de Al-Mg-Zn / Acero al carbono |
| Carga de nieve | 1,4 kN/m²* |
| Carga de viento | Diseño estructural específico del proyecto* |
| Garantía | 10 años* |
| Diseño de vida | 20–25 años* |
Diseñado para aplicaciones fotovoltaicas a gran escala y módulos fotovoltaicos de alta potencia.
El posicionamiento astronómico y el control de circuito cerrado respaldan un seguimiento diario preciso.
Diseñado para diferentes condiciones de terreno, con adaptabilidad de pendiente Norte-Sur de hasta un 20% dependiendo del diseño del proyecto.
Soporta cimientos de concreto, pilotes de acero y pilotes de PHC según las condiciones del sitio.
Un diseño estructural modular respalda el transporte, el montaje y la instalación en campo eficientes.
La configuración del rastreador, las cargas estructurales, el diseño y la disposición de los cimientos se pueden diseñar de acuerdo con las condiciones del proyecto.

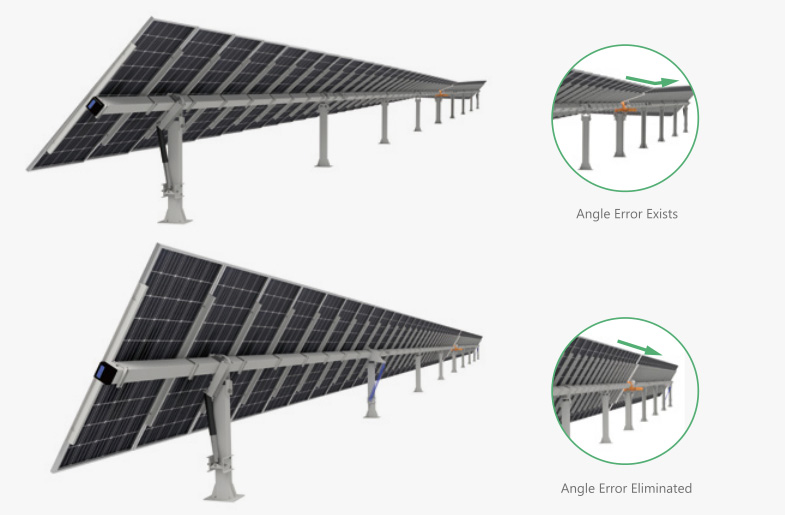

El KST-1P combina posicionamiento astronómico con control de circuito cerrado para mantener un posicionamiento preciso del rastreador durante todo el día.
Calcula la posición del sol en función de la ubicación geográfica, fecha y hora del proyecto.
La retroalimentación del sensor se puede utilizar para detectar desviaciones y ajustar la posición del rastreador.
La precisión del seguimiento puede alcanzar ≤ ±1° , sujeta a la configuración del sistema y las condiciones de funcionamiento.
La lógica de retroceso ayuda a reducir el sombreado de fila a fila durante ángulos solares bajos y se puede configurar de acuerdo con el diseño del proyecto y las condiciones del sitio.
Las opciones de comunicación RS485 cableada o inalámbrica admiten el monitoreo y control del sistema.

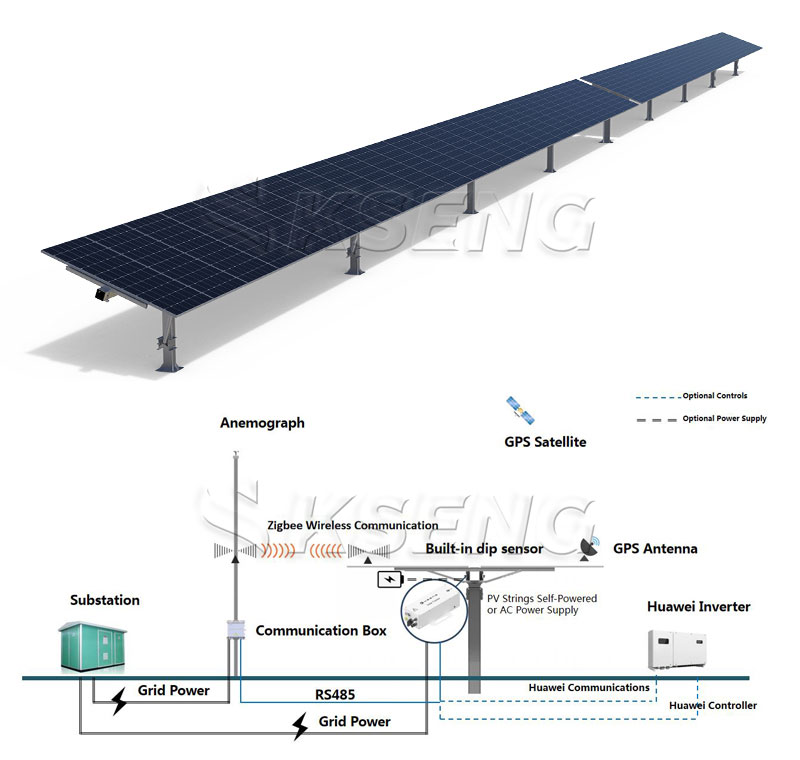

Arquitectura de comunicación y control del sistema
El KST-1P integra control de seguimiento inteligente, posicionamiento GPS, comunicación por cable o inalámbrica y opciones flexibles de suministro de energía para aplicaciones fotovoltaicas a escala de servicios públicos.
El KST-1P está diseñado para los requisitos estructurales y ambientales de proyectos fotovoltaicos a escala de servicios públicos.

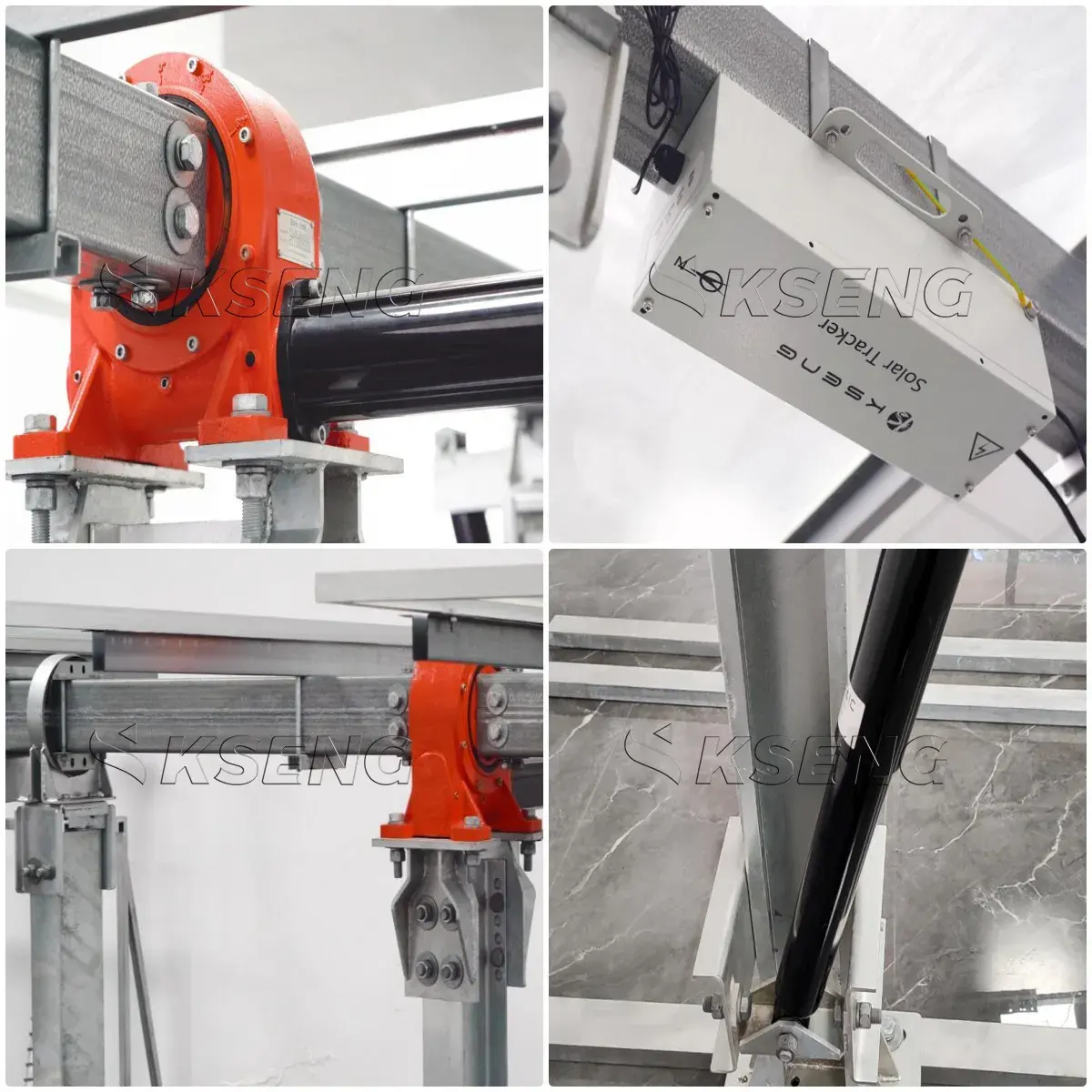

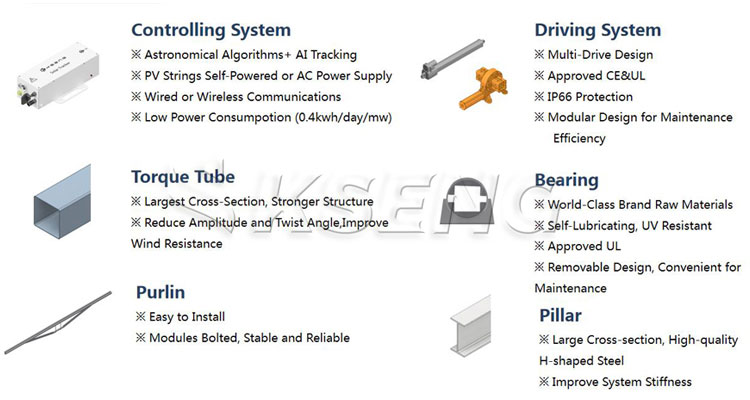

El KST-1P utiliza un diseño estructural modular con tubos de torsión, componentes de accionamiento, cojinetes, correas y pilares de soporte optimizados para proporcionar estabilidad estructural y facilitar la instalación y el mantenimiento.
Un mecanismo de giro compacto proporciona un movimiento de rotación controlado y un par de retención para la estructura del seguidor.
El eje principal, las columnas y los componentes estructurales se diseñan de acuerdo con los requisitos mecánicos y ambientales específicos del proyecto.
Las cargas estructurales se evalúan de acuerdo con la ubicación del proyecto, las normas aplicables y las condiciones del sitio.
La configuración estructural está diseñada para gestionar el movimiento mecánico y las cargas dinámicas durante la operación.
El diseño estructural final está sujeto a la ingeniería específica del proyecto y a las normas locales aplicables.

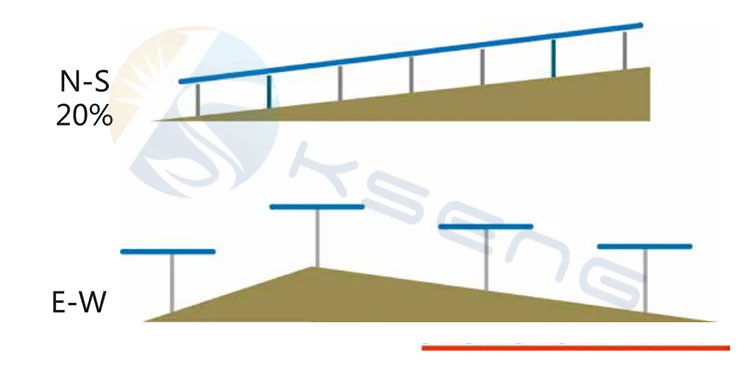

Los proyectos solares a gran escala a menudo implican terreno irregular, variaciones de pendiente y diferentes condiciones de cimentación. El KST-1P está diseñado para brindar flexibilidad de diseño para sitios de proyectos desafiantes.
Soporta pendientes Norte-Sur de hasta el 20%, sujeto a ingeniería específica del proyecto.
La configuración del rastreador puede adaptarse a diferentes condiciones del terreno de este a oeste a través de un diseño estructural y un diseño específico del proyecto.
Se pueden considerar cimientos de concreto, pilotes de acero y pilotes PHC de acuerdo con las condiciones del suelo y los requisitos del proyecto.
La configuración de las hileras de seguidores, el diseño de los cimientos y los parámetros estructurales se optimizan de acuerdo con las condiciones geotécnicas, ambientales y del terreno del proyecto.
El KST-1P utiliza materiales estructurales resistentes a la corrosión seleccionados para aplicaciones fotovoltaicas en exteriores a largo plazo.
Acero galvanizado en caliente (HDG)
Acero recubierto de Al-Mg-Zn
Componentes estructurales de acero al carbono
Protección contra la corrosión para exposición al aire libre a largo plazo
La selección de materiales y la protección contra la corrosión se pueden adaptar a la ubicación del proyecto y a las condiciones ambientales.
El KST-1P está diseñado para admitir módulos fotovoltaicos de gran formato y alta potencia comúnmente utilizados en proyectos solares a escala de servicios públicos.
Compatible con los principales módulos fotovoltaicos de gran formato, incluida la tecnología de celda de 210 mm y los módulos fotovoltaicos de clase 600 W y de mayor potencia, sujeto al diseño del proyecto.
Admite hasta 90 módulos por fila en una configuración 1P, según las dimensiones del módulo y el diseño estructural.
La capacidad máxima de hilera puede alcanzar aproximadamente 54 kWp según una configuración de módulo de 600 W.

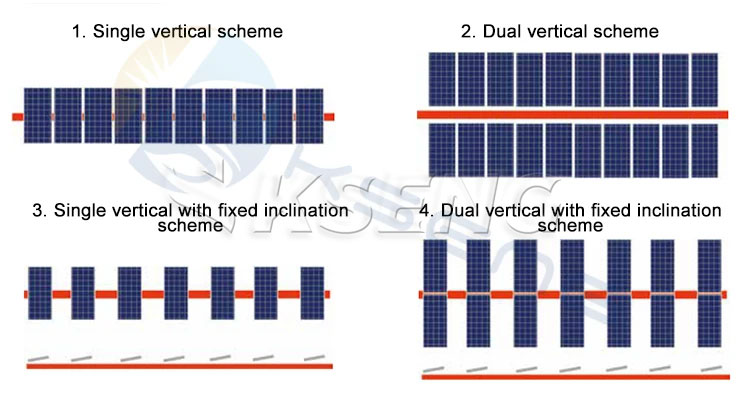

El KST-1P admite diferentes configuraciones de módulos fotovoltaicos según las dimensiones del módulo, la disposición de las filas y los requisitos estructurales específicos del proyecto.
La configuración final del módulo está sujeta a las dimensiones, el peso, las cargas de viento y nieve, la configuración de las filas y la ingeniería estructural específica del sitio.

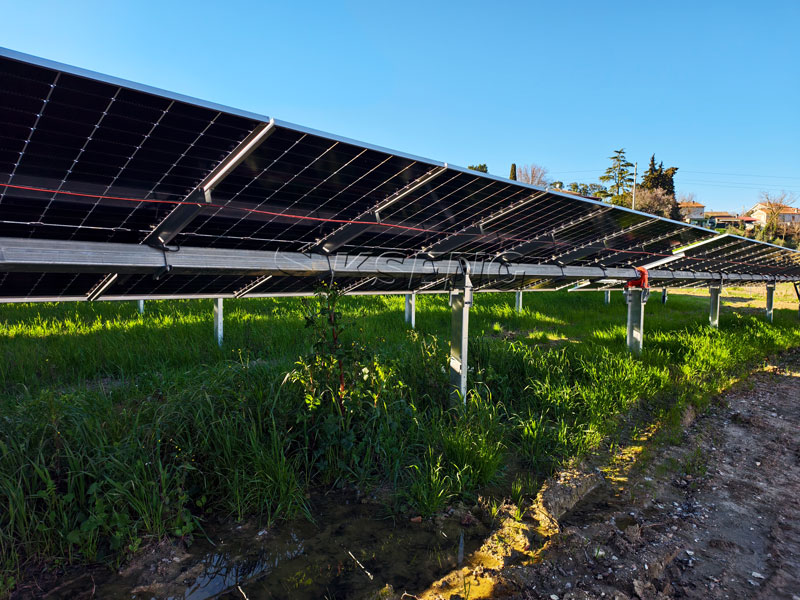

El KST-1P se ha implementado en un proyecto de seguidor solar de un solo eje de 11 MW en Italia , demostrando su aplicación en un proyecto solar europeo real a escala de servicios públicos.
Ubicación: Italia
Capacidad del proyecto: 11MW
Modelo de seguidor: KST-1P
Sistema: Seguidor horizontal de un solo eje 1P
Aplicación fotovoltaica a escala de servicios públicos
Sistema de seguimiento de un solo eje KST-1P
Compatibilidad con módulos fotovoltaicos de alta potencia
Adaptabilidad del terreno para sitios desafiantes
Seguimiento y monitoreo inteligente
Diseñado para la operación de proyectos a largo plazo
Los proyectos solares europeos a menudo requieren una cuidadosa consideración de las cargas estructurales, el terreno, la configuración del módulo, las condiciones de instalación y los requisitos locales.
Nuestro proyecto en Italia proporciona una referencia del mundo real para EPC, desarrolladores y equipos de adquisiciones que evalúan soluciones de seguimiento de un solo eje para parques solares europeos.
CTA: Vea el estudio de caso del proyecto Italia
El KST-1P integra funciones inteligentes de control y protección para respaldar un funcionamiento confiable a largo plazo.
Ayuda a reducir el sombreado de fila a fila durante los ángulos solares bajos.
Las opciones de comunicación inalámbrica y RS485 admiten monitoreo y control remotos.
Las funciones de diagnóstico y monitoreo del sistema ayudan a identificar problemas operativos y respaldan el mantenimiento.
El rastreador puede regresar automáticamente a una posición nocturna predefinida según la estrategia de control.
El KST-1P está diseñado para ayudar a que los proyectos solares a escala de servicios públicos equilibren el rendimiento energético, los requisitos estructurales, la eficiencia de la instalación y los costos operativos a largo plazo.
El seguimiento de un solo eje puede aumentar la captura de energía solar en comparación con los sistemas de inclinación fija. Las ganancias reales dependen de la ubicación del sitio, el clima, la configuración del rastreador, el espacio entre filas y el diseño del proyecto.
La estructura modular permite agilizar el transporte, el montaje y la instalación.
El tipo de cimentación y la configuración estructural se pueden seleccionar según las condiciones del suelo y los requisitos del proyecto.
Los materiales estructurales duraderos, el control inteligente y la comunicación remota respaldan la operación y el mantenimiento del sistema a largo plazo.
El rendimiento energético y el análisis financiero específicos del proyecto deben evaluarse en función de las condiciones reales del sitio.
Cada proyecto solar a gran escala tiene diferentes condiciones de terreno, viento, nieve, suelo y módulo. Por lo tanto, las configuraciones del seguidor KST-1P se pueden diseñar de acuerdo con los requisitos específicos del proyecto.
Ubicación del proyecto
Cargas de viento y nieve.
Terreno y pendiente
Condiciones del suelo y cimientos.
Dimensiones y peso del módulo fotovoltaico
Configuración de la fila del rastreador
Requisitos eléctricos y de comunicación.
Normas y regulaciones locales aplicables
Comparta la ubicación de su proyecto, la capacidad, la información del módulo y los requisitos preliminares del sitio con nuestro equipo.
Nuestros ingenieros pueden evaluar las condiciones del proyecto y recomendar una configuración KST-1P adecuada.
CTA: Enviar requisitos del proyecto
Kseng mantiene procesos de gestión de calidad y cumplimiento de productos para sus soluciones de seguimiento y montaje solar.
La página del producto KST-1P actualmente enumera:
TUV
CE
Norma ISO 9001
Se pueden revisar la documentación adicional específica del proyecto y los requisitos de cumplimiento según el mercado objetivo, la ubicación del proyecto y los estándares aplicables.
¿Necesita certificación o documentos de cumplimiento para su proyecto?
Póngase en contacto con nuestro equipo para analizar los requisitos de su proyecto.
Kseng fabrica sistemas de seguimiento y montaje solar y respalda los requisitos técnicos y comerciales a nivel de proyecto.
Nuestras soluciones de seguimiento están diseñadas para proyectos fotovoltaicos a gran escala y se han implementado en mercados internacionales.
Nuestro equipo puede respaldar la configuración del rastreador, los requisitos estructurales, las consideraciones de cimentación y la documentación técnica específica del proyecto.
Apoyamos las adquisiciones a granel para contratistas, desarrolladores, distribuidores y propietarios de proyectos solares de EPC.
El KST-1P está respaldado por una garantía de 10 años, sujeta a los términos de garantía aplicables.
Nuestra cartera de proyectos europeos incluye instalaciones de seguidores solares a escala comercial en mercados como Italia.
Preguntas frecuentes
Sí. El KST-1P está diseñado para aplicaciones fotovoltaicas a gran escala y se puede configurar para proyectos a escala de servicios públicos. La configuración final del sistema depende de la capacidad del proyecto, la selección del módulo, el terreno y los requisitos estructurales.
1P significa que los módulos fotovoltaicos están instalados en una configuración de un solo retrato en la fila del seguidor. La configuración se utiliza comúnmente para proyectos solares a gran escala.
El rango de seguimiento estándar es de ±45° a ±60°, según la configuración del proyecto.
La precisión de seguimiento especificada puede alcanzar ≤ ±1°, sujeta a la configuración del sistema y las condiciones de funcionamiento.
Sí. El sistema puede adaptarse a pendientes norte-sur de hasta el 20 %, sujeto a la ingeniería específica del proyecto. Las condiciones del terreno de este a oeste también se pueden evaluar durante el diseño del proyecto.
El KST-1P se puede diseñar con cimientos de concreto, pilotes de acero o pilotes PHC según las condiciones del suelo y los requisitos del proyecto.
El sistema está diseñado para admitir módulos fotovoltaicos convencionales de gran formato y alta potencia. La compatibilidad debe confirmarse utilizando las dimensiones, el peso y los requisitos de montaje reales del módulo.
El sistema utiliza una arquitectura de control basada en MCU con posicionamiento astronómico y control de circuito cerrado. Las opciones de comunicación incluyen comunicación RS485 por cable e inalámbrica.
El rastreador se puede configurar para alimentación de CA o funcionamiento autoalimentado de 24 V CC, según los requisitos del proyecto.
El KST-1P está diseñado para una vida útil de 20 a 25 años, sujeto a las condiciones del proyecto, la calidad de la instalación y el mantenimiento.
El producto figura con una garantía de 10 años, sujeta a los términos de garantía aplicables.
Sí. Proporcione la capacidad, ubicación, información del módulo y requisitos técnicos preliminares de su proyecto. Nuestro equipo puede revisar el proyecto y proporcionar una configuración y cotización del rastreador adecuadas.
