Los techos planos ofrecen una flexibilidad única para paneles solares comerciales y residenciales. Sin embargo, elegir la orientación correcta del panel altera fundamentalmente la economía del proyecto, la carga estructural y el rendimiento energético a largo plazo. No se pueden simplemente dejar caer paneles sobre una superficie plana sin una estrategia estructural y geográfica deliberada.
Los modelos solares tradicionales a menudo utilizan paneles orientados al sur. Los instaladores utilizan este enfoque para capturar la máxima eficiencia por panel. Hoy en día, se está produciendo un cambio visible en la industria. Las configuraciones Este-Oeste, o de doble inclinación, dominan cada vez más las instalaciones modernas. Resuelven restricciones de espacio críticas y gestionan eficazmente las fuertes limitaciones del viento.
Este artículo proporciona un marco integral de evaluación de la etapa de decisión para propietarios de edificios y administradores de instalaciones. Le guiaremos sobre cómo comparar estrategias de orientación directamente. Aprenderá a navegar por límites de peso complicados y seleccionar el hardware de montaje óptimo para su perfil de consumo de energía específico.
Densidad del sistema versus rendimiento máximo: los paneles orientados al sur generan rendimientos máximos individuales más altos, pero las configuraciones Este-Oeste permiten hasta un 30% más de paneles en la misma huella del techo al eliminar los espacios de sombreado entre hileras.
Aerodinámica y peso: La estructura de 'carpa' de los conjuntos Este-Oeste minimiza el levantamiento del viento, lo que permite de manera segura un sistema de montaje en techo plano no penetrante con un peso de lastre significativamente menor.
Economía del tiempo de uso (TOU): los conjuntos Este-Oeste producen una curva de generación de energía más plana y amplia, que coincide estrechamente con los picos de consumo matutinos y vespertinos y maximiza el retorno de la inversión bajo las tarifas de servicios públicos TOU.
Selección de hardware: la orientación dicta la arquitectura de montaje; Ambas configuraciones requieren topologías de inversor específicas (por ejemplo, MPPT duales) y evaluaciones estructurales localizadas.
Los paneles orientados al sur representan la base central de la industria solar. Generan el mayor volumen de energía absoluto por vatio instalado. Cuando apuntas los paneles hacia el sur, interceptan directamente el intenso sol del mediodía. Esto crea un aumento masivo en la producción de energía durante las horas pico de luz diurna. Si su objetivo principal consiste en extraer la máxima potencia absoluta de cada panel que compre, una orientación tradicional orientada al sur sigue siendo el estándar de oro.
Sin embargo, este alto rendimiento por panel viene con estrictas limitaciones geométricas. Debemos abordar los requisitos de espacio entre filas. Durante los meses de invierno, el sol se encuentra mucho más bajo en el cielo. Los ángulos de sol más bajos proyectan sombras dramáticamente más largas sobre la superficie del techo. Si coloca filas de paneles solares inclinados demasiado juntos, la primera fila proyectará una sombra directamente sobre la parte inferior de la fila detrás de ella. Incluso una pequeña sombra puede activar diodos de derivación, reduciendo drásticamente la producción de energía de toda la cuerda. Los instaladores deben espaciar las filas para evitar esta autosombra. Este espacio muerto obligatorio reduce en gran medida la cantidad total de paneles que puede colocar en su techo.

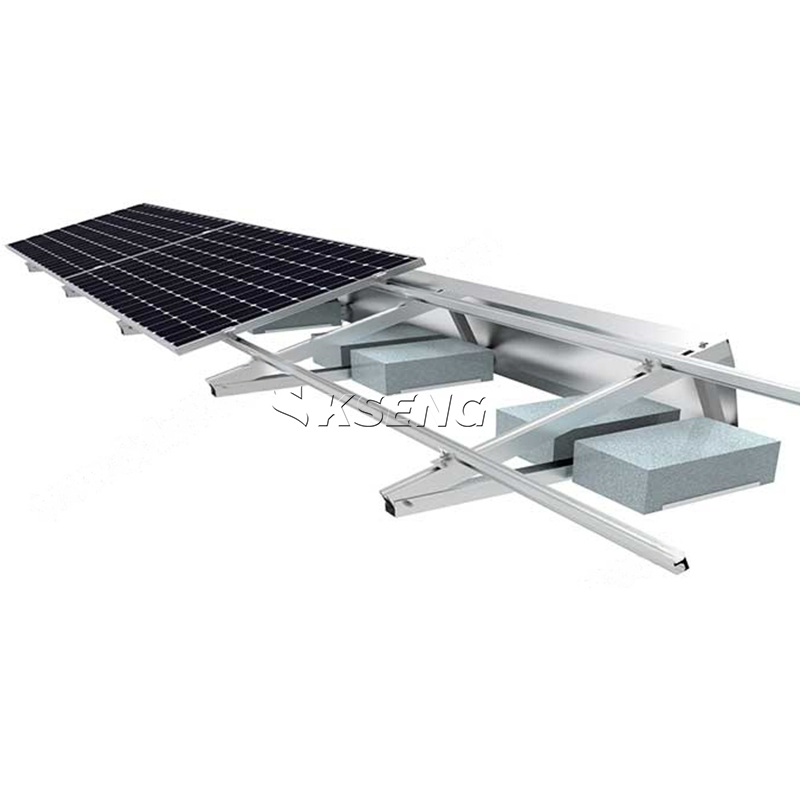

También debe enfrentar las realidades estructurales y de carga de viento. Los paneles inclinados con el respaldo abierto actúan exactamente como velas. Cuando el viento sopla sobre un techo plano, atrapa la parte inferior expuesta de los paneles orientados al sur. Esto crea enormes fuerzas de elevación. Para asegurar de forma segura un orientado al sur sistema de montaje solar en techo plano se requieren importantes bloques de lastre de concreto. Si su techo no puede soportar concreto pesado, los instaladores deben usar penetraciones mecánicas en el techo para perforar la estructura del edificio. Estas penetraciones contrarrestan la cizalladura extrema del viento pero introducen riesgos de impermeabilización a largo plazo.
Esta orientación tradicional representa la mejor opción para perfiles de construcción específicos. Las instalaciones con un espacio de techo amplio y sin restricciones prosperan con configuraciones orientadas al sur. Se adapta a estructuras que carecen de límites de peso estrictos, donde agregar lastre de concreto no representa una amenaza de ingeniería. Por último, los edificios con un elevado consumo energético a mediodía se benefician enormemente. Los edificios de oficinas con clima controlado que utilizan aire acondicionado pesado al mediodía consumirán este pico de energía del mediodía inmediatamente, lo que garantiza una excelente independencia de la red.
Las configuraciones Este-Oeste dan la vuelta al modelo solar tradicional. En lugar de perseguir la máxima eficiencia de los paneles individuales, maximizan la eficiencia espacial de todo el tejado. Al colocar los paneles espalda con espalda en forma de V invertida o ∧, el sistema elimina la necesidad de grandes espacios libres de sombra. Un panel se inclina hacia el este y su compañero se inclina hacia el oeste. Debido a que sus puntos más altos se encuentran en el medio, no proyectan sombras largas sobre las filas adyacentes. Esta disposición aumenta significativamente la capacidad total de kilovatios de un área de techo restringida. A menudo puedes empaquetar un 30% más de paneles en los mismos metros cuadrados.
Más allá de la densidad, esta orientación altera fundamentalmente cómo y cuándo se produce energía. Las configuraciones Este-Oeste aplanan la curva de generación. Un sistema orientado al sur crea una alta y aguda montaña de poder al mediodía. Un sistema Este-Oeste crea un perfil de generación de doble pico más amplio. Los paneles orientales captan el sol de la mañana. Los paneles occidentales capturan la luz del final de la tarde y del comienzo de la noche. Esta curva más amplia se alinea maravillosamente con las tarifas modernas de tiempo de uso (TOU). Las empresas de servicios públicos suelen cobrar tarifas superiores durante las últimas horas de la tarde, cuando aumenta la demanda de la red. Generar tu propia energía durante estas costosas horas mejora drásticamente tu retorno financiero bajo modelos de autoconsumo.
La ventaja de hardware de este diseño resulta igualmente convincente. El perfil cerrado, espalda con espalda, reduce drásticamente la elevación del viento. El viento simplemente se desliza sobre la forma aerodinámica ∧ en lugar de quedar atrapado debajo. Esto hace que la configuración Este-Oeste sea el escenario ideal para un soporte solar con balasto para aplicaciones de techo plano. Como el viento no puede levantar los paneles fácilmente, el sistema requiere mucho menos hormigón pesado. Puede lograr instalaciones seguras y livianas sin perforar la membrana ni anular las garantías del techo.
Las configuraciones Este-Oeste actúan como la mejor opción para techos comerciales con espacio limitado. Destacan en edificios antiguos que enfrentan límites estrictos de carga útil estructural donde el concreto pesado es imposible. Además, se adaptan a regiones geográficas con perfiles de red que penalizan las exportaciones de red en horas pico del mediodía. Si su empresa de servicios públicos le paga muy poco por enviar energía al mediodía, distribuir su generación durante la mañana y la noche tiene mucho más sentido económico.
| Categoría de característica | Configuración orientada al sur | Configuración este-oeste |
|---|---|---|
| Densidad del panel | Inferior (Requiere un espacio amplio entre filas) | Alto (espalda con espalda, embalaje apretado) |
| Hora pico de generación | Mediodía (pico del mediodía) | Mañana y tarde (curva plana) |
| Riesgo de levantamiento del viento | Alto (Actúa como vela abierta) | Bajo (perfil cerrado aerodinámico) |
| Peso de lastre requerido | Pesado (altas exigencias de hormigón) | Ligero (se necesita una cantidad mínima de hormigón) |
La elección de su diseño estructural requiere una evaluación estricta de las realidades eléctricas y de ingeniería. Los administradores de instalaciones deben mirar más allá de las simples estimaciones energéticas. Necesita una comprensión integral de cómo interactúa la matriz con el edificio físico. Un proyecto exitoso de montaje de paneles solares en techos planos requiere equilibrar tres criterios de ingeniería principales.
Carga útil del techo e integridad estructural
Requisitos de tamaño de cadena e inversor
Limitaciones de mantenimiento y suciedad
Primero, considere la carga útil de su techo y la integridad estructural. Debe comparar activamente la carga por pie cuadrado de los sistemas orientados al sur con mucho lastre versus los sistemas aerodinámicos Este-Oeste. Muchos edificios comerciales, especialmente los grandes almacenes, cuentan con límites estrictos de carga muerta. Los balastos pesados orientados al sur pueden exceder estos umbrales estructurales, lo que obliga a realizar costosos refuerzos en los edificios. Un alta calidad sistema de montaje en techo plano no penetrante de diseñado para diseños de este a oeste generalmente distribuye el peso de manera mucho más uniforme. Además, debe evaluar los impactos del drenaje. Los carriles de montaje y los bloques de hormigón pesados pueden retener el agua de lluvia. Asegúrese de que los accesorios de estantería elegidos no bloqueen el flujo natural de agua ni creen charcos en superficies con pendiente baja.
A continuación, revise cuidadosamente los requisitos de tamaño de su inversor y cadena. Los conjuntos Este-Oeste introducen demandas eléctricas específicas. Los paneles del este se despiertan y producen alto voltaje por la mañana, mientras que los paneles del oeste se encuentran en relativa sombra. No se pueden conectar estos dos lados opuestos al mismo canal inversor tradicional sin perder una enorme eficiencia. Tomamos nota de la necesidad técnica de inversores duales de seguimiento del punto de máxima potencia (MPPT) para los conjuntos Este-Oeste. El MPPT dual permite que el inversor administre curvas de voltaje dispares de forma independiente, tratando los paneles este y oeste como plantas de energía distintas.
Por último, aborde el mantenimiento y la suciedad, comúnmente conocidos como límites de autolimpieza. El ángulo de paso importa. Los paneles orientados al sur generalmente se ubican en ángulos más pronunciados (20 a 30 grados). Este ángulo pronunciado ayuda al agua de lluvia a eliminar naturalmente el polvo, los excrementos de pájaros y el hollín industrial. Los sistemas Este-Oeste generalmente se montan en ángulos mucho menores (10 a 15 grados) para minimizar las cargas de viento y evitar la sombra adyacente. Esta pendiente poco profunda reduce drásticamente el lavado natural de la lluvia. Los administradores de las instalaciones deben planificar programas de limpieza manual más frecuentes para evitar que la acumulación de suciedad degrade el rendimiento energético del sistema.
A medida que se acerca la adquisición, mitigar los riesgos del proyecto se convierte en su principal responsabilidad. Cada techo se comporta de manera diferente. Depender de cotizaciones solares generalizadas sin ingeniería específica del sitio puede conducir a resultados financieros y estructurales desastrosos. Los gestores de instalaciones deben evaluar las propuestas de los instaladores con ojo muy crítico.
Detectar señales de alerta en las estimaciones de generación: tenga cuidado con los instaladores que no tienen en cuenta el sombreado entre hileras en las propuestas orientadas al sur. Del mismo modo, asegúrese de no exagerar los rendimientos matutinos en configuraciones Este-Oeste ignorando el sombreado del horizonte local (como árboles cercanos o edificios más altos).
Exige modelos de carga útil precisos: nunca acepte una cotización que carezca de un plan de contrapeso preliminar. Los instaladores deben demostrar que comprenden sus límites estructurales específicos antes de firmar un contrato.
Examen minucioso de la selección del hardware: confirme que el hardware de las estanterías cuente con certificaciones exhaustivas de pruebas en túnel de viento. Los rieles genéricos no serán suficientes en estructuras planas comerciales.
Navegar con cargas de viento y nieve requiere informes de ingeniería localizados. Si bien el uso de una solución no penetrante sigue siendo muy deseable para proteger las garantías de las membranas, el clima invernal presenta riesgos únicos. La acumulación de nieve impacta fuertemente las formaciones Este-Oeste. En una configuración orientada al sur, la nieve tiende a deslizarse del panel hacia el hueco vacío del techo. En una disposición de este a oeste, la nieve se desliza por los paneles directamente hacia el valle en forma de V entre las filas. Esto concentra un peso enorme y denso en un área estructural muy pequeña. Un ingeniero debe certificar que estas cargas puntuales localizadas no empujarán la plataforma del techo más allá de sus límites de seguridad.
Finalmente, tenga en cuenta el estricto cumplimiento y las restricciones de permisos. Los retrocesos por incendio no son negociables. Los códigos locales contra incendios exigen caminos despejados alrededor del perímetro del techo y entre los bloques de paneles para que los bomberos puedan navegar con seguridad. Estas autorizaciones de zonas de borde crean zonas muertas obligatorias. Debes tener en cuenta estas zonas muertas en tus cálculos de densidad total antes de finalizar tu estrategia de orientación. Un sistema Este-Oeste puede parecer perfecto en el papel, pero si los retrocesos del incendio consumen el 20% del espacio del techo, su capacidad total disminuirá en consecuencia.
La elección entre un panel solar orientado de este a oeste y de sur dicta el éxito fundamental de su instalación comercial. En última instancia, la matriz de decisión depende de las limitaciones específicas de su edificio y de las estructuras de tarifas de servicios públicos. Debe elegir una orientación orientada al sur para maximizar el rendimiento individual de cada panel, siempre que sus instalaciones posean abundante espacio en el techo, altos límites de carga útil estructural y altas cargas de energía al mediodía. Por el contrario, debe elegir una configuración Este-Oeste para maximizar la capacidad de generación total del activo del techo. Este enfoque aerodinámico mitiga eficazmente los fuertes riesgos de viento y peso, al mismo tiempo que alinea maravillosamente su producción de energía con modelos premium de precios por tiempo de uso.
Su siguiente paso inmediato implica exigir datos completos a sus posibles socios de instalación. Solicite propuestas de diseño dual que muestren tanto un modelo tradicional orientado al sur como un modelo denso de este a oeste. Insista en que estas propuestas incluyan perfiles completos de generación de 8760 horas para ver exactamente cuándo llega la energía a su edificio. Finalmente, solicite cálculos detallados del peso del lastre por adelantado para garantizar que la arquitectura de montaje propuesta se alinee perfectamente con las realidades estructurales de su edificio.
R: Individualmente, sí. Un solo panel orientado al este u oeste normalmente produce entre un 10 % y un 15 % menos de energía total al año en comparación con un panel perfectamente orientado al sur. Sin embargo, como se pueden colocar hasta un 30% más de paneles en el mismo tejado plano sin espacios de sombra entre hileras, la capacidad energética total de todo el tejado suele ser mucho mayor.
R: Sí, pero requiere importantes compensaciones. Los paneles orientados al sur atrapan el viento como una vela abierta, creando enormes fuerzas de elevación. Para evitar perforaciones en el tejado, es necesario utilizar estanterías con mucho lastre y rellenas de bloques de hormigón. Si la estructura de su techo no puede soportar este peso extremo, se verá obligado a utilizar penetraciones mecánicas.
R: Los ángulos de inclinación bajos, comunes en configuraciones Este-Oeste, tienen dificultades durante el invierno. El sol invernal, más bajo, incide sobre paneles poco profundos en un ángulo menos óptimo, lo que reduce la generación diaria. Además, una pendiente poco profunda evita que la nieve se deslice de forma natural. Es posible que experimente una pérdida de energía prolongada hasta que la nieve se derrita o se retire manualmente.
R: Los microinversores no son estrictamente necesarios, pero se necesita una tecnología de inversor específica. Debido a que los paneles del este alcanzan su punto máximo en la mañana y los paneles del oeste en la tarde, operan con diferentes curvas de voltaje. Puede utilizar inversores de cadena estándar si cuentan con MPPT (seguimiento del punto de máxima potencia) dual para gestionar las dos orientaciones de forma independiente.
