Para los instaladores y EPC solares, los márgenes de beneficio del montaje en tierra se ganan o se pierden en la fase de diseño y preparación del sitio. Navegar por terrenos impredecibles requiere una precisión absoluta antes de que llegue la primera pieza de acero al lugar. Las elecciones de cimientos que no coinciden o los sistemas de estanterías con una ingeniería deficiente conducen habitualmente a inspecciones fallidas, retrasos en los plazos y presupuestos de mano de obra inflados. Los instaladores frecuentemente descubren demasiado tarde que una mala planificación inicial provoca enormes retrasos en la construcción posterior. Creamos esta guía para proporcionar a los tomadores de decisiones técnicas un marco claro, basado en evidencia, para evaluar estructuras montadas en el suelo. Aprenderá cómo mitigar los riesgos geotécnicos de manera efectiva. También le mostraremos cómo seleccionar las configuraciones de estanterías adecuadas para garantizar una ejecución fluida en proyectos comerciales y de servicios públicos. Cada sitio presenta desafíos únicos, desde perfiles de suelo erráticos hasta regulaciones rigurosas de carga de viento. Al estandarizar su proceso de evaluación, protege la rentabilidad del proyecto y garantiza la integridad estructural.
Las realidades geotécnicas dictan las opciones de cimentación; omitir una prueba de extracción a menudo anula cualquier ahorro de material inicial.
Los sistemas de montaje en suelo sobre pilotes siguen siendo el estándar de la industria para suelos cohesivos, mientras que los tornillos de tierra solares proporcionan un respaldo necesario para terrenos rocosos o densos.
La optimización del diseño de su sistema solar de montaje en suelo requiere equilibrar las clasificaciones de carga locales (cumplimiento de ASCE 7) con materiales estructurales que ahorran mano de obra, como un bastidor de montaje en suelo de aluminio..
La selección de un socio de estanterías debe depender de su soporte de ingeniería interno, dibujos estructurales estampados y tolerancias de instalación.
La base actúa como el ancla crucial para todo su proyecto. Representa la variable de mayor riesgo en cualquier conjunto montado en el suelo. Debe evaluar las condiciones del subsuelo con precisión antes de ordenar materiales. Seleccionar la base equivocada aumenta rápidamente los costos laborales. También obliga a los equipos a traer maquinaria pesada costosa en el último minuto.
Las diferentes composiciones del suelo exigen estrategias de cimentación específicas. Clasificamos las soluciones en tres metodologías principales.
Pilotes hincados
Un sistema de montaje sobre pilotes en el suelo sigue siendo la opción más común para los sitios comerciales. Funciona mejor en suelos francos, arcillosos y cohesivos que contienen una mínima cantidad de roca. Los pilotes hincados ofrecen el tiempo de instalación más rápido por megavatio. También cuentan con el costo inicial de material más bajo. Sin embargo, corre un gran riesgo de rechazo en suelos rocosos. Cuando un pilote golpea un lecho de roca sólida, debe perforar previamente los agujeros. Este paso inesperado aumenta drásticamente los gastos de mano de obra y equipo.
Anclajes helicoidales
Cuando se encuentran condiciones de suelo rocosas, densas o muy variadas, los pilotes hincados a menudo fallan. En estos escenarios, un tornillo de tierra solar proporciona una alternativa necesaria y robusta. Los tornillos de puesta a tierra evitan obstáculos menores del subsuelo sin experimentar rechazo. Ofrecen una resistencia a la extracción excepcionalmente alta. Los recomendamos encarecidamente para regiones que experimentan heladas extremas. Los hilos se fijan en el suelo debajo de la línea de escarcha, evitando cambios estacionales.
Cimentaciones lastradas (bloques de hormigón)
Ciertos sitios prohíben por completo la penetración en el suelo. Los vertederos, las zonas industriales abandonadas y los suelos altamente corrosivos requieren anclajes a nivel de superficie. Los cimientos con balasto de hormigón no alteran el suelo. La compensación incluye costos de concreto extremadamente altos. Además, mover bloques de hormigón pesados aumenta la complejidad de la puesta en escena logística en todo el sitio.
Nunca adivines la composición de tu suelo. Deberá exigir un informe geotécnico completo. Haga un seguimiento de esto realizando pruebas de extracción en el sitio antes de comprometerse con una metodología básica. Saltarse la prueba de extracción casi siempre anula cualquier ahorro de material inicial que creía haber logrado.
Matriz de selección de fundaciones
| Tipo de cimentación | Condiciones ideales del suelo | Ventaja principal | Riesgo clave de implementación |
|---|---|---|---|
| Pilotes hincados | Suelo franco, arcilloso y cohesivo. | Velocidad de instalación más rápida | Rechazo en terreno rocoso |
| Tornillos de tierra | Rocoso, denso, propenso a las heladas | Alta resistencia a la extracción | Instalación un poco más lenta |
| Bloques lastrados | Vertederos, terrenos abandonados | Penetración cero en el suelo | Alto coste logístico del hormigón |

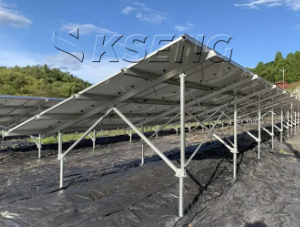

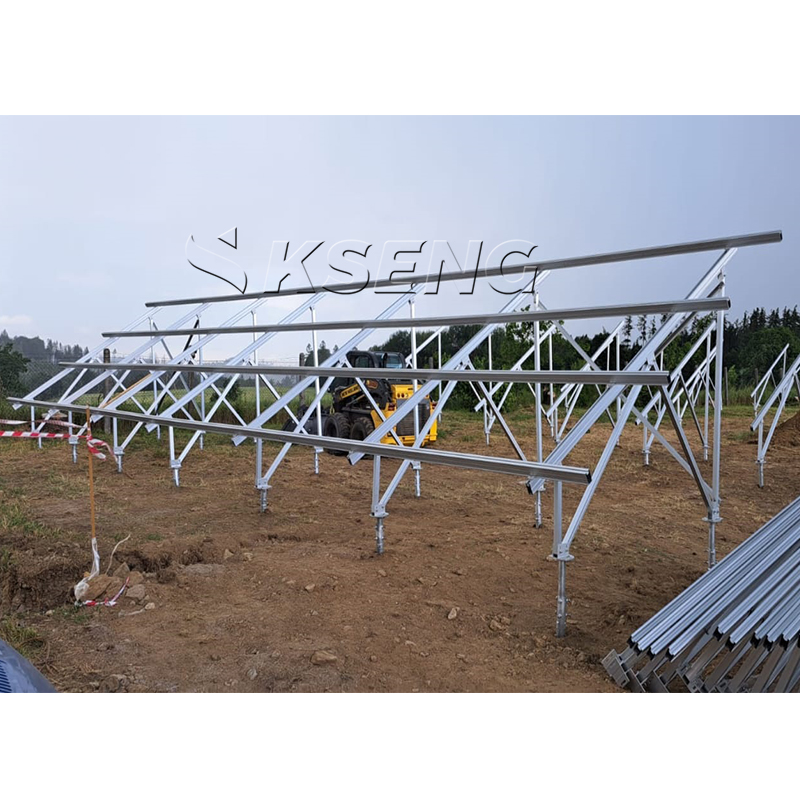

La elección del material estructural influye en gran medida en la logística de envío. También dicta la eficiencia del manejo en el sitio y las responsabilidades de mantenimiento a largo plazo. Seleccionar un sistema de montaje solar en tierra significa decidir entre acero y aluminio. Cada metal tiene distintos propósitos ambientales y financieros.
El acero galvanizado de gran espesor domina los proyectos solares a gran escala. Ofrece una resistencia a la tracción superior. Esto hace que el acero sea ideal para zonas con mucho viento y nieve. El acero sigue siendo muy rentable cuando se compra en grandes volúmenes. Sin embargo, el peso del acero exige maquinaria pesada para la descarga y el montaje en el sitio. Además, el acero sigue siendo susceptible a una eventual oxidación. Si la capa de zinc galvanizado sufre rayones durante la instalación, inevitablemente comenzará la corrosión.
Para una alternativa más ligera, muchos instaladores recurren a un bastidor de aluminio para montaje en suelo . El aluminio cuenta con una resistencia a la corrosión natural extremadamente alta. Esta característica lo convierte en la mejor opción para sitios costeros expuestos a niebla salina. El aluminio es excepcionalmente ligero. Sus equipos de campo pueden montar bastidores de aluminio manualmente mucho más rápido. El peso más ligero también reduce los costos de flete y envío. El principal inconveniente es el mayor precio inicial del material. El aluminio también presenta un límite elástico más bajo en comparación con el acero de gran calibre, lo que requiere extrusiones más gruesas para cumplir con los códigos estructurales locales.
Debe tener en cuenta los riesgos de corrosión galvánica al mezclar metales. Un error frecuente en el campo consiste en atornillar bastidores de aluminio directamente sobre pilotes de acero galvanizado sin protección. Cuando la humedad entra en la conexión, los metales diferentes reaccionan y degradan rápidamente el aluminio. Asegúrese de que haya un aislamiento adecuado entre estos componentes. Utilice siempre separadores dieléctricos de alta calidad o recubrimientos especializados para separar el acero del aluminio.
Lograr el máximo rendimiento energético es sólo la mitad de la batalla. También es necesario mantener un estricto cumplimiento estructural. Un exitoso de un sistema solar montado en tierra diseño requiere equilibrar la topografía del sitio, los eventos climáticos extremos y las limitaciones de los componentes.
Cumplimiento de cargas de viento y nieve: debe diseñar sus conjuntos para cumplir con los códigos estructurales locales. En los Estados Unidos, esto normalmente significa cumplir con los estándares ASCE 7-16 o ASCE 7-22. Sobredimensionar el acero para 'ser seguro' destruye su rentabilidad. Reducir el tamaño del marco para ahorrar dinero prácticamente garantiza una falla catastrófica durante la próxima gran tormenta.
Adaptabilidad topográfica: Los sitios planos rara vez existen en el mundo real. Debe evaluar los sistemas de estanterías en función de sus tolerancias estructurales. Busque sistemas que tengan una alta capacidad de ajuste de norte a sur y de este a oeste. Estos sistemas absorben el terreno ondulado sin problemas. La alta adaptabilidad evita que necesite operaciones de nivelación del sitio costosas y destructivas.
Ángulo de inclinación y distancia al suelo: debe equilibrar el azimut solar óptimo y la inclinación con los requisitos de distancia física. La altura del borde de ataque del conjunto debe superar las profundidades históricas de nieve. Además, el manejo de la vegetación requiere un espacio adecuado debajo de los paneles. Si utiliza módulos bifaciales, necesitará una mayor distancia al suelo para maximizar el reflejo del albedo desde la tierra.
Suponga que los sitios muy inclinados requerirán diseños de estanterías personalizados. No confíe en filas continuas disponibles en el mercado si su sitio supera una calificación del 10 %. Se hacen necesarias juntas articuladas y configuraciones de estanterías escalonadas para seguir los contornos naturales del terreno. Forzar bastidores rectos sobre terreno curvo genera una tensión indebida en las conexiones estructurales.
Un sistema de estanterías que se ve perfecto en el software CAD puede desperdiciar capital en el campo. Las realidades sobre el terreno rara vez coinciden perfectamente con el modelo. Debe abordar los desafíos de instalación de manera proactiva para mantener los cronogramas de construcción al día.
La instalación mecánica consume la mayor parte del cronograma de su proyecto. Concéntrese en estos tres factores críticos de implementación para mitigar los retrasos.
Tolerancias de ajustabilidad: priorice los sistemas de estanterías que ofrezcan una capacidad de ajuste vertical y horizontal sustancial. Los martinetes rara vez instalan postes perfectamente aplomados o perfectamente espaciados. El marco de las estanterías elevadas debe absorber un grado razonable de error humano. Los orificios de conexión ranurados y las abrazaderas deslizantes brindan la flexibilidad necesaria para corregir pilotes desalineados.
Complejidad del recuento de piezas: los sistemas que utilizan cientos de pequeños sujetadores sueltos aumentan drásticamente las horas de mano de obra. Las tuercas y tornillos caídos retrasan el progreso y frustran a las cuadrillas. Un recuento elevado de piezas también aumenta el riesgo de que falten componentes durante el envío. Busque fabricantes de estanterías que ofrezcan piezas estructurales preensambladas. Los mecanismos de bloqueo de herramientas mínimas y las armaduras emergentes ahorran innumerables horas en el campo.
Preparación y fases del sitio: el trabajo civil simultáneo crea riesgos importantes. La excavación de zanjas para conductos eléctricos directamente junto al conjunto de estanterías mecánicas provoca atascos. Debe resaltar el riesgo de que se superpongan las fases de preparación del sitio. La colocación adecuada de los materiales estructurales en las ubicaciones exactas de las filas minimiza la doble manipulación. Mover acero dos veces es una pérdida de dinero y agota a su fuerza laboral.
Cuando compra bastidores estructurales, no solo está comprando metal. En realidad, está comprando la responsabilidad de ingeniería y la confiabilidad de adquisiciones del proveedor. Seleccionar el socio equivocado expone a su empresa a un riesgo financiero enorme.
Evalúe los socios potenciales de estanterías en tres dimensiones no negociables antes de firmar una orden de compra.
Capacidades de ingeniería internas: ¿El fabricante proporciona sellos de PE (ingeniero profesional) estructurales específicos del sitio? ¿O trasladan esa responsabilidad a su equipo interno? Un socio creíble analizará su informe geotecnológico y le proporcionará dibujos estructurales estampados que garanticen que su sistema sobrevivirá a las cargas de viento locales.
Transparencia en la cadena de suministro: Evalúe honestamente los plazos de entrega del fabricante. Pregúnteles sobre sus estrategias de abastecimiento de acero y aluminio en bruto. Determine su capacidad para organizar entregas que coincidan exactamente con sus fases de construcción. Recibir todos los materiales el primer día abarrota el sitio. Las entregas escalonadas y justo a tiempo mantienen las áreas de preparación limpias y organizadas.
Términos y condiciones de la garantía: vaya más allá del titular de marketing estándar '20 años'. Debe evaluar la letra pequeña real. Determine qué condiciones ambientales específicas anulan la garantía. La tierra altamente corrosiva, las técnicas inadecuadas de hinca de pilotes o productos químicos de limpieza específicos a menudo anulan la cobertura. Asegúrese de que los términos de la garantía coincidan con las realidades específicas de su sitio.
Aconsejamos a los instaladores que envíen su informe geotécnico finalizado y el mapa topográfico del sitio a dos o tres fabricantes examinados. Solicite diseños preliminares comparativos. Solicite cotizaciones detalladas de listas de materiales (BOM). La comparación de estas cotizaciones revela qué proveedor realmente optimizó el diseño de acero para su terreno específico.
Las implementaciones exitosas de montaje en tierra dependen en gran medida de una planificación inicial meticulosa. Debe hacer coincidir el tipo de base directamente con la composición del suelo para evitar costosas perforaciones o extracciones. La selección de materiales alineados con los entornos del sitio garantiza una durabilidad a largo plazo contra el óxido y la corrosión. Además, el uso de sistemas de estanterías altamente ajustables perdona errores menores inevitables en el campo, manteniendo intactos sus presupuestos de mano de obra.
No pase por alto las rigurosas pruebas geotécnicas simplemente para ahorrar unos días en el cronograma. Saltarse estas pruebas sigue siendo la principal causa de retrasos masivos en la construcción. Proteja sus márgenes diseñando la solución correctamente la primera vez. Póngase en contacto con nuestro equipo de ingeniería hoy para una consulta de diseño específica del sitio y una cotización de estanterías adaptadas perfectamente a los requisitos de carga y suelo de su proyecto.
R: Los sistemas estándar de montaje en suelo disponibles en el mercado normalmente soportan pendientes de entre el 10% y el 15%. Si su sitio excede este gradiente, los bastidores fijos estándar experimentarán una tensión excesiva. Necesitará bastidores articulados especializados o diseños de configuración de escalones para adaptarse a terrenos ondulados y empinados sin necesidad de una costosa nivelación del sitio.
R: Se evita la formación de hielo incrustando los pilotes muy por debajo de la línea de escarcha local. La profundidad específica depende de los datos climáticos regionales. En climas extremadamente fríos donde es difícil realizar una penetración profunda, recomendamos encarecidamente utilizar tornillos de tierra helicoidales. Los hilos estructurales se anclan profundamente en la tierra estable, resistiendo las fuerzas de expansión ascendentes.
R: Sí, pero debes evitar el contacto físico directo entre los dos metales. La combinación de aluminio y acero galvanizado crea un alto riesgo de corrosión galvánica cuando se expone a la humedad. Debe instalar barreras de aislamiento adecuadas, como separadores dieléctricos o juntas de goma especializadas, entre los soportes de aluminio y los postes de acero.
R: Recomendamos una distancia al suelo estándar de 24 a 36 pulgadas para módulos bifaciales. Esta altura proporciona un espacio óptimo para la reflexión del albedo, lo que permite que la parte posterior de los paneles absorba el máximo rebote de luz. Este espacio libre también garantiza que la nieve caída no se acumule y bloquee el borde inferior de la matriz.
