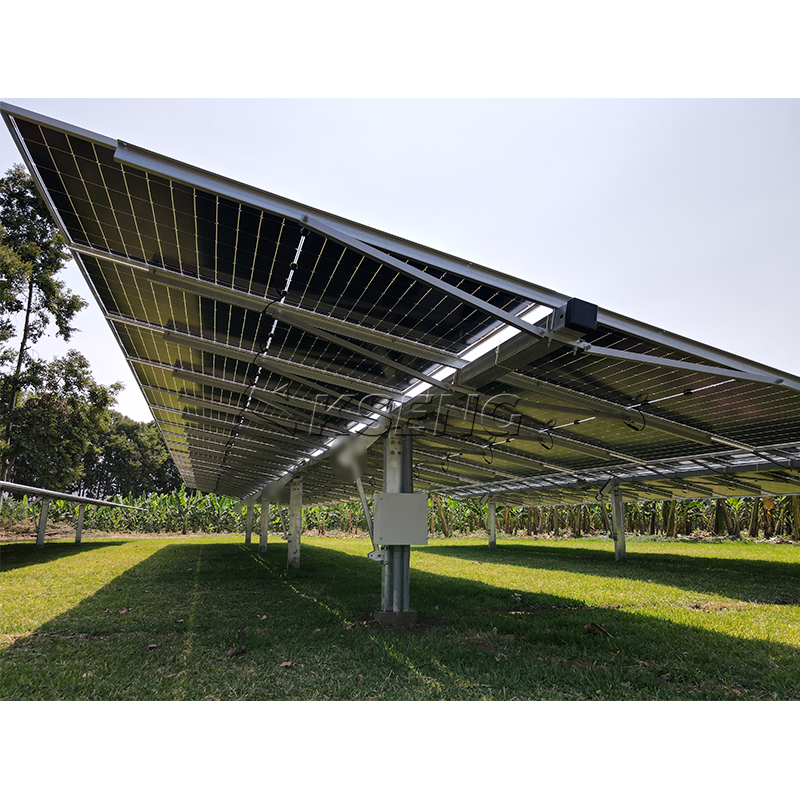

Los proyectos solares montados en tierra ofrecen una inmensa escalabilidad para los desarrolladores que exploran terrenos abiertos. Estos grandes conjuntos liberan un enorme potencial de generación de energía mucho más allá de los límites estándar de los tejados. Sin embargo, los márgenes del proyecto frecuentemente se pierden debido a condiciones inesperadas del suelo. Los instaladores también enfrentan grandes contratiempos debido a la selección inadecuada de los cimientos y al montaje ineficiente de las estanterías. La transición de montajes en techos residenciales a arreglos en tierra requiere un cambio estratégico crítico. Ampliar los proyectos a nivel de servicios públicos significa alejarse de los kits estandarizados. En su lugar, debe confiar en la ingeniería estructural específica del sitio.
Esta guía desglosa los criterios de evaluación para seleccionar cimientos, materiales de estanterías y configuraciones estructurales. Descubrirá formas prácticas de garantizar el cumplimiento del código en distintas topografías. También cubrimos métodos para controlar los costos laborales de manera efectiva. Finalmente, describimos pasos viables para mitigar los riesgos de mantenimiento a largo plazo y proteger el ciclo de vida de sus activos.
La combinación de cimientos no es negociable: la composición del suelo (cohesión, profundidad de la escarcha, densidad de la roca) dicta la elección entre pilotes hincados, tornillos de tierra y sistemas con balasto.
La selección de materiales afecta el retorno de la inversión (ROI) de por vida: el acero galvanizado y al carbono ofrecen una capacidad de carga superior para entornos hostiles, aunque el aluminio sigue siendo viable para microclimas más livianos y altamente corrosivos.
La capacidad de ajuste aumenta el rendimiento pero introduce riesgos: las piezas móviles en una estructura ajustable aumentan los gastos de mantenimiento; la relación rendimiento-costo debe validarse geográficamente.
La mano de obra es el costo oculto: las adquisiciones a gran escala deben priorizar los componentes preensamblados y las estanterías de alta tolerancia para minimizar las horas de mano de obra en el sitio.
Un sistema solar montado en tierra es tan confiable como la tierra que está debajo de él. Saltarse un análisis geotécnico exhaustivo conduce a resultados desastrosos. Los instaladores a menudo experimentan rechazo de los cimientos durante la instalación cuando encuentran un lecho de roca inesperado. Alternativamente, los sitios sufren fallas por heladas después del despliegue porque los ingenieros calcularon mal la línea de heladas. No puede darse el lujo de adivinar el comportamiento del suelo en una matriz de varios megavatios.
Una evaluación adecuada del sitio se basa en un conjunto estricto de criterios de evaluación. Recomendamos estructurar su revisión geotécnica en torno a estos elementos específicos:
Compactación y tipo de suelo: Debe clasificar la tierra con precisión. El suelo arenoso carece de la fricción necesaria para los pilotes tradicionales. La tierra arcillosa generalmente acepta métodos de conducción estándar. La arcilla cohesiva proporciona un excelente soporte lateral. Bedrock requiere perforación especializada o soluciones lastradas.
Cargas ambientales: Los códigos locales dictan los requisitos estructurales. Siga ASCE 7 o su equivalente local. Estos estándares definen la resistencia máxima a la velocidad del viento. También establecen capacidades obligatorias de carga de nieve basadas en patrones climáticos históricos.
Topografía: La gestión de terrenos ondulados requiere una ingeniería precisa. Los sistemas de estanterías suelen manejar tolerancias de pendiente de hasta el 10 % y el 15 % de forma nativa. Las pendientes más pronunciadas exigen una nivelación civil intensa, lo que aumenta rápidamente los gastos del proyecto.
No obtener un informe geotécnico específico del sitio presenta graves riesgos de implementación. Los fabricantes a menudo anulan las garantías estructurales si las instalaciones se realizan sin datos empíricos del suelo. Esta supervisión deja al instalador totalmente responsable del asentamiento del sistema, la desalineación del panel y la fatiga estructural con el tiempo.
Realice pruebas de extracción en múltiples ubicaciones a lo largo de la parcela para tener en cuenta las diferentes zonas del suelo.
Involucre a un socio de ingeniería estructural antes de finalizar la adquisición de sus estanterías.
Verifique los niveles freáticos para anticipar problemas estacionales de saturación del suelo.
Hacer coincidir la base con su informe de suelo específico evita costosos retrasos en la movilización. Los instaladores generalmente eligen entre tres categorías principales de soluciones según los datos geotécnicos.
Los pilotes hincados que utilizan secciones en W o canales en C representan la opción más rentable para obras de gran escala. Se desempeñan excepcionalmente bien en suelos cohesivos. Los pilotes hincados ofrecen una alta velocidad de instalación, lo que permite a las cuadrillas cubrir acres de terreno rápidamente. Sin embargo, conllevan un alto riesgo de rechazo en suelos rocosos. Golpear rocas subterráneas detiene la producción y daña el equipo.
Los tornillos de tierra y los pilotes helicoidales son la alternativa ideal para terrenos difíciles. Se destacan en ambientes rocosos, arenosos o propensos a heladas y deshielos. Las paletas helicoidales muerden el suelo suelto, generando una enorme resistencia al levantamiento. Si bien los tornillos de tierra conllevan un mayor costo de material, eliminan la necesidad de hormigón. También evitan los riesgos de rechazo asociados con los pilotes hincados estándar.
En lugares restringidos siguen siendo necesarios balastos de hormigón. Los terrenos abandonados, los vertederos cubiertos y los suelos altamente corrosivos a menudo prohíben la penetración profunda en el suelo. Los instaladores utilizan encofrados moldeados in situ o bloques de hormigón prefabricados. Este método evita por completo la alteración del suelo. Sin embargo, los balastos generan los mayores costos logísticos y de materiales debido al transporte pesado y a la extensa preparación del sitio.
Su marco de decisión debe sopesar los costos de movilización de equipos con los gastos de materiales. Compare las tarifas de alquiler de martinetes pesados con las de excavadoras rotativas. Tenga siempre en cuenta las restricciones de penetración del sitio local antes de finalizar su estrategia de fundación.
Matriz de evaluación de fundaciones
| Tipo de cimentación | Condiciones ideales del suelo | Equipo necesario | Velocidad de instalación |
|---|---|---|---|
| Pilotes hincados | Arcilla cohesiva, suelo arcilloso. | Equipo de hinca de pilotes pesados | Rápido |
| Tornillos de tierra | Rocoso, arenoso, propenso a las heladas | Accesorio para excavadora rotativa | Medio |
| Lastres de hormigón | Brownfields, vertederos tapados | Camiones de hormigón, grúas pesadas. | Lento |
Los instaladores deben equilibrar los costos iniciales de materiales con la integridad estructural. También deben garantizar una resistencia a la corrosión de 25 años para cada componente. Elegir el metal equivocado compromete todo el activo solar. Debe evaluar los materiales en función de las condiciones climáticas locales y las demandas de carga estructural.
Las configuraciones de aluminio ofrecen distintas ventajas para aplicaciones específicas. El aluminio es mucho más ligero y muy resistente a la corrosión. A los equipos de campo les resulta mucho más fácil manejarse en el sitio, lo que reduce la fatiga física. Estas características hacen del aluminio la mejor opción para instalaciones residenciales estándar o sistemas comerciales ligeros. También funciona brillantemente en zonas costeras donde el aire salado degrada rápidamente el acero básico.
Sin embargo, las aplicaciones de servicio pesado requieren alternativas sólidas. Un soporte de montaje solar de acero al carbono es el estándar de la industria para regiones con fuertes vientos y nieve. El acero al carbono previene la fatiga estructural bajo un estrés ambiental inmenso. Los instaladores utilizan específicamente acero galvanizado en caliente o acero recubierto de zinc, aluminio y magnesio (MAC/ZAM) para garantizar la longevidad.
Debe realizar una estricta verificación de confianza y evidencia sobre los revestimientos de acero. Evaluar recubrimientos según las pautas ISO 14713. Este marco determina la vida útil esperada del recubrimiento de zinc en categorías específicas de corrosividad atmosférica que van desde C1 (muy baja) hasta C5 (muy alta). Evite proveedores que ofrezcan electrogalvanización delgada para montajes en tierra. Las piezas electrogalvanizadas se oxidan rápidamente cuando se exponen a la humedad del suelo y a los elementos exteriores.
Mezclar metales diferentes sin almohadillas aislantes, lo que provoca corrosión galvánica.
Suponiendo que los suelos del interior no sean corrosivos sin verificar el pH y los niveles de sulfato.
Comprar soportes de acero en bruto estándar para ahorrar capital inicial.
Los paneles solares generan la mayor cantidad de energía cuando los módulos miran directamente al sol. La configuración estructural que elija determina tanto su rendimiento energético como sus gastos operativos. Los instaladores suelen evaluar dos enfoques de solución principales.
Los sistemas estándar de inclinación fija proporcionan el gasto de capital más bajo. No contienen piezas móviles, lo que da como resultado operaciones y mantenimiento (O&M) altamente predecibles. Los ingenieros optimizan el ángulo fijo para un único pico estacional. Este enfoque garantiza una generación confiable de carga base sin requerir intervención manual continua.
Las estructuras ajustables estacionalmente ofrecen un enfoque más dinámico. Permiten cambios de inclinación manuales durante todo el año. Los equipos de campo pueden configurar el conjunto a 15° en verano para capturar el sol alto. Luego pueden ajustarlo a 45° en invierno para maximizar la luz de ángulo bajo y eliminar la acumulación intensa de nieve.
Una estructura solar ajustable puede aumentar el rendimiento energético entre un 5% y un 15%. Sin embargo, esta relación rendimiento-costo requiere una validación geográfica estricta. Los instaladores deben calcular si el bono de generación localizada compensa el coste laboral. Enviar equipos para ajustar manualmente un conjunto grande dos veces al año representa un gasto operativo significativo.
La adaptabilidad introduce un riesgo físico. Los puntos de pivote ajustables representan nodos de falla potenciales. Son muy susceptibles a la oxidación y la fatiga mecánica. Debe diseñar estas conexiones con casquillos de calidad industrial y sujetadores especializados. Descuidar la calidad del hardware en las piezas móviles garantiza un fallo prematuro del sistema.
La escalabilidad transforma la logística de la cadena de suministro. Pasar de sitios comerciales de 50 kW a campos de varios megavatios requiere un enfoque de adquisición completamente diferente. Ya no puede confiar en kits residenciales estándar disponibles en el mercado. Las implementaciones a nivel de servicios públicos exigen soluciones escalables y de alta ingeniería diseñadas para una implementación rápida.
Al especificar un sistema de estanterías solares a escala de servicios públicos , debe aplicar tres lentes de evaluación cruciales:
Premontaje: determine cómo el fabricante envía los materiales. ¿Proporcionan marcos en A plegables preensamblados o envían piezas sueltas? Desembalar y clasificar piezas sueltas aumenta las horas de mano de obra hasta en un 40%. El premontaje en fábrica reduce drásticamente la mano de obra en el campo.
Tolerancia y Flexibilidad: Evaluar la adaptabilidad de las estanterías. ¿Puede la estructura acomodar fácilmente módulos de distintos tamaños, incluidos paneles bifaciales de gran formato? Además, el sistema debe absorber las imprecisiones de instalación. Si los equipos de campo hincan una pila ligeramente descentrada, los soportes de las estanterías deben ofrecer suficiente tolerancia para corregir la alineación sin requerir extracción.
Cumplimiento de la cadena de suministro: examine los orígenes de sus componentes. Asegúrese de que los materiales estructurales sean de origen sostenible. Si opera en los EE. UU., verifique el cumplimiento de los requisitos de contenido nacional para calificar para incentivos fiscales IRA. La documentación adecuada desbloquea un importante capital para el proyecto.
Tome medidas proactivas para el siguiente paso antes de finalizar cualquier adquisición. Solicite cartas de ingeniería estampadas a sus proveedores de estanterías. Exija documentación completa de prueba de tracción que coincida con su tipo de suelo específico. Nunca emita órdenes de compra sin verificar estas credenciales de ingeniería.
El éxito del diseño de montaje en tierra depende de la precisión y la ingeniería localizada. Debe hacer coincidir su elección de cimentación directamente con los datos empíricos del suelo. La selección de materiales de estantería adecuados garantiza la supervivencia contra más de 25 años de cargas climáticas locales. Además, priorizar diseños estructurales preensamblados de alta tolerancia limita drásticamente la costosa mano de obra in situ.
Nunca confíe en suposiciones generalizadas al diseñar conjuntos de campo abierto. Base cada decisión en datos concretos, incluidos informes geotécnicos, pruebas de extracción documentadas y sellos de ingeniería estructural verificados. Las conjeturas en ingeniería civil siempre resultan en márgenes de proyecto erosionados.
Como próximo paso, comuníquese con un socio certificado en ingeniería estructural o un fabricante de estanterías de primer nivel. Pídales que ejecuten un cálculo de carga completo y específico del sitio para su próxima cartera de proyectos. Proteger estos datos con antelación garantiza una implementación rentable y compatible con el código.
R: La mayoría de los sistemas requieren un espacio libre mínimo de 24 a 36 pulgadas. Esta altura garantiza un espacio suficiente para la gran caída de nieve en invierno. También simplifica el manejo de la vegetación de verano bajo la matriz. Para los módulos bifaciales, un mayor espacio libre permite una reflexión óptima de la luz en la parte posterior, maximizando la ganancia total de energía.
R: Consulte siempre el informe geotécnico específico de su sitio. Utilice pilotes hincados para suelos arcillosos y cohesivos donde la velocidad de instalación es crítica. Elija tornillos de tierra si el informe indica una alta densidad de roca, tierra arenosa o una línea de helada profunda. Los tornillos de puesta a tierra resisten fuertes heladas y eliminan los riesgos de rechazo del subsuelo.
R: El acero en bruto se oxida, pero los soportes solares diseñados utilizan revestimientos protectores pesados. El acero al carbono de alta calidad se basa en galvanización en caliente o recubrimientos avanzados MAC/ZAM (zinc-aluminio-magnesio). Estos tratamientos industriales garantizan una vida útil de más de 25 años, protegiendo el acero subyacente incluso en condiciones de suelo altamente corrosivo o húmedo.
R: Sí, los sistemas ajustables exigen una supervisión programada. Las piezas móviles requieren controles periódicos de torsión para garantizar que los sujetadores permanezcan apretados después de los ajustes estacionales. También debe realizar inspecciones visuales de rutina de todos los puntos de pivote y casquillos industriales. Detectar los primeros signos de fatiga mecánica u óxido previene fallas estructurales.
