En la generación de energía solar influye mucho más que la eficiencia de los módulos fotovoltaicos. El sistema de montaje solar y el diseño general de los paneles solares también juegan un papel importante a la hora de determinar cuánta electricidad puede producir un sistema fotovoltaico a lo largo de su vida operativa.
Un diseño de montaje solar bien diseñado ayuda a que los módulos fotovoltaicos reciban más luz solar, reduce el sombreado entre hileras, mejora la ventilación y hace un mejor uso del techo o del área de terreno disponible. Al mismo tiempo, la estructura de montaje debe proporcionar suficiente estabilidad ante el viento, la nieve, la lluvia y otras cargas ambientales.
Entonces, ¿cómo se puede optimizar el diseño de un montaje solar para una mayor generación de energía?
La clave es equilibrar la orientación del panel, el ángulo de inclinación, el espacio entre filas, el control de sombras, el área de instalación disponible, los requisitos estructurales y el rendimiento del sistema a largo plazo.
1.Por qué es importante el diseño del soporte solar para
Los paneles solares convierten la luz solar en electricidad, pero su capacidad para capturar la radiación solar depende en gran medida de cómo estén colocados.
Una distribución mal planificada puede provocar:
• Sombra innecesaria entre las filas de paneles solares
• Exposición subóptima a la luz solar
• Rendimiento energético reducido
• Flujo de aire deficiente debajo de los módulos
• Uso ineficiente del espacio de instalación disponible
• Mayores costos estructurales y de instalación
Por el contrario, un sistema de montaje de paneles solares cuidadosamente diseñado puede ayudar a maximizar la exposición solar manteniendo al mismo tiempo la seguridad estructural y la eficiencia de la instalación.
Por esta razón, el diseño del soporte solar debe considerarse durante las primeras etapas del diseño del sistema fotovoltaico en lugar de tratarse como un detalle de instalación.
2.Optimizar la orientación del panel solar
La orientación del panel, también conocida como azimut, determina la dirección en la que miran los módulos solares.
En el hemisferio norte, los sistemas fotovoltaicos de inclinación fija orientados al sur son generalmente un buen punto de partida para maximizar la producción anual de energía solar. Sin embargo, la orientación ideal depende de la ubicación del proyecto, el perfil de consumo de electricidad, las condiciones del techo, la disponibilidad de terreno y los objetivos del sistema.
Por ejemplo, un edificio comercial puede tener una configuración de techo de este a oeste. En lugar de forzar todos los módulos hacia el sur, una disposición de montaje solar de este a oeste puede permitir instalar más módulos dentro del área de techo disponible.
Esto significa que la energía máxima anual por panel no siempre es la misma que la energía máxima total del sitio.
Por tanto, un diseño profesional debería evaluar:
• Ubicación geográfica
• Ruta solar
• Orientación del techo
• Disponibilidad de terreno
• Perfil de demanda de electricidad
• Dimensiones del módulo
• Configuración del inversor
• Sombra esperada
• Requisitos de instalación y mantenimiento
El mejor diseño de paneles solares es aquel que optimiza todo el sistema en lugar de centrarse en un solo parámetro.
3.Elija el ángulo de inclinación correcto del panel solar
El ángulo de inclinación es otro factor crítico en la optimización del diseño solar.
El ángulo ideal permite que los módulos fotovoltaicos reciban un alto nivel de irradiancia solar durante todo el año. Para los sistemas fijos, la latitud se utiliza a menudo como referencia inicial, pero el ángulo final también debe considerar las condiciones solares estacionales, la geometría del techo, las cargas de viento, las cargas de nieve, el espacio entre hileras y los costos de instalación.
Un ángulo de inclinación más pronunciado puede mejorar la exposición solar en determinadas condiciones, pero también puede aumentar la sombra proyectada por una fila sobre otra. Esto significa que simplemente aumentar el ángulo de inclinación no necesariamente aumenta la producción total de energía a nivel del sitio.
La relación se puede resumir como:
Mayor inclinación → Exposición solar potencialmente mejor → Sombras potencialmente más largas → Mayor requisito de espacio entre hileras
Por lo tanto, el diseño del montaje solar debe optimizar el ángulo de inclinación y el espacio entre filas en conjunto.
4.Optimice el espacio entre filas para reducir las sombras
Una de las consideraciones más importantes en un proyecto fotovoltaico montado en el suelo o en un techo plano es el sombreado entre hileras.
Cuando el sol está bajo en el cielo, especialmente durante las mañanas y tardes de invierno, la primera fila de paneles puede proyectar sombras sobre la fila de atrás. Incluso la sombra parcial puede afectar la producción de energía según la configuración del módulo y del sistema.
Para reducir las pérdidas de sombra, los diseñadores deben calcular el espacio entre hileras de acuerdo con:
• Largo y ancho del módulo
• Ángulo de inclinación
• Orientación del panel
• Latitud del sitio
• Ángulo de elevación solar
• Condiciones de luz solar estacional
• Tolerancia de sombra requerida
• Terreno o área de techo disponible
Sin embargo, maximizar el espacio entre filas no siempre es la mejor solución.
Si las filas se colocan demasiado separadas, las pérdidas de sombra pueden disminuir, pero también disminuirá la cantidad de paneles que pueden caber en el sitio. Si las filas están demasiado juntas, el sistema puede acomodar más módulos pero experimentar mayor sombra.
Por tanto, el objetivo es encontrar el equilibrio óptimo entre el rendimiento energético por módulo y la capacidad instalada por metro cuadrado.
Esto es particularmente importante para las granjas solares de gran escala, donde la utilización de la tierra afecta directamente la economía del proyecto.
5.Realice un análisis de sombreado detallado
El análisis de sombreado debe completarse antes de finalizar el diseño del panel solar.
Las posibles fuentes de sombra incluyen:
• Filas de paneles solares adyacentes
• Edificios
• Árboles
• Postes de servicios públicos
• Chimeneas
• Equipos HVAC
• Parapetos
• Terreno
• Estructuras cercanas
Para los sistemas de tejados, los diseñadores deben mapear los obstáculos y determinar cómo cambian sus sombras a lo largo del día y en las diferentes estaciones.
Para proyectos solares montados en tierra, el análisis del terreno adquiere especial importancia. Las colinas, las pendientes, los árboles y las estructuras circundantes pueden crear patrones de sombra complejos.
Un análisis profesional de protección solar puede ayudar a identificar las áreas con mayor recurso solar y guiar la colocación de módulos.
El resultado es un diseño que no solo maximiza el número de paneles sino que maximiza la generación solar útil.
6.Deje suficiente espacio para el flujo de aire y la refrigeración
Los paneles solares funcionan de manera más eficiente cuando el calor excesivo puede disiparse.
Una estructura de montaje solar que proporcione suficiente espacio debajo de los módulos puede mejorar el flujo de aire natural. Una mejor ventilación puede ayudar a limitar la acumulación de temperatura, especialmente en climas cálidos.
Ésta es otra razón por la que el sistema de montaje no debe considerarse simplemente como un soporte estructural.
El diseño debe considerar:
Posición del panel + Altura de montaje + Flujo de aire + Clima local
Una ventilación adecuada puede contribuir a condiciones operativas más estables y al rendimiento del sistema a largo plazo.
7.Seleccione la estructura de montaje solar adecuada
La estructura de montaje solar debe adaptarse al tipo de proyecto.
Las aplicaciones comunes incluyen montaje solar en tejados, sistemas solares montados en el suelo y sistemas de seguimiento solar.
Los sistemas fotovoltaicos de tejado deben considerar:
• Tipo de techo
• Capacidad de carga del techo
• Pendiente del techo existente
• Impermeabilización
• Cargas de viento
• Área de instalación disponible
• Acceso para mantenimiento
Los techos de tejas, techos de metal, techos planos y techos de membrana pueden requerir diferentes enfoques de montaje.

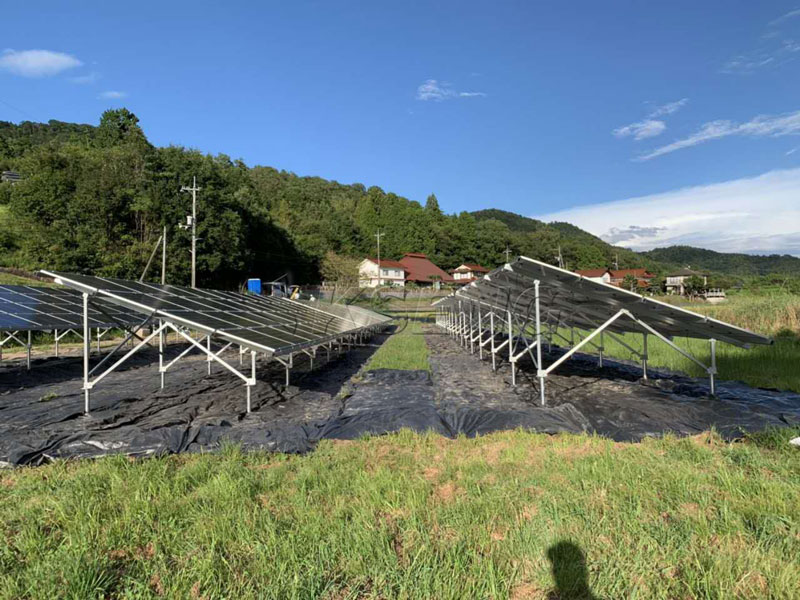

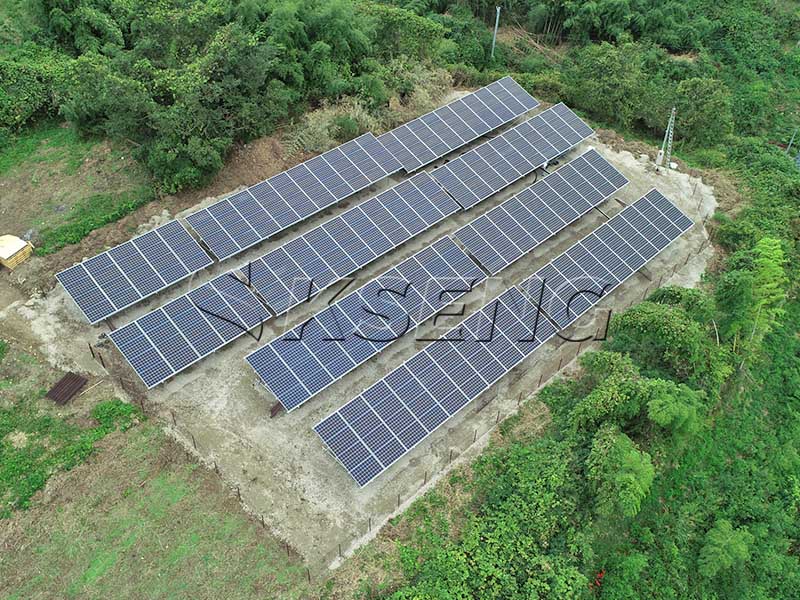

Los sistemas montados en el suelo brindan mayor flexibilidad en orientación, inclinación, espacio entre filas y configuración del conjunto.
El diseño debe considerar:
• Condiciones del suelo
• Terreno
• Tipo de cimentación
• Cargas de viento y nieve
• Utilización de la tierra
• Vegetación
• Drenaje
• Acceso al equipo
los sistemas de seguimiento solar de generación de energía
Para proyectos solares a gran escala, se pueden considerar los sistemas de seguimiento cuando el rendimiento energético adicional justifica los requisitos estructurales, mecánicos y de mantenimiento adicionales.
Los seguidores de un solo eje pueden seguir al sol durante todo el día y se utilizan cada vez más en aplicaciones a gran escala.
Un sistema de seguimiento solar diseñado adecuadamente puede ayudar a optimizar el rendimiento energético por unidad de terreno manteniendo al mismo tiempo una configuración de matriz eficiente.
8.Optimizar la densidad del panel sin sacrificar el rendimiento energético
Un error común en el diseño de paneles solares es centrarse únicamente en cuántos módulos pueden caber en un sitio.
Más paneles no significan automáticamente más electricidad proporcionalmente.
Por ejemplo, aumentar la densidad del panel puede crear:
• Más sombreado entre hileras
• Ventilación reducida
• Acceso de mantenimiento más difícil
• Enrutamiento de cables más complicado
• Temperatura local más alta
• Mayores restricciones de instalación
Un mejor enfoque es evaluar la relación entre:
Capacidad instalada + Irradiación solar + Pérdida de sombra + Utilización de terreno/techo + Requisitos de operación y mantenimiento
Esto crea un objetivo de optimización más realista para proyectos comerciales y de escala de servicios públicos.
El diseño óptimo del soporte solar no es necesariamente el diseño con la mayor cantidad de módulos. Es el diseño que ofrece la mejor combinación de rendimiento energético, confiabilidad, utilización del suelo, desempeño estructural y economía del proyecto.
9. Considere el tamaño del módulo y la orientación de montaje
Los módulos fotovoltaicos modernos son cada vez más grandes y potentes. Por lo tanto, la estructura de montaje solar debe diseñarse teniendo en cuenta las dimensiones reales del módulo y la configuración de instalación.
Los diseñadores deben determinar si los módulos deben instalarse en:
• Orientación vertical
• Orientación horizontal
• Configuraciones de una sola fila
• Configuraciones de varias filas
• Configuraciones de rastreador 2P
• Configuraciones de tejado este-oeste
La elección afecta la longitud del riel, el espacio entre los soportes, la disposición de las filas, la gestión de los cables, el tiempo de instalación y la utilización del terreno.
Para módulos fotovoltaicos de gran formato, la estructura de montaje debe proporcionar suficiente soporte estructural manteniendo al mismo tiempo un diseño eficiente y un proceso de instalación simplificado.
10.Mantener la estabilidad estructural para un desempeño a largo plazo
La optimización de la generación de energía no se trata sólo del primer año de funcionamiento.
Se puede esperar que un sistema de montaje solar funcione durante décadas. Si la estructura se deforma, se afloja, se corroe o cambia con el tiempo, es posible que ya no se mantenga la orientación original del panel.
El viento, la nieve, la expansión térmica, la vibración y la corrosión pueden afectar las estructuras de montaje.
Por lo tanto, el diseño del montaje solar debe diseñarse de acuerdo con las condiciones ambientales del sitio.
Las consideraciones estructurales clave incluyen:
• Velocidad del viento
• Carga de nieve
• Condiciones sísmicas
• Entorno de corrosión
• Condiciones de los cimientos
• Selección de materiales
• Calidad de los sujetadores
• Cálculos de carga estructural
Una estructura de montaje duradera ayuda a mantener la alineación del módulo y el rendimiento del sistema durante toda la vida operativa del proyecto.
11.Equilibrar el costo de generación e instalación de energía
El mayor rendimiento energético teórico no siempre produce el mejor rendimiento del proyecto.
Aumentar el ángulo de inclinación, ampliar el espacio entre filas, agregar seguidores o utilizar estructuras de montaje más complejas puede aumentar la producción de energía, pero estas opciones también pueden aumentar:
• Consumo de materiales
• Requisitos de cimentación
• Requisitos de terreno
• Mano de obra de instalación
• Costos de mantenimiento
• Complejidad de ingeniería
Por lo tanto, la optimización profesional del diseño solar debe considerar tanto el rendimiento energético como el costo total del proyecto.
Por ejemplo, un sistema de inclinación fija puede ser más adecuado para un proyecto donde la simplicidad, la confiabilidad y el bajo mantenimiento son prioridades, mientras que un sistema de seguimiento puede ser atractivo para un proyecto a escala de servicios públicos donde el rendimiento energético adicional puede justificar la inversión adicional.
La solución adecuada depende de la ubicación, la escala, el precio de la electricidad, el costo del terreno y los objetivos financieros del proyecto.
12.Utilice un diseño de montaje solar profesional
La optimización del diseño de los soportes solares requiere algo más que simplemente colocar paneles en un techo o terreno.
Un proceso de diseño profesional normalmente incluye:
Estudio del sitio y análisis geográfico.
Evaluación del recurso solar
Evaluación de techo o terreno
Análisis de sombreado
Optimización de la orientación del panel
Selección del ángulo de inclinación
Cálculo del espacio entre filas
Selección de estructura de montaje.
Análisis de carga de viento y nieve.
Consideraciones eléctricas y de mantenimiento.
Simulación de rendimiento energético
Disposición estructural final
El uso de este enfoque ayuda a los desarrolladores de proyectos a evitar problemas de diseño comunes y lograr un mejor equilibrio entre la producción de energía, la seguridad estructural y el costo del proyecto.
13.Cómo ayuda Kseng a optimizar los diseños de montaje solar
Como fabricante de sistemas de montaje solar, Kseng ofrece soluciones de montaje para aplicaciones fotovoltaicas residenciales, comerciales, industriales y de escala de servicios públicos.
Su cartera de productos cubre sistemas de montaje en tejados, sistemas de montaje en suelo, cocheras solares, estructuras fotovoltaicas agrícolas, soluciones solares flotantes y sistemas de seguimiento.
Kseng también brinda soporte de diseño estructural personalizado según las condiciones del proyecto, incluidas las dimensiones de los paneles, la geografía del sitio, las cargas de viento y nieve, los requisitos de los cimientos y los objetivos de diseño.
Para proyectos a gran escala, una solución de montaje personalizada puede ayudar a optimizar:
• Orientación del panel solar
• Ángulo de inclinación
• Espaciado entre hileras
• Utilización del suelo
• Estabilidad estructural
• Eficiencia de instalación
• Durabilidad a largo plazo
Este enfoque específico del proyecto es particularmente valioso cuando las condiciones del sitio hacen que los diseños de montaje estándar no sean adecuados.
Conclusión
Optimizar el diseño de un soporte solar es una de las formas más efectivas de mejorar el rendimiento general de un sistema fotovoltaico.
La clave no es simplemente instalar más paneles solares. En cambio, los diseñadores deben optimizar todo el panel solar equilibrando la orientación, el ángulo de inclinación, el espacio entre filas, el sombreado, el flujo de aire, la configuración del módulo, la estabilidad estructural, la utilización del suelo y el costo del proyecto.
Para proyectos de techo, el diseño debe maximizar el espacio disponible en el techo manteniendo la seguridad estructural y minimizando la sombra.
Para las granjas solares montadas en el suelo, el espacio entre hileras, el terreno, la geometría solar y la utilización del suelo se vuelven aún más importantes.
Para proyectos de gran escala, los sistemas de seguimiento pueden ofrecer otra opción para aumentar el rendimiento energético.
Un sistema de montaje solar diseñado profesionalmente proporciona la base para mantener la posición correcta del panel y un rendimiento confiable a largo plazo.
Al combinar un análisis preciso del sitio, un diseño optimizado de los paneles solares y una estructura de montaje duradera, los desarrolladores de proyectos solares pueden crear sistemas fotovoltaicos diseñados para una mayor generación de energía y un mejor valor a largo plazo.
