Un sistema de montaje solar en el suelo es el marco estructural utilizado para instalar módulos fotovoltaicos (PV) en terrenos abiertos. Un sistema diseñado correctamente conecta los módulos solares a los cimientos y transfiere cargas estructurales de forma segura al suelo mientras mantiene la orientación del módulo, el ángulo de inclinación y la geometría del conjunto requeridos.
Los sistemas solares montados en el suelo se utilizan ampliamente en proyectos fotovoltaicos comerciales, industriales y de servicios públicos porque proporcionan una mayor flexibilidad en el diseño del sitio, la orientación del conjunto y la capacidad del sistema en comparación con muchas aplicaciones en tejados.
El diseño y la instalación de un sistema de montaje solar en tierra generalmente implica seis etapas clave: evaluación del sitio, diseño estructural, selección de cimientos, instalación de la estructura de montaje, instalación del módulo fotovoltaico e inspección final..
Un sistema de montaje solar en el suelo es una estructura de montaje fotovoltaico instalada directamente en el suelo en lugar de en el techo de un edificio.
Un sistema solar típico montado en el suelo consta de:
Módulos solares fotovoltaicos
Rieles de montaje
Vigas o travesaños
Postes delanteros y traseros
Abrazaderas intermedias y abrazaderas finales
Conectores y sujetadores estructurales.
Tornillos de tierra, pilotes o cimientos de hormigón.
Interfaces eléctricas y de puesta a tierra.
La estructura de montaje soporta los módulos solares y transfiere cargas causadas por el peso del módulo, el viento, la nieve y otras condiciones ambientales a los cimientos y al suelo.
Para grandes proyectos fotovoltaicos, el sistema de montaje normalmente se diseña de acuerdo con las condiciones del sitio, las especificaciones del módulo, la configuración del conjunto y los estándares estructurales locales aplicables.
Un sistema de montaje solar en tierra confiable comienza con una ingeniería específica del sitio en lugar de seleccionar una estructura estándar sin evaluar el entorno de instalación.
Antes de diseñar la estructura de montaje, se debe evaluar el sitio del proyecto para determinar:
Terreno y pendiente
Características del suelo
Condiciones del agua subterránea
Velocidad del viento
Carga de nieve
Condiciones sísmicas
Riesgo de inundación
Ambiente de corrosión
Vegetación y drenaje
Acceso para equipos de construcción.
Las condiciones del terreno influyen directamente en la selección de los cimientos, la longitud de los postes, la disposición del conjunto y los métodos de instalación.
Para sitios relativamente planos, a menudo se pueden utilizar estructuras estándar de montaje en suelo con inclinación fija. Los sitios inclinados o irregulares pueden requerir alturas de postes personalizadas, estructuras ajustables o diferentes configuraciones de cimientos.
La disposición del módulo determina la geometría de todo el sistema de montaje solar en el suelo.
Los parámetros clave incluyen:
Dimensiones del módulo
Orientación del módulo
Instalación vertical u horizontal
Número de módulos por fila
Espaciado entre filas
Ángulo de inclinación
Sombreado entre hileras
Acceso de mantenimiento
Enrutamiento de cables
El diseño debe equilibrar la utilización del suelo, la producción de energía solar, la eficiencia de la construcción y los requisitos de mantenimiento.
Un espaciamiento adecuado entre hileras es particularmente importante porque un espaciamiento insuficiente puede aumentar el sombreado entre hileras y dificultar el mantenimiento.
El ángulo de inclinación determina el ángulo entre la superficie del módulo fotovoltaico y el plano horizontal.
Un sistema de montaje en el suelo con inclinación fija normalmente utiliza un ángulo predeterminado basado en factores como:
Latitud del proyecto
recurso solar
Objetivos de producción de energía
Disponibilidad de suelo
Condiciones del viento
Acumulación de nieve
Tecnología de módulos
Algunos sistemas de montaje en el suelo también admiten ángulos de inclinación ajustables. Los sistemas ajustables pueden proporcionar una mayor flexibilidad cuando las condiciones del proyecto requieren cambios en la inclinación del módulo.
El diseño estructural debe considerar todas las cargas relevantes que actúan sobre la estructura de montaje solar.
Las cargas de diseño típicas incluyen:
Carga muerta
La carga muerta incluye el peso de:
módulos fotovoltaicos
Rails
vigas
Publicaciones
Abrazaderas
sujetadores
Otros componentes estructurales
Carga de viento
El viento puede crear tanto presión descendente como fuerzas ascendentes sobre los módulos solares y las estructuras de montaje.
El diseño estructural debe considerar la velocidad del viento local, la inclinación del módulo, la geometría del conjunto, la categoría del terreno y otros parámetros de ingeniería aplicables.
Carga de nieve
En regiones con nevadas importantes, la estructura de montaje debe diseñarse para soportar la carga de nieve aplicable teniendo en cuenta la acumulación de nieve en los módulos fotovoltaicos inclinados.
Carga sísmica
Los proyectos ubicados en regiones sísmicas pueden requerir cálculos estructurales y consideraciones de cimentación adicionales.
El diseño final debe seguir los códigos de construcción locales aplicables, los estándares estructurales fotovoltaicos y los requisitos de ingeniería del proyecto.
Los cimientos son una de las partes más importantes de un sistema fotovoltaico montado en el suelo porque transfiere cargas estructurales al suelo.
La cimentación adecuada depende de las condiciones del suelo, las cargas estructurales, el equipo de construcción, la escala del proyecto y las regulaciones locales.
Un tornillo de tierra solar es una base de acero helicoidal que se instala mecánicamente en el suelo.
Los tornillos de puesta a tierra pueden ser adecuados cuando las condiciones del suelo permiten la instalación de tornillos y cuando el proyecto requiere un proceso de instalación de cimientos relativamente rápido.
Las ventajas potenciales incluyen:
Uso reducido de hormigón
Instalación rápida
Trabajos de construcción menos húmedos
Adecuado para condiciones de suelo seleccionadas.
Remoción o reubicación potencialmente más fácil
Kseng ofrece varios tipos de tornillos de tierra solares, incluidas configuraciones comunes, ajustables y de hoja grande.
Sin embargo, la selección de tornillos de tierra debe basarse en una investigación real del suelo y en cálculos de carga específicos del proyecto en lugar de utilizar una configuración de tornillos para cada sitio.
Los cimientos de pilotes utilizan postes de acero clavados en el suelo para crear el soporte estructural para el sistema de montaje fotovoltaico.
Los pilotes hincados se consideran comúnmente para grandes proyectos solares montados en el suelo y a escala comercial donde se encuentran disponibles condiciones de suelo y equipos de construcción adecuados.
La longitud y el perfil del pilote se deben determinar de acuerdo con:
Propiedades del suelo
Profundidad de empotramiento requerida
Cargas estructurales
Condiciones del viento
Requisitos de corrosión
Método de instalación
Las soluciones de montaje de pilotes en el suelo de Kseng están diseñadas para diferentes condiciones de terreno y pueden utilizar cimientos de pilotes de concreto o tornillos de tierra según la configuración del proyecto.
Los cimientos de hormigón pueden proporcionar una solución de cimientos estable para estructuras solares montadas en el suelo , particularmente cuando las condiciones del suelo o los requisitos del proyecto hacen que los cimientos hincados no sean adecuados.
Se puede considerar un sistema de cimentación de hormigón para:
Condiciones difíciles del suelo.
Altas cargas estructurales
Ciertos sitios rocosos
Proyectos que requieren cimientos de hormigón diseñado
La estructura de montaje en el suelo con cimientos de concreto de Kseng utiliza componentes de aluminio AL6005-T5 y está posicionada para aplicaciones solares industriales, comerciales y de gran escala.
Una estructura típica de montaje solar en el suelo consta de varios componentes interconectados.
Los postes transfieren cargas desde la estructura superior a los cimientos.
También determinan la elevación del conjunto fotovoltaico y ayudan a mantener la geometría requerida del módulo.
Las vigas conectan los postes y sostienen los rieles.
Distribuyen cargas estructurales a través de la estructura de montaje y mantienen la alineación del panel solar.
Los rieles proporcionan la interfaz de montaje directo para los módulos fotovoltaicos.
Por lo general, se conectan a vigas y se aseguran con abrazaderas de módulo.
Las abrazaderas intermedias aseguran los módulos adyacentes a lo largo del riel, mientras que las abrazaderas de los extremos aseguran los bordes exteriores del conjunto de módulos.
Pernos, tuercas, arandelas y conectores estructurales unen los componentes individuales en una estructura de montaje fotovoltaica completa.
Se debe considerar la compatibilidad del material y la resistencia a la corrosión al seleccionar sujetadores y conectores.
La gama de productos de estructuras de montaje fotovoltaico de Kseng incluye columnas, vigas, rieles y conectores como componentes estructurales clave de los sistemas de montaje fotovoltaico.

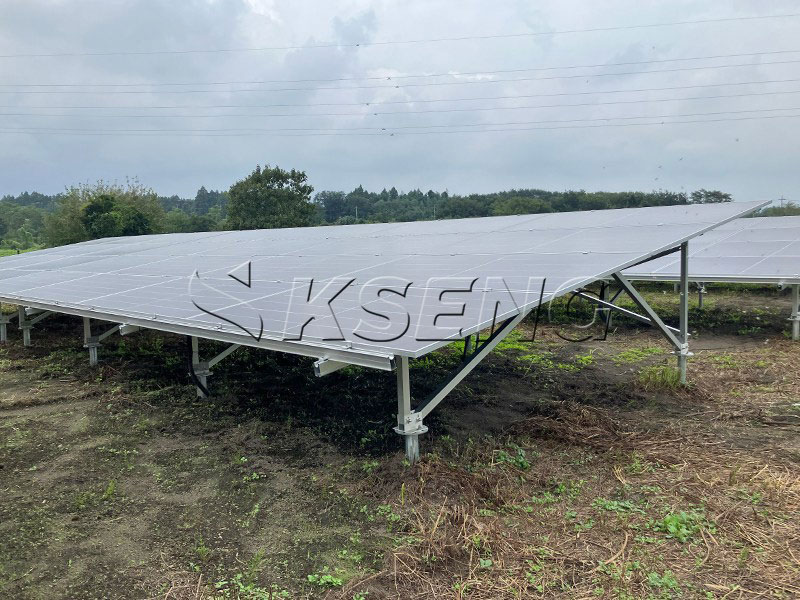

El proceso de instalación debe seguir los planos estructurales aprobados y las instrucciones de instalación específicas del proyecto.
Antes de la instalación:
Confirme los límites del sitio.
Verifique el diseño de montaje.
Marque las posiciones de los cimientos.
Consultar rutas de acceso.
Retire los obstáculos donde sea necesario.
Confirme la elevación del terreno y las condiciones del terreno.
La preparación precisa del sitio ayuda a evitar errores de instalación acumulativos en grandes conjuntos fotovoltaicos.
Instale la base seleccionada de acuerdo con el diseño de ingeniería.
Para tornillos a tierra, el equipo de instalación introduce el tornillo a la profundidad y posición especificadas.
En el caso de pilotes, los postes se hincan hasta la profundidad de empotramiento requerida.
Para cimientos de concreto, la excavación, el refuerzo, la colocación del concreto y el curado deben seguir las especificaciones de ingeniería aprobadas.
Se deben verificar el posicionamiento de los cimientos y las tolerancias de instalación antes de ensamblar la estructura de montaje superior.
Una vez completada la base, instale los postes y conéctelos a las vigas.
En esta etapa, los instaladores deben verificar:
Alineación de publicaciones
Elevación
Verticalidad
Espaciado
Conexiones de pernos
Orientación de la matriz
La alineación estructural precisa es importante porque se pueden acumular pequeños errores de posicionamiento en filas largas.
Instale los rieles de montaje en las vigas de acuerdo con el diseño del módulo aprobado.
Los rieles deben estar alineados para proporcionar una superficie de montaje consistente para los módulos fotovoltaicos.
Verifique el espaciado de los rieles, los puntos de conexión y la instalación de sujetadores antes de instalar los módulos.
Coloque los módulos fotovoltaicos según el diseño de matriz aprobado.
Utilice abrazaderas intermedias y de extremo para fijar los módulos a los rieles de montaje.
Durante la instalación, los instaladores deben verificar:
Alineación del módulo
Posición de la abrazadera
Apriete del sujetador
Espaciado de módulos
Enrutamiento de cables
Posible contacto entre módulos y componentes estructurales.
El sistema de montaje completo debe inspeccionarse antes de la puesta en servicio.
La inspección debe incluir:
Posición de la fundación
Alineación estructural
Instalación de sujetadores
Instalación de abrazadera
Posición del módulo
Puesta a tierra eléctrica
Gestión de cables
Daño estructural
Protección contra la corrosión
Condiciones de seguridad del sitio
Cualquier problema de instalación debe corregirse antes de poner en funcionamiento el sistema fotovoltaico.
No existe una estructura de montaje única adecuada para cada proyecto solar.
La selección debe considerar cinco factores principales.
La investigación del suelo ayuda a determinar si son adecuados tornillos de tierra, pilotes hincados o cimientos de hormigón.
El viento, la nieve y las condiciones sísmicas influyen en el diseño estructural y los requisitos de cimentación.
Los terrenos planos, inclinados y desiguales pueden requerir diferentes configuraciones estructurales.
Los proyectos residenciales, comerciales, industriales y de servicios públicos pueden tener diferentes requisitos de velocidad de instalación, capacidad estructural y optimización de costos.
El aluminio y el acero se utilizan ampliamente en estructuras de montaje fotovoltaico.
El aluminio proporciona una opción ligera y resistente a la corrosión para muchas aplicaciones fotovoltaicas, mientras que el acero galvanizado proporciona una alta resistencia estructural y se utiliza ampliamente para estructuras montadas en el suelo.
El material apropiado debe seleccionarse según los requisitos estructurales, las condiciones ambientales, los métodos de instalación y la economía del proyecto.
Kseng ofrece soluciones de seguimiento y montaje solar para aplicaciones fotovoltaicas residenciales, comerciales, industriales y de servicios públicos.
Su gama de productos incluye sistemas de montaje en tierra, sistemas de montaje en granjas solares, tornillos de tierra solares y sistemas de seguimiento solar.
Las soluciones de montaje en suelo de Kseng incluyen diferentes configuraciones estructurales y de cimientos para requisitos específicos del proyecto. Su sistema de montaje en suelo con pilotes, por ejemplo, está diseñado para terrenos planos, irregulares e inclinados y admite dimensiones personalizadas.
Para proyectos que requieren cimientos de concreto, Kseng también ofrece estructuras de montaje en el suelo de aluminio AL6005-T5 diseñadas para aplicaciones comerciales, industriales y de escala de servicios públicos.
La estructura de montaje final siempre debe seleccionarse y diseñarse de acuerdo con el sitio del proyecto, los estándares locales, las especificaciones del módulo y los requisitos de carga estructural.
Antes de comenzar la instalación, los equipos del proyecto deben verificar lo siguiente:
| Consideración clave | del elemento de diseño |
|---|---|
| Estudio del sitio | Terreno, pendiente y acceso |
| Investigación de suelos | Resistencia del suelo e idoneidad de los cimientos. |
| Carga de viento | Velocidad del viento de diseño local |
| Carga de nieve | Acumulación de nieve y capacidad estructural. |
| Carga sísmica | Requisitos sísmicos aplicables |
| Diseño del módulo | Configuración vertical/paisaje y fila |
| Ángulo de inclinación | Latitud, rendimiento energético y condiciones del lugar. |
| Base | Tornillo de tierra, pilote u hormigón |
| Estructura | Postes, vigas, rieles y conectores. |
| sujetadores | Compatibilidad de materiales y resistencia a la corrosión. |
| Instalación | Alineación, par y tolerancias. |
| Inspección | Control de calidad estructural y eléctrica. |
Un sistema de montaje solar en tierra es un sistema estructural que se utiliza para instalar módulos fotovoltaicos en el suelo. Normalmente incluye cimientos, postes, vigas, rieles, abrazaderas y sujetadores.
La cimentación adecuada depende de las condiciones del suelo, las cargas estructurales, el terreno, las condiciones ambientales y los requisitos de ingeniería locales. Las opciones comunes son tornillos de tierra, pilotes hincados y cimientos de concreto.
Los sistemas fotovoltaicos montados en el suelo y en los tejados sirven para diferentes condiciones de sitio. Los sistemas montados en el suelo pueden proporcionar una mayor flexibilidad en la orientación, inclinación y diseño del conjunto, mientras que los sistemas en la azotea pueden utilizar el espacio del edificio existente. La solución adecuada depende del sitio del proyecto y de los requisitos de ingeniería.
No existe una profundidad de instalación universal. La profundidad requerida depende de las propiedades del suelo, las cargas estructurales, el diseño del tornillo y los requisitos de ingeniería locales. Se debe utilizar una investigación del suelo y un cálculo estructural para determinar la profundidad de instalación específica del proyecto.
Los materiales comunes incluyen aleaciones de aluminio, acero galvanizado y sujetadores de acero inoxidable. La selección de materiales depende de los requisitos estructurales, la exposición ambiental, las condiciones de corrosión y el diseño del proyecto.
La vida útil depende del diseño estructural, la calidad del material, la protección contra la corrosión, la calidad de la instalación y las condiciones ambientales. Los sistemas de montaje fotovoltaicos diseñados y mantenidos adecuadamente están diseñados para un funcionamiento en exteriores a largo plazo.
El equipo del proyecto debe verificar el estudio del sitio, las condiciones del suelo, los cálculos estructurales, el diseño de los cimientos, la disposición del módulo, las cargas de viento y nieve, los planos de instalación y las normas locales aplicables antes de la construcción.
El diseño del sistema de montaje solar en tierra es una combinación de ingeniería estructural, ingeniería de cimientos, planificación del diseño fotovoltaico y tecnología de instalación.
Un sistema confiable comienza con una evaluación detallada del sitio y continúa con la selección de los cimientos, el diseño estructural, la instalación precisa y la inspección final.
Para proyectos fotovoltaicos comerciales, industriales y de servicios públicos, el sistema de montaje debe diseñarse de acuerdo con las condiciones reales del sitio en lugar de depender de una configuración única para todos.
Al combinar tecnología de cimentación adecuada, materiales resistentes a la corrosión, diseño estructural preciso y métodos de instalación eficientes, un sistema fotovoltaico montado en el suelo puede proporcionar una plataforma estructural estable para la generación de energía solar a largo plazo.
