A medida que la demanda mundial de energía renovable continúa creciendo, los proyectos de energía solar se han convertido en una parte clave de la transición energética. Sin embargo, muchos propietarios e instaladores de proyectos suelen pasar por alto un vínculo fundamental: la selección de los cimientos solares. La base solar es la 'raíz' de todo el sistema solar, responsable de soportar los paneles solares, inversores y otros componentes, y de resistir presiones externas como el viento, la nieve, la actividad sísmica y el asentamiento del suelo. Una elección equivocada no sólo puede generar mayores costos de construcción y retrasos en los cronogramas, sino que también puede plantear riesgos potenciales de seguridad para el funcionamiento a largo plazo del sistema solar (generalmente 25 años o más).
Entre los numerosos tipos de cimientos solares, los cimientos de hormigón, los cimientos de pilotes roscados y los cimientos de lastre son las opciones más utilizadas y maduras. Cada tipo tiene sus propias características, escenarios aplicables y ámbito de aplicación. Para ayudarle a tomar la decisión correcta proporcionándole contenido original y valioso, este artículo realizará un análisis y una comparación exhaustivos de estos tres tipos de bases y le brindará una guía práctica de selección.
1. Descripción general de los tres tipos principales de cimientos solares
Antes de profundizar en el método de selección, es necesario comprender primero las características básicas de cada tipo de base solar, incluidos sus principios estructurales, ventajas principales y limitaciones inherentes. Esto ayudará a sentar las bases para la selección posterior.

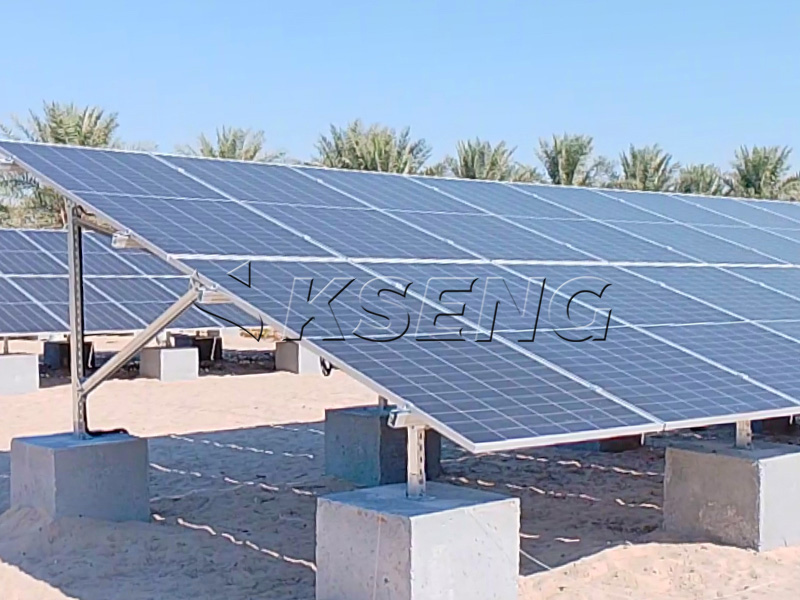

La cimentación solar de hormigón es un tipo de cimentación tradicional y ampliamente utilizado, que se divide en cimentación de hormigón colado in situ y cimentación de hormigón prefabricado. Se fabrica vertiendo hormigón (generalmente de grado C20-C30) en plantillas prediseñadas e incrustando pernos de anclaje para conectar con soportes solares. El tipo moldeado in situ se vierte en el sitio, mientras que el tipo prefabricado se produce en la fábrica y se transporta al sitio para su instalación, lo que es más eficiente.
Ventajas principales : Tiene una excelente capacidad de carga y estabilidad, puede soportar grandes cargas de viento y nieve y es adecuado para diversas condiciones geológicas complejas. La vida útil es larga (consistente con el sistema solar, hasta 25-30 años) y el costo de mantenimiento es extremadamente bajo. Es especialmente adecuado para plantas de energía solar centralizadas a gran escala, donde los requisitos de estabilidad son altos.
Desventajas : El proceso de construcción es relativamente complejo y requiere excavación en el sitio, montaje de encofrados, vertido de concreto y curado (el período de curado generalmente no es inferior a 7 días y 10 días en invierno), lo que conduce a un ciclo de construcción largo. Los trabajos de excavación alterarán el entorno circundante, destruirán la vegetación y generarán una cierta cantidad de residuos de construcción. Además, los costos de material y mano de obra son relativamente altos y el costo de transporte del concreto también es una parte importante del costo del proyecto.
Escenarios aplicables : plantas de energía solar centralizadas, grandes proyectos solares comerciales, sitios con buena capacidad de carga de suelo (como suelo cohesivo, suelo arenoso) y áreas con fuertes cargas de viento y nieve. También es adecuado para proyectos sin requisitos estrictos en el ciclo de construcción y bajas restricciones de protección ambiental.
La cimentación solar de pilotes de tornillo, también conocida como cimentación de pilotes helicoidales, es un nuevo tipo de cimentación que se ha desarrollado rápidamente en los últimos años. Está compuesto por un cuerpo de pilote de acero y palas helicoidales. Se instala girando el cuerpo del pilote en el suelo a través de un martinete profesional, sin necesidad de excavación, vertido de hormigón ni curado. El cuerpo del pilote suele estar hecho de acero galvanizado (espesor de capa de zinc ≥86μm en áreas salino-álcalis) para mejorar la resistencia a la corrosión.
Ventajas principales : La eficiencia de la construcción es extremadamente alta: cada pilote se puede instalar en 15 minutos o menos, lo que puede acortar en gran medida el ciclo de construcción y realizar 'hincado e instalación de pilotes el mismo día'. No requiere excavación, por lo que tiene poco impacto en el medio ambiente circundante, no genera residuos de construcción y es adecuado para áreas ambientalmente sensibles como pastizales y humedales. El proceso de instalación es simple, requiere solo equipo de hinca de pilotes profesional y el costo es menor que el de los cimientos de concreto moldeados in situ en muchos escenarios. También se puede reciclar y reutilizar, lo que es más respetuoso con el medio ambiente.
Desventajas : La capacidad de carga se ve muy afectada por la calidad del suelo. No es adecuado para roca dura, grava gruesa u otras condiciones geológicas, porque es difícil de rotar e insertar, e incluso el cuerpo del pilote puede dañarse. En áreas con fuerte corrosión (como áreas costeras salinas-alcalinas), el cuerpo del pilote de acero necesita un tratamiento anticorrosión adicional; de lo contrario, afectará la vida útil. El costo de amortización inicial del equipo es relativamente alto.
Escenarios aplicables : Plantas de energía solar distribuida, proyectos complementarios agrícola-solar, proyectos complementarios pesquero-solar, áreas con suelo blando (como limo, loess), áreas ambientalmente sensibles (pastizales, humedales) y proyectos con cronogramas de construcción ajustados. También es adecuado para proyectos donde la excavación no es conveniente o está prohibida.

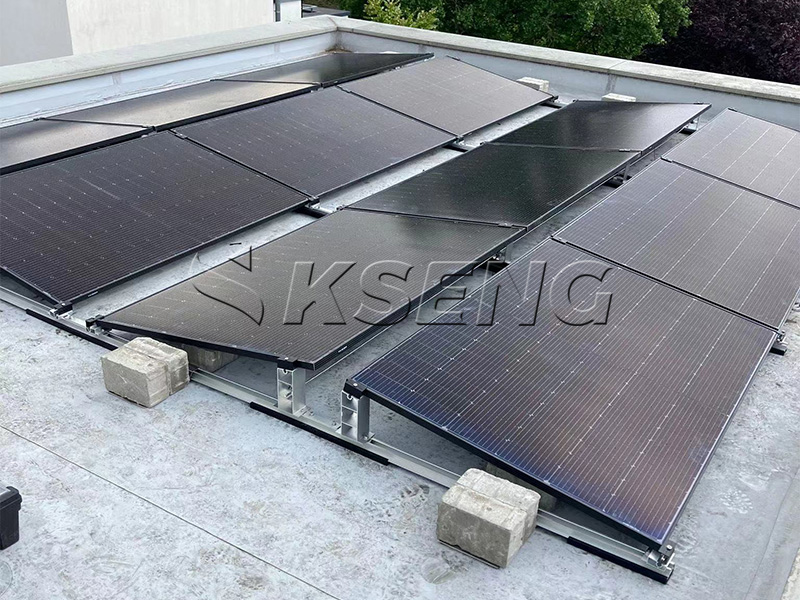

La base solar de lastre, también conocida como base de peso, es una base no penetrante que no necesita insertarse en el suelo. Se basa en el peso propio de materiales pesados (como bloques prefabricados de hormigón, pesas de acero o incluso materiales reciclados) para fijar los soportes solares, garantizando la estabilidad del sistema solar. Generalmente se prefabrica en fábrica y se instala en el suelo o en el techo mediante elevación.
Ventajas principales : La construcción es extremadamente simple, no se requiere excavación ni hincado de pilotes y la velocidad de instalación es rápida. No daña el suelo original ni la estructura del techo, por lo que es adecuado para proyectos solares en techos (techos planos), proyectos solares temporales y sitios donde está prohibida la penetración en el suelo (como vertederos cubiertos). El costo es relativamente bajo, especialmente para proyectos solares de pequeña escala, y el desmontaje y reubicación posteriores son convenientes. Casi no tiene impacto sobre el medio ambiente y no altera el suelo ni la vegetación.
Desventajas : La estabilidad es relativamente pobre y depende completamente del peso propio para resistir el viento y las fuerzas ascendentes, por lo que no es adecuado para áreas con fuertes cargas de viento. Requiere una superficie de instalación plana y dura; de lo contrario, es fácil inclinarlo o desplazarlo. Para proyectos solares a gran escala, se necesita una gran cantidad de materiales pesados, lo que aumentará los costos de transporte e instalación, y también ocupará un área grande. La capacidad antivuelco es débil y no es adecuada para áreas con fuertes nevadas o terreno irregular.
Escenarios aplicables : proyectos solares en techos (techos planos residenciales y comerciales), proyectos solares terrestres a pequeña escala, proyectos solares temporales, sitios donde está prohibida la penetración en el suelo y áreas con bajas cargas de viento y terreno plano. También es adecuado para proyectos que deben desmontarse y reubicarse en una etapa posterior.
2. Factores clave para seleccionar cimentaciones solares
Para elegir el tipo de cimentación solar más adecuado no basta con conocer las características de cada tipo. También es necesario considerar de manera integral los siguientes factores clave, que determinan directamente la racionalidad, economía y seguridad de la selección de la base. Estos factores son también los puntos centrales que los usuarios suelen buscar y que pueden mejorar la relevancia del artículo.
2.1 Condiciones geológicas
Las condiciones geológicas son el factor principal que determina el tipo de base solar. En primer lugar, es necesario realizar estudios geológicos in situ para comprender el tipo de suelo, la capacidad de carga, el nivel del agua subterránea y si hay capas de roca dura o capas gruesas de grava. Por ejemplo, si la capacidad de carga del suelo es buena (≥150 kPa), se puede seleccionar una base de hormigón o una base de pilotes roscados; si el suelo es blando (como limo), la base de pilotes de tornillo es más adecuada (puede penetrar la capa de suelo blando para alcanzar la capa de suelo estable que se encuentra debajo); si el sitio es de roca dura, son más adecuados cimientos de hormigón moldeados in situ (fijados incrustados en la roca); si el nivel del agua subterránea es alto, se debe seleccionar una base de pilotes de tornillos o una base de hormigón prefabricado para evitar el impacto del agua en el curado del hormigón.
2.2 Escala y tipo de proyecto
Las plantas de energía solar centralizadas a gran escala tienen altos requisitos de estabilidad y capacidad de carga, por lo que la base de hormigón suele ser la primera opción; Las plantas de energía solar distribuida (residenciales, comerciales) tienen altos requisitos de eficiencia de construcción y protección ambiental a pequeña escala, por lo que son más adecuados los cimientos de pilotes de tornillos o de lastre. Los proyectos solares de techo solo pueden elegir cimientos de lastre (no penetrantes) para evitar dañar la estructura del techo; Los proyectos complementarios agrícolas-solar y pesquero-solar requieren poco impacto en la tierra, por lo que los cimientos de pilotes roscados son la mejor opción.
2.3 Ciclo de Construcción y Eficiencia
Si el proyecto tiene un cronograma de construcción ajustado y necesita ser puesto en funcionamiento rápidamente, se debe seleccionar una base de pilotes de tornillo o una base de lastre, porque su velocidad de construcción es mucho más rápida que la de la base de concreto (sin período de curado). Si el ciclo de construcción no es estricto y la estabilidad es la consideración principal, se puede seleccionar una base de hormigón. Por ejemplo, en algunos proyectos de energía solar de emergencia, los cimientos de pilotes roscados pueden acortar el período de construcción en un 50% en comparación con los cimientos de concreto.
2.4 Requisitos de protección ambiental
En áreas ambientalmente sensibles, como reservas naturales, pastizales y humedales, la excavación y la construcción están estrictamente restringidas. En este momento, se debe seleccionar una base de pilotes de tornillos (sin excavación) o una base de lastre (sin daños al suelo) para minimizar el impacto en el medio ambiente ecológico. Los cimientos de concreto requieren una excavación a gran escala, que destruirá la vegetación y la estructura del suelo, por lo que no son adecuados para tales áreas. Además, los cimientos de pilotes roscados se pueden reciclar, lo que está más en línea con el concepto de desarrollo ecológico.
2.5 Presupuesto de costos
El costo es un factor importante para la mayoría de los proyectos. En términos generales, el costo de los cimientos de lastre es el más bajo, seguido por los cimientos de pilotes roscados y los cimientos de concreto son los más altos. Sin embargo, cabe señalar que el costo se ve afectado por la escala del proyecto, las condiciones geológicas y los costos laborales regionales. Por ejemplo, en áreas con altos costos de transporte de concreto, la cimentación con pilotes de tornillos puede ser más económica; para proyectos a gran escala, el costo de los cimientos de concreto se puede reducir mediante la construcción por lotes. En el ciclo de operación de 25 años, aunque la inversión inicial de los cimientos de pilotes roscados es un 22% mayor que la de los cimientos de concreto en algunos proyectos, la tasa total de retorno de la inversión es 0,8 puntos porcentuales mayor debido a una conexión más rápida a la red y a la reducción de los costos de nivelación del terreno.
2.6 Condiciones climáticas
Las condiciones climáticas como la velocidad del viento, las nevadas y la temperatura también influyen en la selección de los cimientos. En áreas con fuertes cargas de viento (como áreas costeras), se deben seleccionar cimientos de concreto o cimientos de pilotes de tornillos con una fuerte capacidad antilevantamiento; La base de lastre no es adecuada debido a su débil capacidad antiviento. En zonas frías con permafrost, los cimientos de hormigón deben enterrarse por debajo de la línea de congelación (2,1 metros en el noreste de China) y adoptar una sección trapezoidal para evitar el levantamiento de las heladas; La base de pilotes de tornillo puede evitar las heladas mediante un anclaje profundo, pero el cuerpo del pilote de acero necesita aumentar el espesor de la pared para resistir la fractura frágil a baja temperatura. En áreas salino-álcalis, los cimientos de concreto deben usar cemento Portland de escoria (grado de resistencia a los sulfatos ≥KS90) y los cimientos de pilotes roscados deben reforzar el tratamiento anticorrosión.
3. Guía práctica de selección
Para ayudarle a seleccionar rápidamente el tipo de cimentación solar adecuado, hemos elaborado una guía práctica de selección basada en los factores anteriores, que puede utilizarse directamente en la práctica del proyecto:
Elija una base de hormigón si : está construyendo una planta de energía solar centralizada a gran escala, el sitio tiene buena capacidad de carga del suelo, el ciclo de construcción no es estricto, los requisitos de protección ambiental no son altos y se requiere estabilidad a largo plazo y bajos costos de mantenimiento.
Elija Screw Pile Foundation si : está construyendo una planta de energía solar distribuida, un proyecto complementario agrícola-solar/pesca-solar, el sitio tiene suelo blando o áreas ambientalmente sensibles, el cronograma de construcción es ajustado y necesita minimizar el impacto ambiental y realizar una instalación rápida.
Elija Ballast Foundation si : está construyendo un proyecto solar de techo, un proyecto solar temporal a pequeña escala, el sitio prohíbe la penetración en el suelo, el terreno es plano, la carga de viento es baja y necesita una construcción simple y de bajo costo.
4. Errores comunes que se deben evitar en la selección de bases
En el proyecto real, muchos propietarios de proyectos toman decisiones equivocadas debido a una comprensión insuficiente de los tipos de cimientos o al ignorar factores clave, lo que conduce a pérdidas innecesarias. A continuación se presentan algunos errores comunes que se deben evitar y que pueden mejorar el valor práctico del artículo y atraer más clics de los usuarios:
Error 1: Buscar ciegamente el bajo coste y elegir una base de lastre en zonas de fuertes vientos, lo que conlleva el riesgo de que el panel solar se vuelque con fuertes vientos.
Error 2: ignorar los estudios geológicos y elegir cimentaciones con pilotes roscados en zonas de roca dura, lo que provoca dificultades de instalación y mayores costes.
Error 3: Pasar por alto el ciclo de construcción y elegir cimientos de hormigón para proyectos que deben ponerse en funcionamiento rápidamente, lo que provoca retrasos en la conexión a la red y pérdida de beneficios de generación de energía.
Error 4: ignorar los requisitos de protección del medio ambiente y elegir cimientos de hormigón en zonas ambientalmente sensibles, lo que lleva a no pasar la evaluación de impacto ambiental.
5. Conclusión
La selección de tipos de cimientos solares (hormigón, pilotes roscados, lastre) no es una cuestión de 'talla única', sino que debe considerarse de manera integral en función de las condiciones geológicas, la escala del proyecto, el ciclo de construcción, los requisitos de protección ambiental, el presupuesto de costos y las condiciones climáticas. Cada tipo de cimentación tiene sus propias ventajas y escenarios aplicables: la cimentación de hormigón es estable y duradera, adecuada para proyectos a gran escala; la base de pilotes roscados es eficiente y respetuosa con el medio ambiente, adecuada para proyectos distribuidos y ambientalmente sensibles; La base de lastre es simple y de bajo costo, adecuada para techos y proyectos temporales.
Al comprender las características de cada tipo de cimentación y seguir la guía de selección de este artículo, podrá elegir la cimentación solar más adecuada para su proyecto, garantizar el funcionamiento seguro y estable a largo plazo del sistema solar, optimizar los costos del proyecto y la eficiencia de la construcción, y promover el desarrollo sostenible de la industria de la energía solar. Si tiene más preguntas sobre la selección de cimientos solares, puede comunicarse con nuestro equipo profesional para una consulta personalizada.
