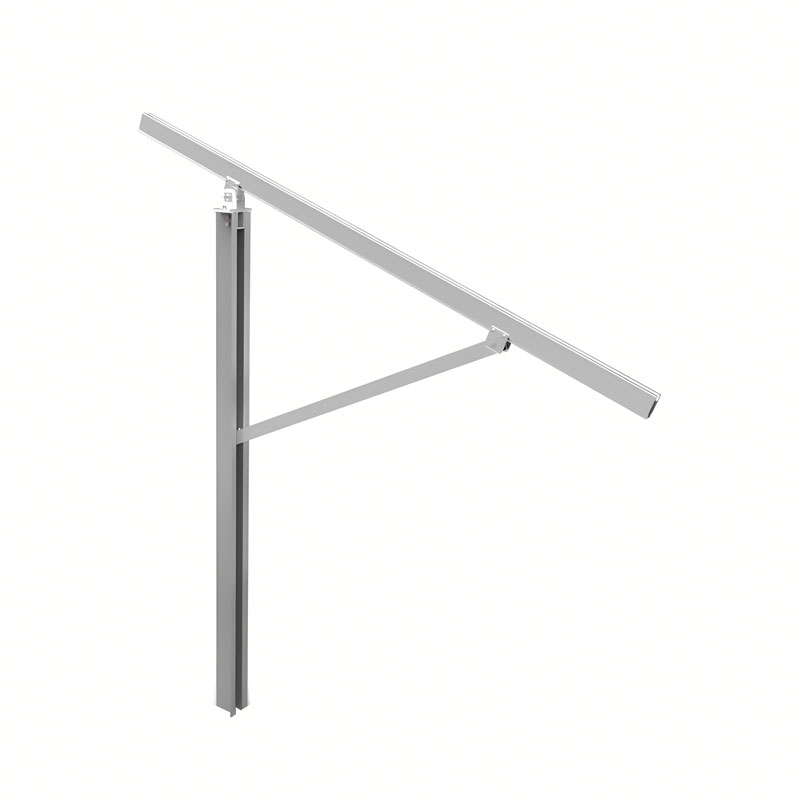

1. Columnas de montaje fotovoltaico: la base de soporte vertical

• Funciones clave:

• Soportar cargas verticales de módulos solares y estructuras superiores.

• Determine la altura y elevación del panel solar.

• Transfiera cargas de forma segura a los cimientos y al suelo.

• Materiales comunes:

• Acero galvanizado en caliente: alta resistencia, bajo costo, ideal para sistemas montados en el suelo en áreas con mucha nieve o viento.

• Aluminio anodizado: Ligero (30 % más ligero que el acero), resistente a la corrosión, perfecto para regiones costeras o húmedas.

• Acero aleado: alta resistencia a la tracción, utilizado para proyectos de servicio pesado o de gran envergadura.

• Tipos: columnas frontales (ajustan el ángulo de inclinación), columnas traseras (mantienen la estabilidad) y columnas de soporte (para matrices grandes).

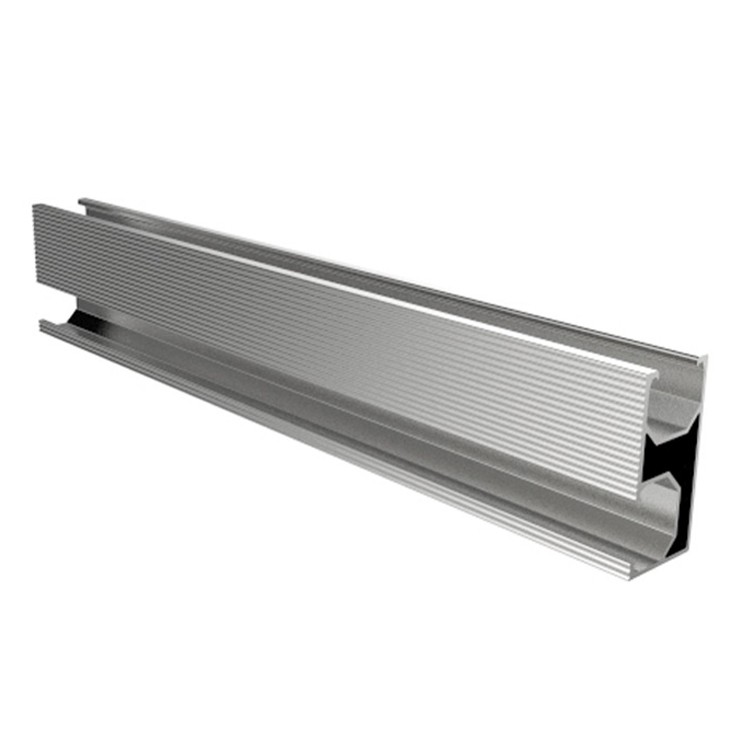

2. Vigas de montaje fotovoltaico: el distribuidor de carga horizontal

• Funciones clave:

• Conecte las columnas para formar un marco horizontal estable.

• Rieles de soporte y módulos solares, transfiriendo cargas a columnas.

• Mantenga el espaciado y la alineación de los paneles solares.

• Materiales y perfiles comunes:

• Acero galvanizado en forma de C/Z: alta rigidez, rentable, ampliamente utilizado en soportes fotovoltaicos fijos.

• Aleación de aluminio (6063‑T5): ligera, fácil de procesar, adecuada para sistemas residenciales y de tejado.

• Viga I/viga H: Para centrales eléctricas montadas en tierra a gran escala que requieren una alta capacidad de carga.

• Consejo de instalación: Las vigas están atornilladas (sin soldadura) a las columnas para facilitar el montaje y desmontaje, lo que reduce los costos de mano de obra en el sitio.



3. Rieles de montaje fotovoltaico: el soporte de paneles solares

• Funciones clave:

• Proporcione una superficie plana y estable para la instalación de paneles solares.

• Asegure los paneles con abrazaderas (abrazaderas intermedias/finales) y resista la vibración del viento.

• Permite un ajuste preciso del espaciado y alineación de los paneles.

• Materiales y características comunes:

• Aleación de aluminio anodizado (6063‑T5): el material estándar para rieles fotovoltaicos : resistente a la corrosión, liviano y compatible con la mayoría de las abrazaderas de paneles solares.

• Diseño de perfil extruido: ranuras en T/ranura en C para una instalación de abrazadera flexible y un fácil ajuste en el sitio.

• Personalización de la longitud: corte a longitudes específicas del proyecto (normalmente entre 2,4 y 6 m) para minimizar el desperdicio.

• Tipos: Rieles estándar (para paneles normales), rieles de alta resistencia (para módulos grandes/pesados) y minirieles (para sistemas de techo pequeños).



4. Conectores de montaje fotovoltaico: las 'uniones' estructurales

• Funciones clave:

• Conecte columnas a vigas, vigas a rieles y rieles a paneles.

• Resistir fuerzas de corte y tensión, manteniendo la integridad estructural bajo cargas dinámicas (viento/terremoto).

• Permita un montaje atornillado rápido o sin herramientas, lo que reduce el tiempo de instalación.

• Tipos y materiales comunes:

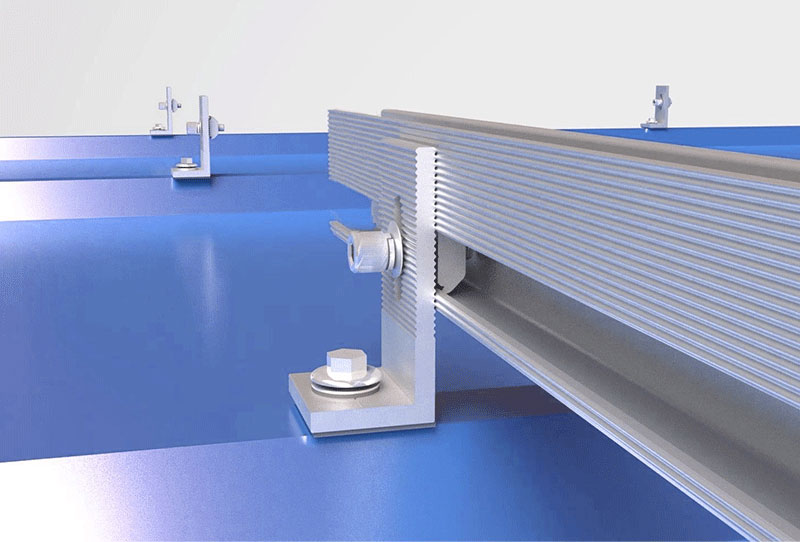

• Ángulos en L (conectores en ángulo recto): conectan componentes verticales/horizontales (columnas-vigas, vigas-rieles); Aluminio o acero galvanizado.

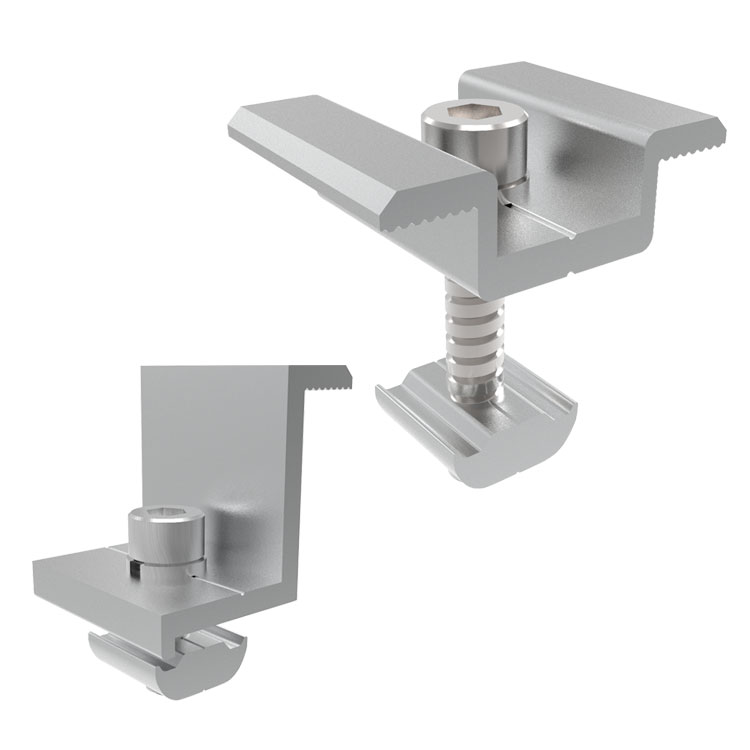

• Abrazaderas intermedias/extremas: fije los paneles solares a los rieles; Aluminio anodizado con tornillería de acero inoxidable.



• Pernos/tuercas/arandelas: sujetadores de núcleo; Acero inoxidable (304/316) para resistencia a la corrosión, con diseño antiaflojamiento.

• Soportes triangulares: mejoran la estabilidad de las uniones entre columnas y vigas, especialmente en áreas con fuertes vientos.

• Requisito crítico: Todos los conectores deben coincidir con el material de los componentes principales (conectores de aluminio para rieles de aluminio) para evitar la corrosión galvánica.

¿Por qué elegir las estructuras de montaje fotovoltaicas de Kseng Energy?

• Materiales de primera calidad: todas las columnas, vigas, rieles y conectores utilizan aluminio o acero galvanizado resistente a la corrosión, lo que garantiza una vida útil de 25 años.

• Estabilidad estructural: Diseñado para soportar condiciones climáticas extremas (velocidad del viento de hasta 60 m/s, carga de nieve de hasta 1,5 kN/m²).

• Instalación sencilla: el diseño modular atornillado reduce el tiempo en el sitio en un 30 % en comparación con los sistemas soldados.

• Soluciones personalizadas: diseñadas para proyectos solares costeros, agrícolas y sobre tejados.

• Certificaciones globales: las certificaciones TUV, CE e ISO garantizan el cumplimiento de los estándares internacionales.
