En la transición global hacia la energía renovable, los sistemas fotovoltaicos (PV) se han convertido en la piedra angular de la adopción de energía limpia. Sin embargo, muchos propietarios e instaladores de proyectos fotovoltaicos pasan por alto un detalle crítico que afecta directamente la eficiencia de la generación de energía: el ángulo de inclinación del soporte solar. Las investigaciones muestran que un solo error de cálculo en el ángulo de inclinación puede resultar en una pérdida anual de generación de energía del 10%, lo que equivale a desperdiciar miles de kilovatios-hora de electricidad y reducir significativamente el retorno de la inversión (ROI) del sistema. La pregunta es, ¿cómo calcular correctamente el ángulo de inclinación del soporte solar y por qué este pequeño ángulo marca una diferencia tan grande en la generación de energía?

Este artículo desglosa los métodos de cálculo, los factores clave que influyen y las estrategias prácticas de optimización para los ángulos de inclinación de los soportes solares, diseñados para ayudarle a evitar errores comunes y maximizar el rendimiento de su sistema fotovoltaico. Ya sea que esté instalando un sistema fotovoltaico residencial en la azotea o un sistema comercial montado en el suelo a gran escala , comprender estos principios lo ayudará a desbloquear todo el potencial de su inversión solar.

¿Qué es el ángulo de inclinación del soporte solar y por qué es importante?

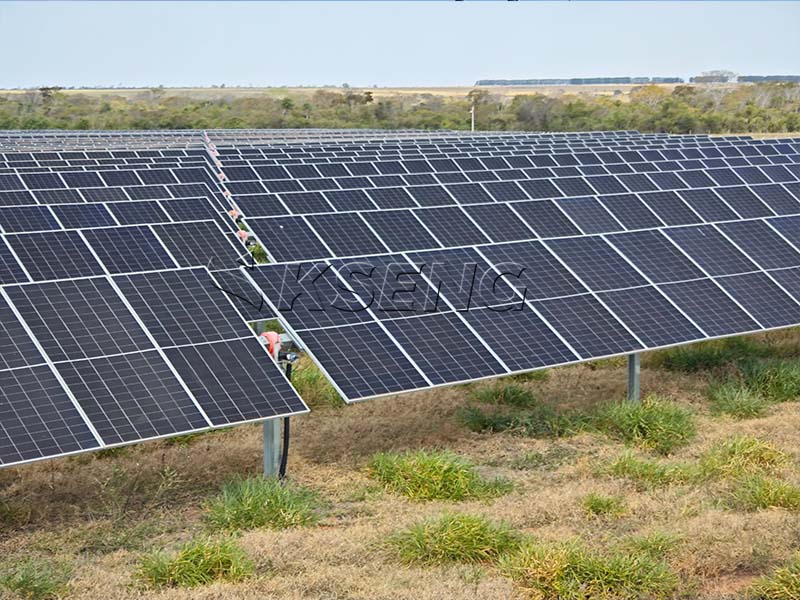

El ángulo de inclinación del soporte solar se refiere al ángulo agudo entre la superficie del panel solar y el suelo horizontal, que va desde 0° (completamente horizontal) hasta 90° (completamente vertical). Su objetivo principal es maximizar la cantidad de radiación solar que reciben los paneles, porque la eficiencia de los paneles fotovoltaicos depende directamente de la cantidad de luz solar que pueden capturar. Cuando la luz del sol incide perpendicularmente sobre la superficie del panel, se minimiza la pérdida de energía; cuando se desvía el ángulo, la luz solar se dispersa o refleja, lo que reduce la radiación absorbida por el panel y, por tanto, reduce la eficiencia de generación de energía.

La diferencia del 10% en generación de energía no es una exageración. Según los datos de simulación del sistema fotovoltaico, si el ángulo de inclinación se desvía del valor óptimo en ±10°, la pérdida anual de generación de energía puede alcanzar entre el 5% y el 8%; para las regiones de latitudes altas, esta pérdida puede incluso exceder el 10% cuando la desviación es mayor. Para un sistema fotovoltaico residencial de 10 kW con una generación de energía anual de 12 000 kWh, una pérdida del 10 % significa que se desperdician 1200 kWh de electricidad cada año, suficiente para alimentar un hogar durante 2 a 3 meses. Para proyectos comerciales, esta pérdida se traduce en cientos de miles de dólares en ingresos perdidos durante los 25 años de vida útil del sistema.

3 métodos prácticos para calcular el ángulo de inclinación del soporte solar

Calcular el ángulo de inclinación óptimo del soporte solar no requiere conocimientos profesionales complejos: puede elegir el método que mejor se adapte a sus necesidades según la escala de su proyecto y los recursos disponibles. A continuación se muestran los tres métodos más utilizados y confiables, optimizados para mayor claridad y practicidad.

Método 1: fórmula básica basada en latitud (la más sencilla para corchetes fijos)

El método más básico y más utilizado se basa en la latitud geográfica del lugar de instalación, ya que la latitud determina directamente el ángulo de altitud del sol a lo largo del año. Este método es ideal para soportes solares fijos (el tipo más común para sistemas residenciales y comerciales pequeños) y requiere solo un dato clave: la latitud de su ubicación.

La fórmula central es:

Ángulo de inclinación óptimo ≈ Latitud local ± 5°

Los ajustes específicos dependen de su prioridad (generación de energía durante todo el año u optimización estacional):

- Para generación de energía equilibrada durante todo el año: establezca el ángulo de inclinación igual a la latitud local (por ejemplo, si su ubicación está a 35°N de latitud, el ángulo de inclinación óptimo es aproximadamente 35°).

- Para priorizar la generación de energía en invierno (crítico para regiones con inviernos largos o alta demanda de calefacción): agregue de 5° a 15° a la latitud local (por ejemplo, 35°N + 10° = ángulo de inclinación de 45°), lo que ayuda a capturar más luz solar invernal en ángulos bajos y facilita la caída de nieve.

- Para priorizar la generación de energía en verano (para regiones con alta demanda de refrigeración en verano): reste de 5° a 10° de la latitud local (por ejemplo, 35°N - 5° = ángulo de inclinación de 30°), que se adapta a la mayor altitud del sol en verano.

Ejemplo: si vive en Los Ángeles (latitud 34°N), el ángulo de inclinación óptimo para la generación de energía durante todo el año es de aproximadamente 34°; para la optimización en invierno, configúrelo entre 39° y 49°, y para la optimización en verano, configúrelo entre 24° y 29°.

Método 2: Método de ajuste estacional (maximizar la eficiencia estacional)

Los ángulos de inclinación fijos no pueden adaptarse completamente a los cambios estacionales en la posición del sol: el sol de verano está más alto, el sol de invierno está más bajo. El método de ajuste estacional resuelve este problema ajustando el ángulo de inclinación de 2 a 4 veces al año, lo que puede aumentar la generación de energía anual entre un 3% y un 5% en comparación con un ángulo fijo.

Las reglas de ajuste específicas son (para el hemisferio norte):

- Primavera (marzo-mayo) y otoño (septiembre-noviembre): establezca el ángulo de inclinación igual a la latitud local (ángulo de referencia).

- Verano (junio-agosto): establezca el ángulo de inclinación en la latitud local: 15° (se adapta a una gran altitud del sol).

- Invierno (diciembre-febrero): establezca el ángulo de inclinación en la latitud local + 15° (captura más luz solar invernal en ángulo bajo).

Nota: Este método requiere soportes solares ajustables, que son ligeramente más caros que los soportes fijos pero ofrecen mayores rendimientos a largo plazo, especialmente en regiones con distintas estaciones.

Método 3: simulación de software avanzada (más precisa para proyectos a gran escala)

Para proyectos fotovoltaicos comerciales, conjuntos montados en el suelo o escenarios de instalación complejos (por ejemplo, áreas sombreadas, paneles bifaciales), la fórmula básica y los métodos de ajuste estacional no son suficientes. Las herramientas avanzadas de simulación de software pueden integrar datos de radiación solar local, condiciones climáticas, especificaciones de paneles y análisis de sombreado para calcular el ángulo de inclinación óptimo con una precisión superior al 95%.

Herramientas recomendadas (opciones gratuitas y de pago):

- PVWatts (gratis): desarrollado por el Laboratorio Nacional de Energía Renovable (NREL) de EE. UU., proporciona cálculos precisos del ángulo de inclinación basados ​​en datos de radiación solar global y admite la entrada de parámetros como la eficiencia del panel y las pérdidas del sistema.

- PVsyst (pago): el estándar de la industria para la simulación de sistemas fotovoltaicos, puede simular el impacto del ángulo de inclinación, el acimut y el sombreado en la generación de energía y es adecuado para proyectos comerciales a gran escala.

- Helioscopio (prueba gratuita): fácil de usar, con datos de ubicación global integrados, puede generar rápidamente recomendaciones de ángulo de inclinación óptimas para sistemas residenciales y comerciales.

Factores clave que afectan el cálculo del ángulo de inclinación (¡no los ignore!)

Al calcular el ángulo de inclinación del soporte solar, la latitud no es el único factor; ignorar los siguientes factores puede provocar cálculos inexactos y pérdidas de energía innecesarias.

1. Ángulo de azimut del sol

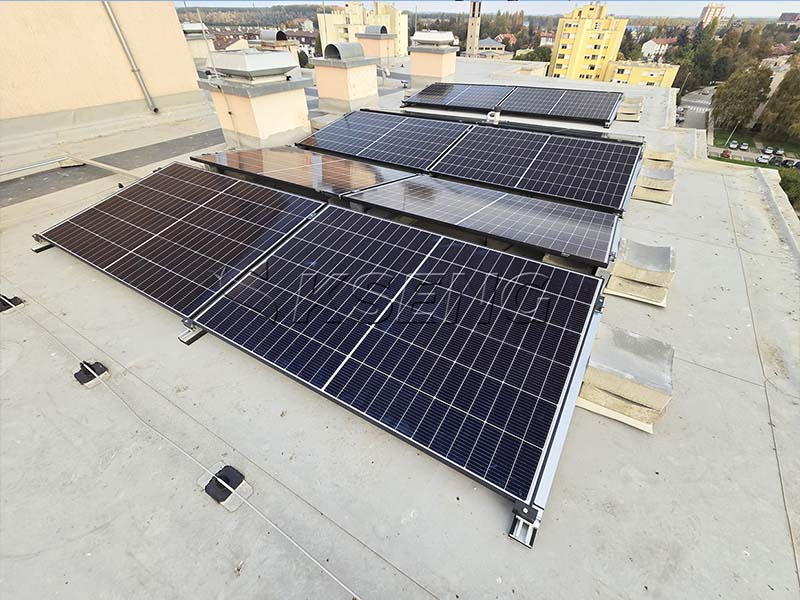

El ángulo de inclinación y el ángulo de azimut (el ángulo entre la proyección del panel y el sur) trabajan juntos para afectar la generación de energía. En el hemisferio norte, lo ideal es que los paneles estén orientados hacia el sur (ángulo de azimut 0°) para maximizar la radiación solar anual; en el hemisferio sur, hacia el norte. Si el ángulo de azimut se desvía ±15°, la pérdida de generación de energía es pequeña (menos del 1%), pero las desviaciones de ±30° o más agravarán la pérdida causada por ángulos de inclinación incorrectos.

2. Condiciones climáticas locales

Las regiones con días más nublados (por ejemplo, áreas costeras) tienen radiación solar más difusa, por lo que el ángulo de inclinación se puede reducir ligeramente (de 5° a 10°) para capturar más luz dispersa. En las regiones desérticas, aumentar el ángulo de inclinación entre 5° y 10° ayuda a reducir la acumulación de polvo (el polvo puede reducir la generación de energía entre un 5% y un 10%) y permite que la lluvia limpie los paneles de forma natural. En regiones nevadas, un ángulo de inclinación más pronunciado (latitud + 10° a 15°) ayuda a que la nieve se deslice, evitando la sombra prolongada de los paneles.

3. Tipo de panel

Los paneles solares bifaciales (que pueden absorber la luz solar de ambos lados) requieren un ángulo de inclinación ligeramente menor (5° a 10° menos que los paneles monofaciales) para capturar más luz reflejada en el suelo. El ángulo de inclinación óptimo para los paneles bifaciales suele ser de 10° a 15° en regiones de latitudes bajas y de 25° a 30° en regiones de latitudes medias.

4. Escenario de instalación

Los sistemas fotovoltaicos en tejados están limitados por la inclinación del tejado: si la inclinación del tejado está cerca del ángulo de inclinación óptimo, se recomienda el montaje empotrado para reducir la resistencia al viento y los costes de instalación. Si la inclinación del techo está lejos del ángulo óptimo, se pueden utilizar estanterías elevadas para ajustar el ángulo de inclinación. Para los sistemas fotovoltaicos agrícolas (agrivoltaicos), el ángulo de inclinación no debe exceder los 30° para evitar dar sombra a los cultivos y garantizar que las operaciones agrícolas puedan realizarse con normalidad.

Errores comunes en el cálculo del ángulo de inclinación (evítelos para evitar una pérdida de energía del 10%)

Incluso con los métodos adecuados, muchos instaladores cometen pequeños errores que provocan una pérdida importante de energía. Estos son los errores más comunes y cómo evitarlos:

- Error 1: Usar el mismo ángulo de inclinación para todas las regiones. Solución: basar siempre el cálculo en la latitud local y ajustar según el clima y las necesidades estacionales.

- Error 2: Ignorar el sombreado. Solución: antes de calcular el ángulo de inclinación, inspeccione el sitio de instalación para evitar la sombra de árboles, edificios u otros obstáculos; incluso la sombra parcial puede causar 'efectos de puntos calientes' y reducir la generación de energía en un 30 % o más.

- Error 3: Pasar por alto los ajustes estacionales. Solución: Para los soportes ajustables, establezca un programa de ajuste regular (por ejemplo, trimestralmente) para adaptarse a los cambios estacionales en la posición del sol.

- Error 4: Utilizar datos de radiación solar obsoletos. Solución: utilice los datos más recientes de herramientas como PVWatts o estaciones meteorológicas locales, ya que los patrones de radiación solar pueden cambiar ligeramente con el tiempo.

Conclusión: El ángulo de inclinación es el paso de optimización de 'bajo costo y alto rendimiento'

Calcular el ángulo de inclinación del soporte solar no es una tarea compleja, pero es un paso crítico para optimizar la eficiencia del sistema fotovoltaico. Un pequeño ajuste puede evitar una pérdida de generación de energía del 10%, mejorando significativamente el retorno de la inversión del sistema y acortando el período de recuperación. Ya sea propietario de una vivienda, instalador o desarrollador de proyectos, utilizar los métodos descritos en este artículo (fórmulas basadas en latitud, ajustes estacionales o simulación de software avanzada) lo ayudará a encontrar el ángulo de inclinación óptimo para su escenario específico.

Para garantizar que su sistema fotovoltaico funcione al máximo, recuerde: el ángulo de inclinación óptimo no es un valor 'único para todos': depende de su ubicación, clima, tipo de panel y escenario de instalación. Si se toma el tiempo para calcularlo correctamente, maximizará su producción de energía solar y aprovechará al máximo su inversión en energía limpia.
