Los tejados planos proporcionan un espacio valioso para instalaciones solares comerciales, industriales y residenciales. Sin embargo, diseñar una estructura de montaje fotovoltaica confiable para techos planos requiere algo más que simplemente colocar paneles solares en un techo. Antes de la instalación se deben considerar el diseño de montaje, la condición del techo, la exposición al viento, la carga de nieve, el peso del lastre, la orientación del módulo y las conexiones estructurales.
Un diseñado adecuadamente sistema de montaje solar para techo plano puede mejorar la seguridad de la instalación, proteger el techo, optimizar el espacio disponible y proporcionar estabilidad estructural a largo plazo. Kseng ofrece una gama de soluciones de montaje en techos planos, que incluyen estructuras de montaje ajustables y con balasto diseñadas para diferentes requisitos del proyecto.
Esta guía explica los principios clave del diseño de carga y disposición de la estructura de montaje fotovoltaico en techos planos , ayudando a los desarrolladores solares, contratistas EPC, instaladores y propietarios de edificios a comprender los factores más importantes al planificar un proyecto fotovoltaico en tejados.

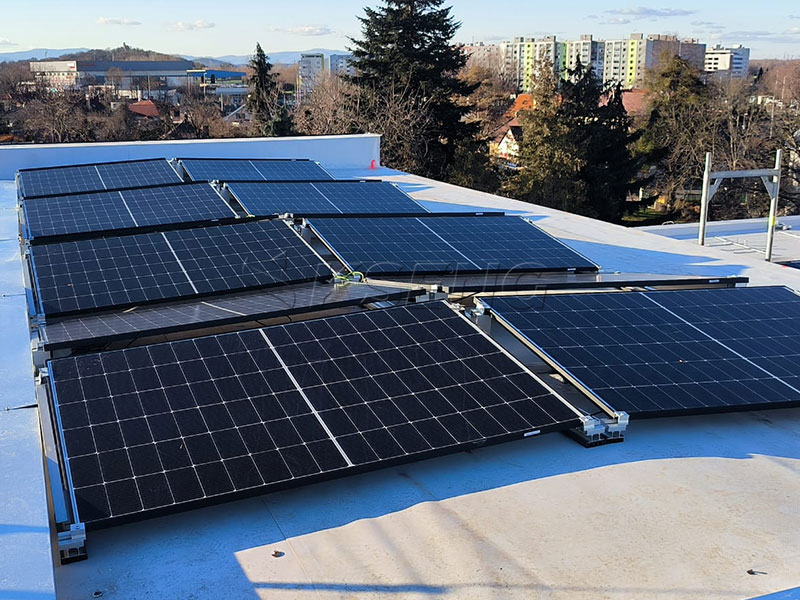

Una estructura de montaje fotovoltaico en techo plano es el marco de soporte utilizado para asegurar módulos fotovoltaicos en un techo con poca o ninguna pendiente natural. A diferencia de las instalaciones solares con techo inclinado, los sistemas de techo plano generalmente requieren que la estructura de montaje cree un ángulo de inclinación del módulo apropiado mientras se transfieren las cargas estructurales de manera segura al techo.
Un sistema típico de montaje en techo plano puede incluir:
Patas de apoyo delanteras y traseras.
Rieles de montaje de aluminio o acero
Abrazaderas intermedias y terminales del módulo
Bandejas de lastre o placas de lastre
Conectores y sujetadores
Vigas de refuerzo cuando sea necesario
Almohadillas protectoras entre la estructura de montaje y la superficie del techo.
Para instalaciones no penetrantes, el lastre puede proporcionar la resistencia requerida contra el viento sin necesidad de perforar la membrana del techo. Las soluciones de lastre para techos planos de Kseng utilizan componentes de aluminio y acero inoxidable y se pueden configurar para diferentes orientaciones de módulos y condiciones del proyecto.
Antes de desarrollar el diseño fotovoltaico, se debe evaluar el techo existente.
La evaluación debe considerar:
Construcción de techos y sistema estructural.
Cargas muertas existentes
Carga de techo adicional permitida
Membrana del techo y estado de impermeabilización.
Equipos y obstáculos existentes.
Rutas de drenaje
Parapetos y bordes de techo.
Condiciones de viento locales
Cargas de nieve locales
Requisitos de acceso de mantenimiento
Este paso es particularmente importante para los sistemas con lastre porque el lastre requerido para resistir el levantamiento del viento agrega carga muerta adicional al techo.
Un ingeniero estructural debe verificar que el techo pueda soportar de manera segura el sistema fotovoltaico propuesto según los códigos de construcción locales aplicables y las condiciones de carga específicas del proyecto.
Un diseño eficiente de una estructura de montaje solar en techo plano debe equilibrar la generación de energía, el rendimiento estructural, el acceso para mantenimiento y el área de techo disponible.
Las decisiones de diseño comunes incluyen:
Los paneles solares generalmente se pueden instalar en orientación vertical u horizontal, según el sistema de montaje y los requisitos del proyecto.
La orientación seleccionada afecta:
Posicionamiento de rieles
Espaciado de soporte
Exposición al viento
Densidad del panel
Requisitos de pasarela
Área de techo disponible
Las soluciones de montaje en techo plano de Kseng pueden admitir módulos con y sin marco, con diferentes configuraciones disponibles para aplicaciones específicas del proyecto.
Los techos planos normalmente requieren un ángulo de montaje para mejorar la exposición solar y facilitar la configuración deseada del conjunto.
El ángulo óptimo depende de:
Latitud del proyecto
Objetivos anuales de producción de energía
Área del techo
Condiciones del viento
Sombreado fila a fila
Regulaciones locales
Dimensiones del módulo
Un ángulo de inclinación más alto puede mejorar la incidencia solar en algunos lugares, pero también puede aumentar la exposición al viento y los requisitos de espacio entre hileras. Por lo tanto, el ángulo de inclinación debe considerarse junto con el diseño estructural y aerodinámico.
El espacio entre hileras debe evitar el exceso de sombra entre hileras y al mismo tiempo mantener el uso eficiente del espacio del techo.
Los diseñadores deben evaluar:
Altitud solar
Dimensiones del módulo
Ángulo de inclinación
Latitud del sitio
sombreado estacional
Rutas de mantenimiento requeridas
Para los sistemas comerciales de tejado, maximizar el número de módulos no siempre es el mejor enfoque. Un diseño equilibrado puede proporcionar una mejor accesibilidad a largo plazo y reducir las dificultades de mantenimiento.
El viento es una de las consideraciones más importantes en el diseño de montaje solar en techos planos.
Un conjunto fotovoltaico en un tejado puede experimentar tanto presión del viento descendente como elevación del viento ascendente. Las zonas de los bordes y las esquinas de un tejado pueden estar especialmente expuestas a mayores efectos del viento.
Un cálculo adecuado de la carga de viento del montaje solar debe considerar:
Velocidad básica del viento
Altura del edificio
Geometría del techo
Exposición del techo
Zonas de borde y esquina del tejado
Ángulo de inclinación del módulo
Dimensiones del módulo
Configuración de matriz
Geometría del sistema de montaje
peso de lastre
Fuerza de conexión
Las cargas de viento deben calcularse de acuerdo con la norma estructural local aplicable en lugar de basarse en un valor de lastre genérico.
Por ejemplo, Kseng enumera AS/NZS 1170 para ciertos sistemas de montaje en techos planos y proporciona configuraciones de productos clasificadas para cargas de viento de hasta 60 m/s, según el sistema específico. Estas cifras no deben tratarse como valores universales de diseño de proyectos; El diseño final debe verificarse con las condiciones reales del sitio y los estándares aplicables.
La carga de nieve es otro factor crítico para los sistemas fotovoltaicos sobre tejados en climas fríos.
El diseño debe considerar:
Carga de nieve en el suelo
Carga de nieve en el tejado
Inclinación del módulo
Acumulación de nieve
A la deriva cerca de los parapetos
Geometría local del techo
Capacidad estructural del techo.
Lastre adicional y peso de montaje
Una estructura fotovoltaica debe ser capaz de transferir cargas de nieve desde los módulos a través de los rieles y soportes y, en última instancia, a la estructura del edificio.
Los productos de montaje para tejados planos publicados por Kseng especifican capacidades de carga de nieve como 1,4 kN/m² para configuraciones particulares. Los valores de diseño reales siempre deben determinarse según la ubicación del proyecto, el código de construcción aplicable, la estructura del techo y la configuración de montaje seleccionada.
Una de las decisiones de diseño más importantes es si se utilizará un sistema de montaje con balasto o fijado mecánicamente.

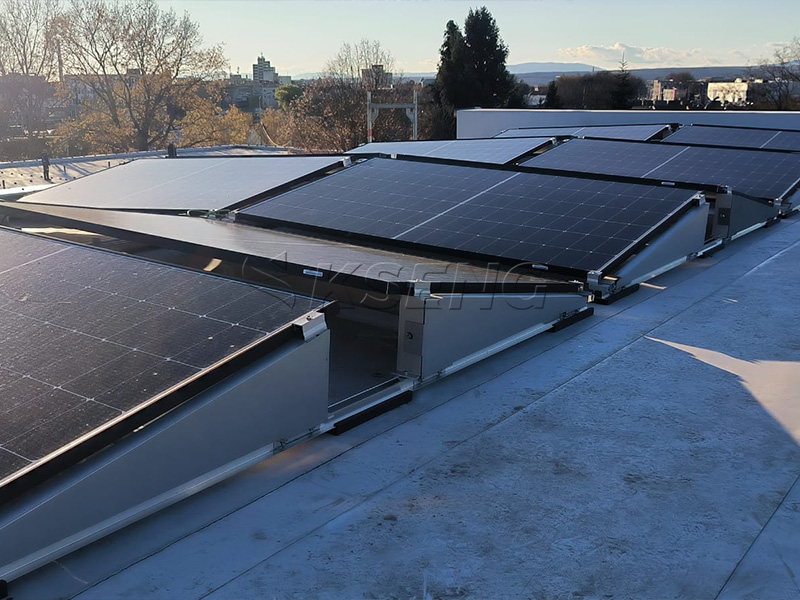

Un sistema de montaje solar con lastre utiliza lastre, como bloques de concreto o placas de lastre, para resistir el movimiento del viento sin penetrar la membrana del techo.
Las principales ventajas incluyen:
Sin penetración en el tejado en aplicaciones adecuadas
Riesgo reducido de penetración de la membrana.
Instalación más rápida
Configuración del sistema modular
Fácil ajuste del diseño de la matriz
Compatibilidad con muchas aplicaciones de techo plano
Sin embargo, el lastre aumenta la carga muerta impuesta sobre el techo, por lo que la verificación estructural es esencial.
Los sistemas unidos mecánicamente utilizan anclajes u otros sujetadores para conectar la estructura fotovoltaica a la estructura del edificio.
Pueden ser adecuados donde:
Las cargas de viento son altas
La estructura del techo permite la fijación
El peso de lastre sería excesivo
Las regulaciones locales requieren fijación mecánica.
Los sistemas penetrantes requieren cuidadosos detalles de impermeabilización y tapajuntas para mantener la integridad del techo.
Una estructura de montaje fotovoltaico bien diseñada crea una ruta de carga continua.
La ruta de carga típica es:
Módulo solar → Abrazadera del módulo → Riel → Viga/soporte → Lastre o fijación al techo → Estructura del edificio
Cada componente debe diseñarse para transferir las fuerzas esperadas sin deformación excesiva o falla.
Los componentes estructurales clave incluyen:
Los rieles soportan directamente los módulos y transfieren cargas a la estructura de soporte. Los rieles de aleación de aluminio se utilizan comúnmente debido a su combinación de bajo peso, resistencia a la corrosión y rendimiento estructural.
Las patas de soporte establecen el ángulo de inclinación del módulo y transfieren fuerzas verticales y horizontales al techo o al sistema de lastre.
Las placas de lastre distribuyen el lastre y ayudan a transferir fuerzas estabilizadoras a la estructura de montaje.
Las abrazaderas intermedias, las abrazaderas finales, los pernos, los conectores y otros sujetadores forman conexiones estructurales críticas. Incluso los componentes de conexión pequeños deben seleccionarse en función de las cargas requeridas y la compatibilidad del material.
Kseng utiliza componentes de aleación de aluminio y acero inoxidable en todas sus soluciones de montaje, con tratamientos superficiales resistentes a la corrosión destinados a aplicaciones en exteriores a largo plazo.
La selección de materiales afecta directamente la durabilidad y el rendimiento estructural de un sistema de montaje solar.
Los materiales comunes incluyen:
Aleación de aluminio
Ligero
Resistente a la corrosión
Fácil de procesar
Adecuado para muchas aplicaciones en tejados
Alta relación resistencia-peso
Acero inoxidable
Alta resistencia a la corrosión
Adecuado para sujetadores y conectores
Útil en ambientes exteriores exigentes
Acero galvanizado o revestido
Alta resistencia estructural
Adecuado para aplicaciones de servicio pesado
A menudo se utiliza donde se requiere una mayor capacidad de carga.
También se debe considerar la compatibilidad de los materiales para reducir el riesgo de corrosión galvánica entre metales diferentes.
El perímetro del tejado requiere especial atención durante la distribución y el diseño de cargas.
Los módulos fotovoltaicos colocados cerca de los bordes del tejado pueden experimentar mayores efectos del viento que los módulos situados en la zona central del tejado.
Por lo tanto, es posible que los diseñadores deban considerar:
mayor lastre
Puntos de fijación adicionales
Espacio reducido entre módulos
Componentes de montaje reforzados
Retranqueos adecuados desde los bordes del tejado
Geometría del parapeto
Los requisitos exactos dependen de las normas eólicas locales y de las características del edificio.
Las estructuras de montaje solar nunca deben obstruir el sistema de drenaje del techo.
Durante el diseño del diseño, los instaladores deben identificar:
Desagües de techo
Canales de drenaje
Imbornales
Juntas de dilatación
Penetraciones de techo
equipos de climatización
Rutas de acceso de mantenimiento
Para sistemas no penetrantes, también se pueden usar almohadillas protectoras entre los componentes de montaje y la membrana del techo cuando lo requiera el fabricante del techo o el diseño del sistema.
Proteger la capa impermeabilizante es particularmente importante porque se espera que un sistema solar en un tejado funcione durante décadas.
Un buen diseño fotovoltaico debe proporcionar suficiente acceso para la instalación, inspección, limpieza y mantenimiento.
Los diseñadores deben evitar crear áreas inaccesibles alrededor de:
Desagües de techo
equipos de climatización
Equipo electrico
Rutas de acceso contra incendios
Juntas de dilatación
Puntos de acceso al tejado
Las vías de mantenimiento deben considerarse durante el diseño inicial en lugar de agregarse después de que se hayan instalado los paneles.
Un sistema solar de tejado plano no debe diseñarse únicamente a partir de las dimensiones del módulo.
Un diseño profesional debe combinar:
Evaluación estructural del techo
Diseño del módulo
Selección del sistema de montaje.
Cálculo de carga de viento
Cálculo de carga de nieve
Cálculo de lastre
Verificación de conexión
Requisitos de impermeabilización del techo.
Planificación de drenaje y acceso.
Normas locales aplicables
Este enfoque integrado ayuda a prevenir problemas comunes como lastre excesivo, resistencia insuficiente al viento, áreas de techo sobrecargadas, drenaje deficiente, acceso difícil para mantenimiento y deformación estructural.
Kseng afirma que su equipo de I+D proporciona soporte de diseño estructural y cálculo de carga y que sus productos de montaje están desarrollados para aplicaciones solares residenciales, comerciales y de escala de servicios públicos.
Antes de finalizar un proyecto, se deben revisar los siguientes elementos:
Capacidad estructural del techo
Dimensiones y peso del módulo.
Orientación del módulo
Ángulo de inclinación
Espaciado entre filas
Velocidad del viento
Levantamiento del viento
Carga de nieve
Requisitos de lastre
Zonas del borde del tejado
Drenaje
Impermeabilización
Compatibilidad de materiales
Fuerza del sujetador
Acceso de mantenimiento
Códigos de construcción locales
Requisitos de ingeniería específicos del proyecto
Una estructura de montaje fotovoltaica confiable para techos planos es la base de una instalación solar en techos segura y duradera. Un diseño exitoso requiere más que seleccionar un soporte de montaje: requiere una evaluación integrada de la capacidad del techo, la disposición del módulo, la carga de viento, la carga de nieve, el lastre, las conexiones, el drenaje y los requisitos de instalación.
Los sistemas de montaje con balasto pueden proporcionar una solución no penetrante eficiente para muchas aplicaciones de techos planos, mientras que los sistemas unidos mecánicamente pueden ser apropiados para proyectos con mayores cargas de viento o requisitos estructurales específicos.
Al combinar un sistema de montaje solar optimizado para techos planos con cálculos estructurales específicos del proyecto e instalación profesional, los desarrolladores solares pueden hacer un mejor uso del espacio disponible en los techos mientras mantienen la estabilidad del sistema y la protección del techo a largo plazo.
Para requisitos específicos del proyecto, las soluciones de montaje en techo plano de Kseng Energy incluyen configuraciones de montaje fotovoltaico en techo plano ajustable, con balasto y otras configuraciones para diferentes aplicaciones solares.
