Guía de selección de montaje fotovoltaico comercial en tejados: tejados de metal, hormigón y acero de colores

Introducción

La energía solar comercial en tejados es una de las soluciones de energía renovable más rentables para edificios industriales y comerciales. El sistema de montaje fotovoltaico sirve como el 'esqueleto' crítico que sostiene los paneles solares, resiste cargas de viento y nieve y garantiza un funcionamiento estable a largo plazo. Los diferentes tipos de tejados (metal, hormigón, acero de color) tienen distintas características estructurales, capacidades de carga y requisitos de impermeabilidad, lo que hace que la selección de montaje específica sea esencial. Esta guía analizará los puntos clave de selección para cada tipo de techo, ayudándole a elegir la solución óptima.

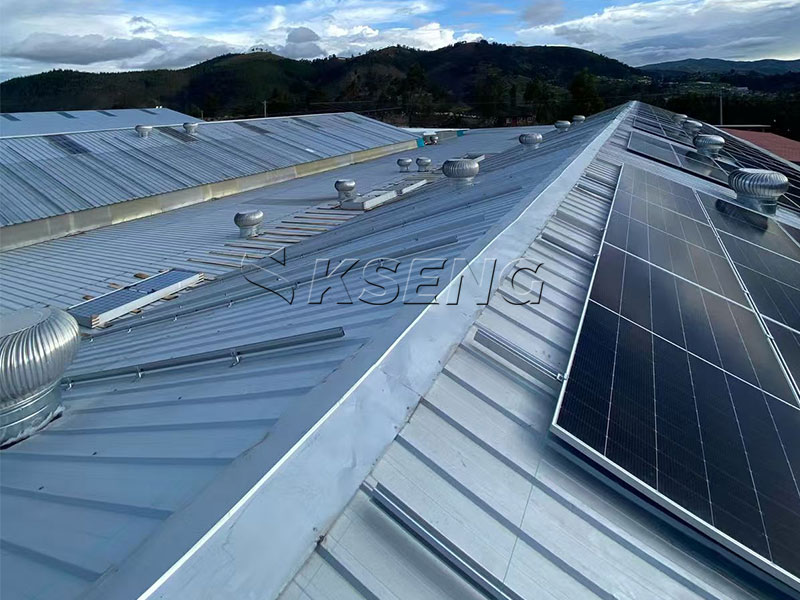

1. Montaje fotovoltaico en techo de metal (junta alzada / corrugado)

1.1 Tipo de montaje recomendado: soporte tipo abrazadera

• Método de fijación: Abrazaderas especiales de aluminio/acero sujetan directamente la costura alzada o las nervaduras corrugadas, sin necesidad de taladrar ni soldar.

• Material: aleación de aluminio 6005‑T6 (ligera, de alta resistencia, resistente a la corrosión) o acero galvanizado en caliente.

• Ventajas clave:

• Garantía de impermeabilidad: No daña la capa impermeable del techo, eliminando riesgos de fugas.

• Fácil instalación: diseño modular, montaje rápido, reduciendo los costos de mano de obra en más del 30%.

• Alta compatibilidad: se adapta a los principales perfiles de techo metálicos (junta alzada, bloqueo en ángulo, corrugado).

1.2 Criterios de selección

• Resistencia de la abrazadera: Debe soportar cargas de viento ≥55 m/s (120 mph) y cargas de nieve ≥0,8 kN/㎡.

• Carga del techo: Los techos metálicos suelen soportar entre 0,8 y 1,5 kN/㎡; Elija soportes livianos (≤10 kg/㎡).

• Resistencia a la corrosión: Aluminio anodizado (más de 15 años de vida útil) o acero recubierto de zinc, magnesio y aluminio para áreas costeras o de alta humedad.

2. Montaje fotovoltaico en techo plano de hormigón

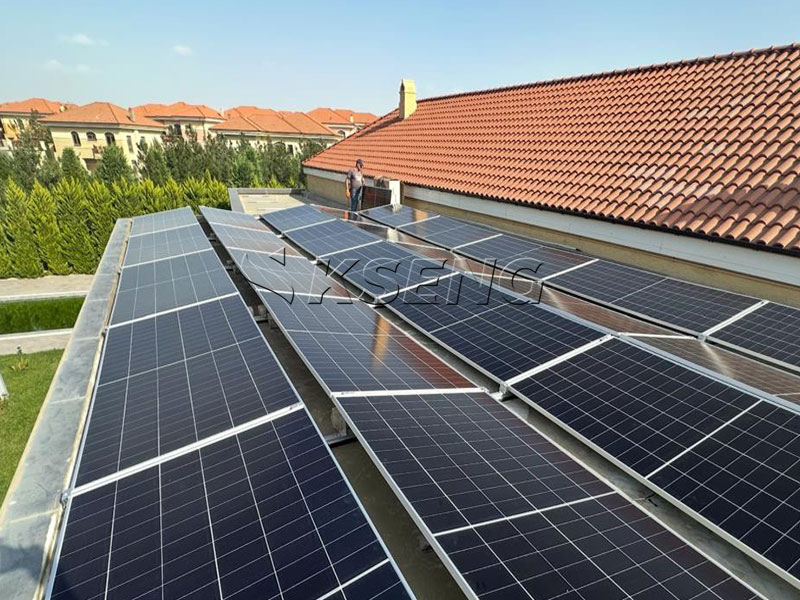

2.1 Sistema con Lastre (Sin Penetración, Preferido)

• Método de fijación: bloques de hormigón o pesas de acero presionan la base del soporte, confiando en la gravedad para resistir el levantamiento del viento.

• Estructura: Acero galvanizado en caliente (Q235) con ángulos de inclinación ajustables (10°–15°) para una óptima absorción de la luz solar.

• Ventajas:

• Integridad del techo: Sin perforaciones, protegiendo la capa impermeable; Ideal para tejados con estrictos requisitos de prevención de fugas.

• Diseño flexible: ajuste fácilmente el espaciado de la matriz y la orientación del panel.

2.2 Sistema anclado (áreas de fuertes vientos/nieve)

• Método de fijación: Los anclajes químicos o los pernos de expansión aseguran el soporte a la losa de concreto.

• Aplicabilidad: Regiones con condiciones climáticas extremas (tifones, fuertes nevadas) que requieren mayor estabilidad.

• Nota clave: Los puntos de penetración deben sellarse con una carcasa impermeable y un sellador para evitar fugas.

2.3 Criterios de selección

• Cálculo de carga: Diseño según los estándares locales de carga de viento/nieve de 50 años; Peso de lastre calculado por la fuerza de elevación del viento.

• Ángulo de inclinación: 10°–20° (dependiente de la latitud) para maximizar la generación de energía anual.

• Reserva de Drenaje: Elevar los soportes ≥10 cm para evitar encharcamientos de agua y facilitar el drenaje del techo.

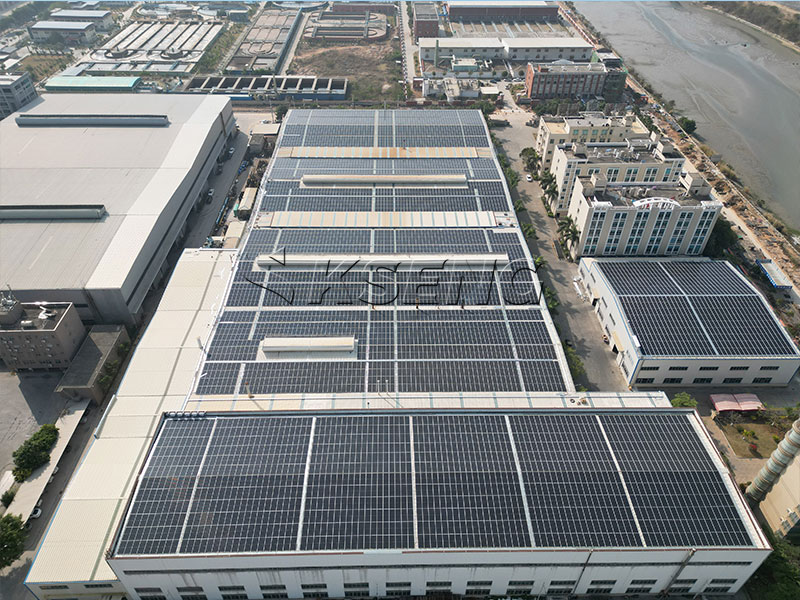

3. Montaje fotovoltaico en techo de acero de color

3.1 Solución recomendada: soporte de abrazadera de aluminio liviano

• Método de fijación: Abrazaderas especiales se bloquean en nervaduras de acero de color (sin perforar), con juntas de goma para proteger el revestimiento y mejorar la fricción.

• Material: aleación de aluminio 6005‑T6 (densidad 2,7 g/cm³, 1/3 del peso del acero) para reducir la presión de carga del techo.

• Ventajas:

• Ligero y seguro: Peso total del sistema ≤8 kg/㎡, adecuado para techos de acero de color con baja capacidad de carga (0,8–1,2 kN/㎡).

• Compatibilidad de perfiles: Se adapta a las especificaciones de acero de colores comunes (espaciado entre nervaduras de 760/820/900 mm).

• Resistencia a la corrosión: la superficie anodizada resiste la lluvia ácida y el envejecimiento por rayos UV, lo que coincide con la vida útil del techo de 15 a 20 años.

3.2 Evite errores comunes

• Prohibir soportes de acero pesados: el exceso de peso puede provocar la deformación o el colapso del techo.

• Sin perforación aleatoria: la penetración dañará la capa impermeable, lo que provocará fugas y expansión del óxido.

• Verifique el espacio entre las costillas: asegúrese de que el espacio entre las abrazaderas sea ≤1,5 ​​m para evitar la concentración de tensiones locales.

4. Principios generales de selección y comparación de materiales

4.1 Factores de selección básicos

1. Estructura del techo: Priorizar el tipo de abrazadera para techos de metal/acero de color; lastrado/anclado para cubiertas de hormigón.

2. Clima local: Las zonas con fuertes vientos (≥55 m/s) eligen estructuras reforzadas; Las regiones con nieve intensa utilizan soportes de gran envergadura para reducir la acumulación de nieve.

3. Entorno de corrosión: En las zonas costeras/de alta humedad se seleccionan revestimientos de aluminio o zinc-magnesio-aluminio; Las zonas del interior pueden utilizar acero galvanizado en caliente.

4. Rentabilidad: los soportes de aluminio tienen un costo inicial más alto pero un menor mantenimiento; Los soportes de acero son inicialmente más baratos pero requieren mantenimiento anticorrosión.

4.2 Comparación del rendimiento de los materiales

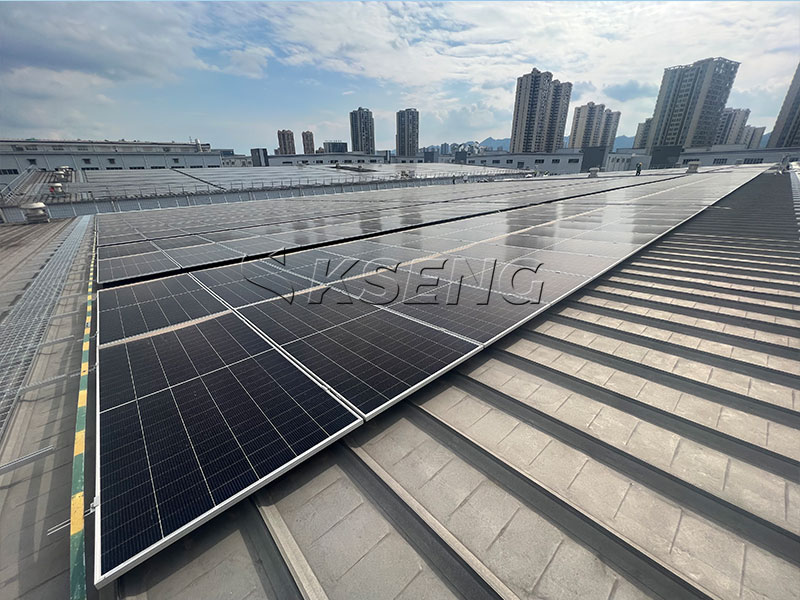

5. ¿Por qué elegir las soluciones de montaje fotovoltaico de Kseng Energy?

• Compatibilidad total: abrazaderas y soportes personalizados para techos de metal, hormigón y acero de colores, que se adaptan a diversos perfiles y requisitos de carga.

• Garantía de alta calidad: todos los productos pasan las certificaciones TÜV, UL e ISO, con un estricto control de calidad desde las materias primas hasta los productos terminados.

• Soporte de ingeniería: el equipo profesional proporciona cálculo de carga, diseño 3D y orientación de instalación en el sitio de forma gratuita para garantizar la seguridad y eficiencia del proyecto.

• Entrega global: producción y logística rápidas, que respaldan proyectos comerciales a gran escala de más de 5 MW en todo el mundo.

Conclusión

Seleccionar el adecuado en tejados montaje fotovoltaico comercial requiere una evaluación exhaustiva del tipo de tejado, la capacidad de carga, el clima local y el presupuesto. Los techos metálicos priorizan las soluciones de no penetración tipo abrazadera; los techos de hormigón eligen sistemas lastrados o anclados en función de las condiciones del viento; Los techos de acero de colores se centran en abrazaderas de aluminio livianas. Como socio confiable para inversores y EPC solares globales, Kseng Energy ofrece soluciones de montaje seguras, duraderas y rentables para maximizar el retorno de su inversión solar.
