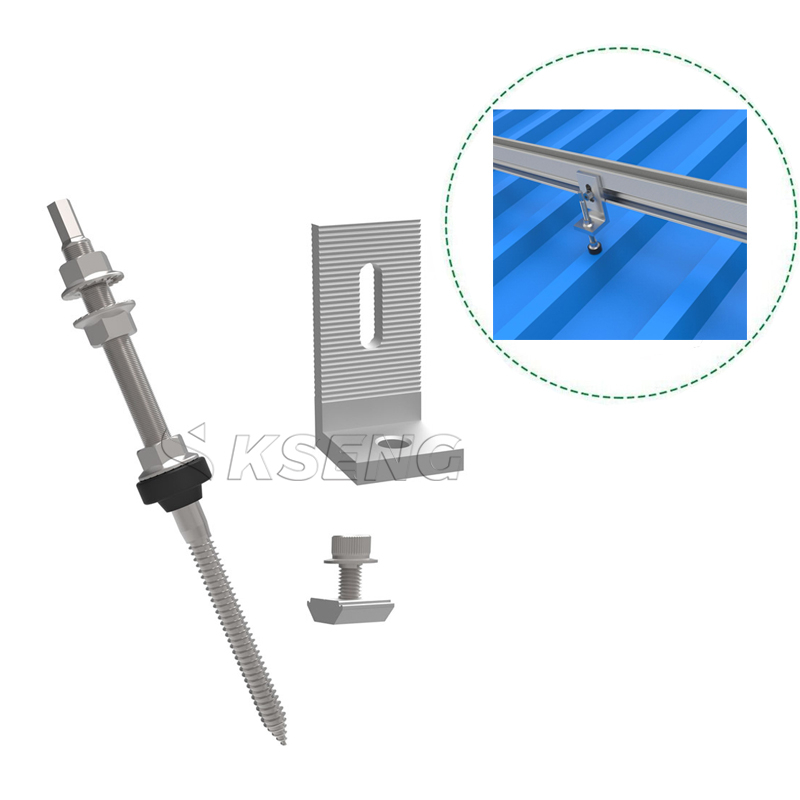

Perno de suspensión de techo solar al por mayor con pies solares en L para montaje en techo inclinado de metal

Especificación

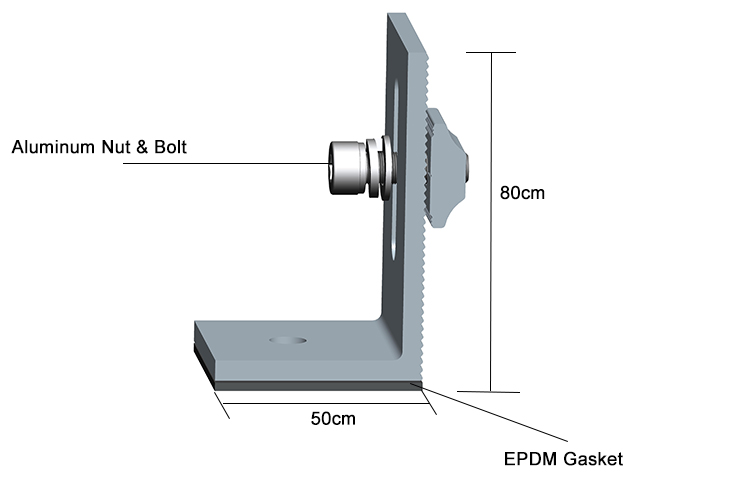

Presentamos nuestros pies en L, la solución perfecta para montar de forma segura rieles de paneles solares en techos de metal y asfalto.Diseñados con la máxima precisión y fabricados con material AL6005-T5 de alta calidad, estos pies en L están diseñados para durar. Y la almohadilla de goma EPDM puede evitar fugas de agua causadas por la perforación.

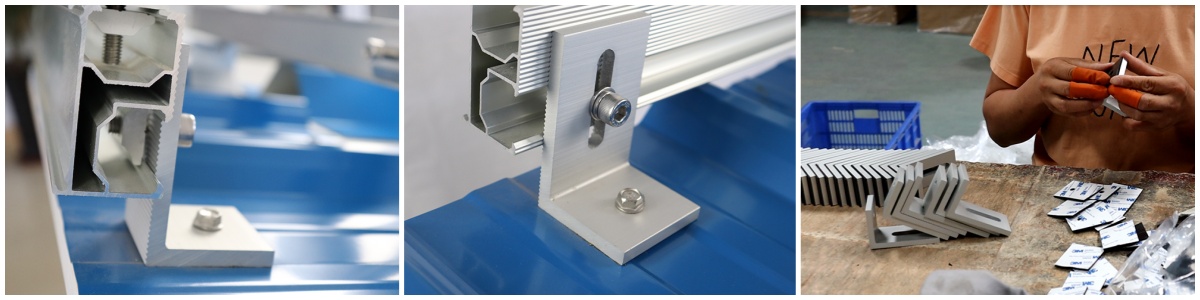

Para mejorar aún más la estabilidad, nuestros pies en L cuentan con un exclusivo tratamiento de superficie dentada en los lados.Este diseño dentado garantiza un agarre firme y seguro con los rieles, evitando cualquier deslizamiento o movimiento no deseado.Con nuestros pies en L, puede confiar en que su sistema de paneles solares permanecerá en su lugar, incluso en condiciones climáticas adversas.

Pasos de instalación

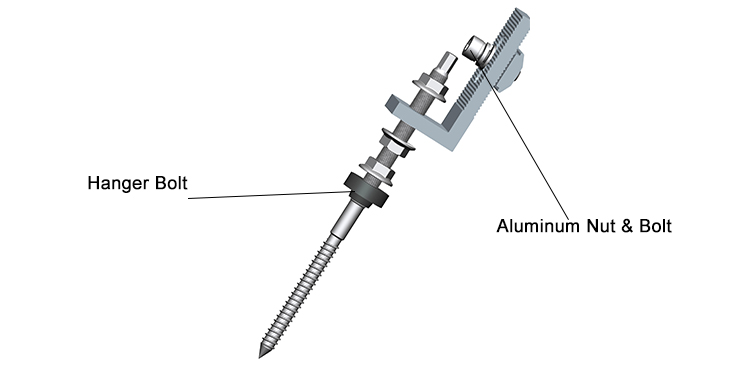

Taladre un agujero en la posición correcta según lo planeado, instale la goma EPDM y el soporte en L, luego atornille el perno en la viga de madera de abajo.

Sección del soporte en L después de la instalación.Tenga cuidado durante la instalación, no destruya el acero que se encuentra debajo.

Monte la abrazadera y el soporte en forma de L en el riel del techo.  confirme y apriete los pernos.Ambos rieles deben estar al mismo nivel.

El módulo se fija al riel del techo mediante abrazaderas finales.Como se muestra a la derecha.Primero, se coloca el panel plano sobre el riel, luego se encaja el clip del riel en la ranura del riel y finalmente se instala el kit de abrazadera final.

Panel solar vertical, longitud del panel solar (debe consultar las instrucciones de instalación del panel solar).Panel solar paisajístico, ancho del panel solar.

El espacio horizontal entre soportes en L puede ser de hasta 2 m.El espacio hacia arriba del soporte en L es aproximadamente 1/2 o 3/4 de la longitud del panel solar.Espaciado entre paneles solares: 18 mm.
